水文遥测终端机校准

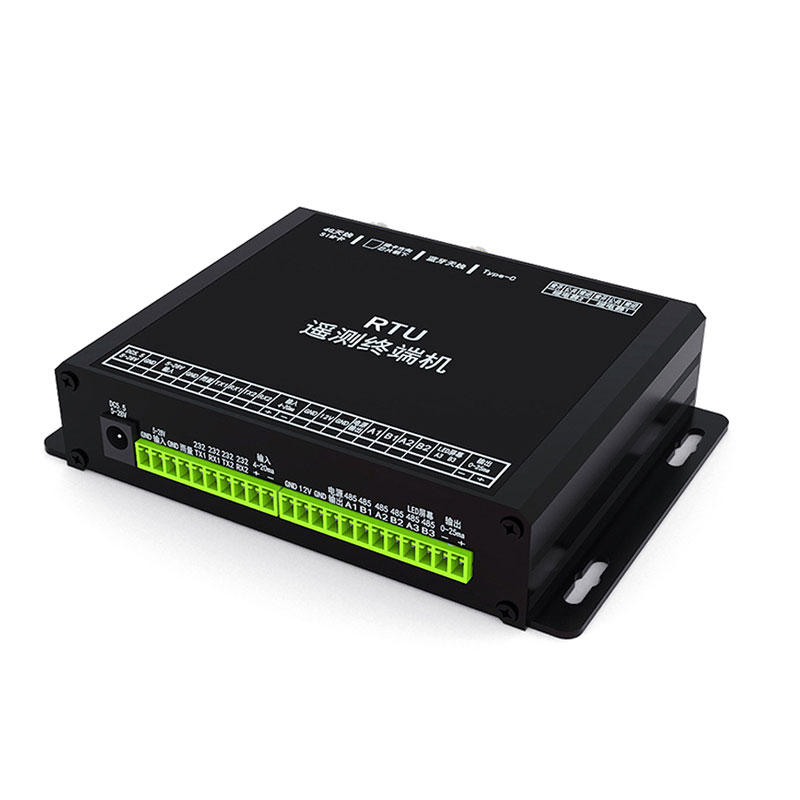

水文遥测终端机（RTU）是水文自动测报系统的现场数据采集与传输设备，承担水位、雨量、流速、流量等传感器的信号接入、数据预处理、本地存储与远程上报功能。校准的目的是保证 RTU 在长期使用过程中采集精度、时钟同步、通信规约、电源与接口性能符合 SL/T 180-2015《水文自动测报系统设备 遥测终端机》及相关检定规程的要求，使监测数据满足水文资料整编的溯源条件。

一、校准依据

SL/T 180-2015《水文自动测报系统设备 遥测终端机》（水利行业产品标准，2015年替代 SL/T 180-1996）

GB/T 34039-2017《远程终端单元（RTU）技术规范》

SL 61-2015《水文自动测报系统技术规范》

SL 651-2014《水文监测数据通信规约》、SL/T 427-2021《水资源监测数据传输规约》（规约符合性核验）

T/ZS 0799-2026《水文智能遥测终端机》（团体标准，新增"实时校准"条款，适用于带自校功能的新型 RTU）

环境/电磁兼容类引用 GB/T 2423 系列、GB/T 17626.3 / 17626.5

二、校准项目

RTU 的校准分为实验室检测与现场校准两部分，现场运维阶段以现场校准为主。

1. 电气与接口性能

模拟量输入精度：接入标准信号源（4~20 mA / 0~5 V / 0~10 V），逐点比对 RTU 采样值与标准值，误差应控制在传感器配套允许范围内。

脉冲/开关量计数：用标准频率源校验雨量翻斗、流速脉冲输入的计数一致性。

RS-232/RS-485/以太网接口：通信误码率、波特率适应性。

电源电压适应范围：按 SL/T 180-2015 要求核验 12 V / 24 V DC 供电下的工作稳定性及蓄电池切换功能。

2. 时钟与存储

实时时钟偏差：与北斗/NTP 基准对时，日漂移量应满足水文测报规范要求（一般 ≤±2 s/d）。

本地存储完整性：断网模拟下数据缓存、补传功能核验。

3. 通信规约符合性

报文格式、站号、遥测序号、数据加密是否符合 SL 651、SL/T 427、SZY206 等规约，需由水利部水文仪器及岩土工程仪器质量监督检验测试中心出具检定报告。

4. 环境适应性（实验室项，现场抽检）

高低温（-20~+55 ℃，按设备等级）、湿热、振动、防雷浪涌（GB/T 17626.5）。

三、现场校准流程

现场校准以"RTU + 前端传感器"联合比测的方式进行，重点在雨量、水位两类高频参数。

1. 雨量通道校准

用标准量水筒向翻斗雨量计定量注水，模拟 2 mm/min 雨强。

记录翻斗触发次数与 RTU 累计雨量值，对比理论注水量。

误差阈值：实测与理论值偏差超过 ±2 % 需调整翻斗基点；超过 ±4 % 应清理翻斗、调平或更换传感器。

同步核查 RTU 的"一包多投"、差值上报、时段累加等通信封装是否正确。

2. 水位通道校准

在测井或断面稳定水面静置 ≥5 min，人工水尺连续读取 5 组，取均值作为基准。

RTU 显示水位与人工水尺比对，误差 ≤±1 cm 为合格；雷达/压力式水位计要求更高的场景可按 ≤±1 mm 控制。

超差时重新录入水位零点、底部高程，清理探头或井道淤泥，消除零点漂移。

开启滤波防抖，排除风浪、船舶尾流引起的跳变。

3. 参数备份与记录

核查内置存储与外接 TF 卡状态，清理冗余数据。

备份 RTU 通信参数、采集频次、报警阈值（警戒/保证/洪水位三级）。

填写《设备比测记录表》，附对比数据、现场照片归档，满足水文资料整编溯源要求。

四、校准周期

场景	周期	说明
日常运行站点	每半年一次全面校准	汛前必做，含雨量注水、水位比测、RTU 参数核查
汛期/洪水过后	洪水退去后追加一次	清洗水位探头、浮子井淤泥，重新标定零点
带自校功能的智能 RTU	每日凌晨自动自校 + 每月远程下发校准指令 + 每季度人工复核	见 T/ZS 0799-2026"实时校准"条款
长期停用后再投运	投运前重新校准	含防雷接地、SIM 卡、通信模块全项核查

五、常见问题与处理

无雨却持续传数据：检查翻斗插座是否浸水、干簧管磁钢间距，重新密封。

降雨无数据反馈：查传感器信号线、RTU 脉冲口、SIM 卡欠费或信号盲区。

数据漂移：优先复核 RTU 模拟量零漂、电源电压跌落、蓄电池老化；其次查传感器探头附着（藻类、淤泥）。

通信丢包率高：核验天线馈线、北斗/4G/5G 信号强度，检查 SL 651 报文序号是否跳号。
