便携式流速仪使用指南

一、概述

便携式流速仪是一种轻便、易于携带和操作的流速测量仪器，广泛应用于水文监测、水利工程、环境保护、防汛抗旱、农业灌溉及科研教学等领域。它能够快速、准确地测量河流、溪流、明渠、管道等各类水体中的流速，为流量计算、水资源管理和工程安全评估提供关键数据支撑。

相比固定式流速监测设备，便携式流速仪具备携带方便、单人即可操作、无需外部电源、可频繁移动测量等显著优势。根据测量原理的不同，便携式流速仪主要分为旋桨式、多普勒式、雷达式和电磁式等类型，用户可根据实际测量环境和精度需求选择合适的设备。

二、系统组成

一套完整的便携式流速仪测量系统主要由以下部分构成：

流速传感器是核心感应部件，负责感知水流速度。旋桨式传感器通常采用螺旋桨或旋桨结构，水流推动桨叶旋转产生信号；多普勒传感器通过换能器发射和接收超声波信号；雷达传感器则通过发射高频电磁波并接收水面反射波进行非接触测量。

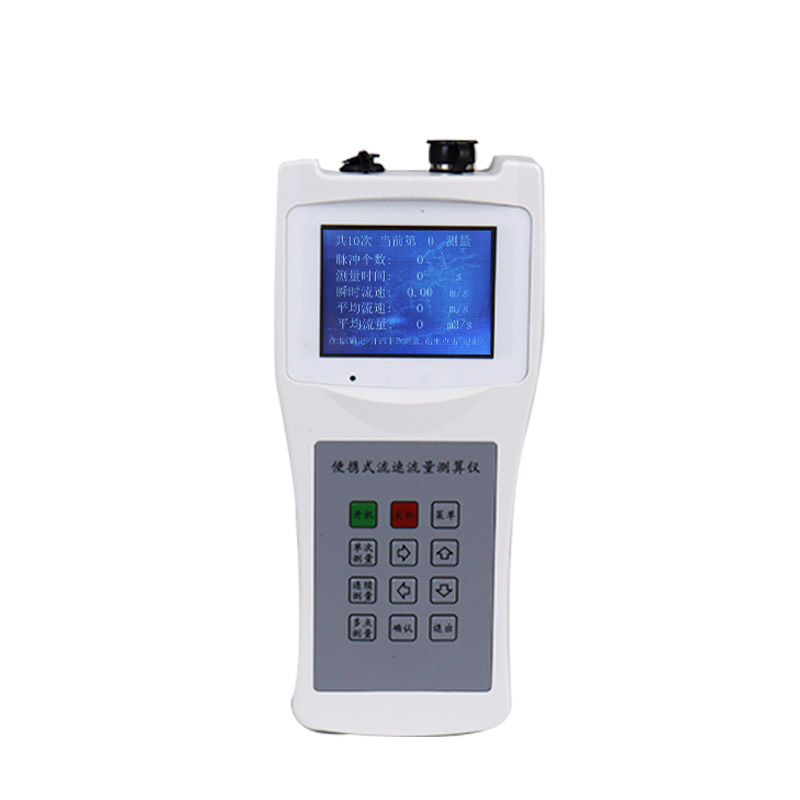

主机集成了信号处理、数据显示和存储功能。主机内置微处理器，将传感器采集的信号转换为流速数值并显示在屏幕上。

测杆用于将传感器固定并伸入水中。测杆通常采用可伸缩的轻质材料如碳纤维或铝合金制成，长度一般在1.2至3.0米之间。

数据传输与存储模块支持测量数据的实时显示、保存和导出，部分设备支持蓝牙传输功能，可将数据导入手机或电脑。

供电系统通常采用内置可充电电池或干电池供电，无需外接电源。

便携箱用于收纳整套仪器，便于携带和运输。

三、工作原理

便携式流速仪依据不同的测量原理工作，常见的有以下几种：

旋桨式原理：水流冲击螺旋桨叶片使其旋转，叶片端部的磁性材料通过手柄内的拾取点产生电脉冲信号。仪器内置信号处理器将脉冲频率转换为流速值。测流速时，由水力推动旋桨式转子旋转，内置信号装置产生转数信号。流速计算公式为：v = a + b·R/T，其中v为平均流速，R为T时段内的总转数，T为测流历时，a和b为仪器常数。

多普勒效应原理：仪器通过换能器发射超声波，水流中的悬浮物反射信号，因流速变化导致反射波频率发生偏移。仪器通过计算频率差推算出流速。

雷达波原理：通过发射高频电磁波至水面，接收反射波的频移量直接反映流速。这种方式属于非接触测量，不受泥沙和污水影响。

电磁感应原理：利用电磁感应原理测量流速，适用于溪流、小河道、沟渠和导流槽等场景。

四、安装与部署

4.1 测量前的准备

操作前需兼顾设备检查与现场勘察。设备检查方面，应检查设备主体是否完好，清除流速探头表面的附着物，确保螺旋桨或传感器旋转顺畅。检查手柄伸缩功能是否正常、显示屏是否清晰，确认电池电量充足，避免测量中途断电。

现场勘察需选择水流平稳、无大量漂浮物的测量断面，避开闸坝、桥墩等障碍物，确保测量点具有代表性。涉水作业时需穿戴救生衣，做好安全防护。

准备所需的安装工具和配件，如三脚架、水准仪等。

4.2 设备组装与安装

对于旋桨式流速仪，需将流速传感器与测算仪通过信号线连接。将传感器安装于测杆末端，确保连接牢固。根据测量深度调整手柄长度，旋松手柄螺母拉伸至合适长度后旋紧固定。

将流速仪固定在稳定的支架或手持杆上，确保设备在测量过程中保持稳定。对于非接触式雷达流速仪，可将仪器固定于三脚架上或手持操作。

4.3 现场布置要点

旋桨式流速仪安装时需确保桨叶箭头朝向上游方向，测杆保持垂直，桨叶全部浸没于水中。传感器应保持稳定，避免晃动。测量时探头应远离容器壁或边壁，保持0.5倍桨直径以上的距离。

五、设备操作与参数设置

5.1 设备启动

确认所有硬件连接无误后，按下电源键开机。设备通电后自动进行自检和初始化，进入主界面。部分设备可选择中文或英文操作界面。若屏幕显示空白或处于低功率模式，按下任意按钮即可唤醒设备。

5.2 参数设置

开机后根据实际需求设置合适的测量参数：

测量单位可选择米/秒、厘米/秒等单位。

测量模式常见包括单次模式、连续模式和多点模式。单次模式适合单点快速校核；连续模式适合长时间自动监测；多点模式符合河流流量测验规范的断面测量要求。

测量时间可根据需要设置测流历时，通常可在5至600秒范围内调节。

测量范围与灵敏度根据现场水流的大致情况设置合适的测量范围和灵敏度。

断面参数方面，若测量圆形管道，需输入管道半径与水位高度；若测量矩形或梯形渠道，需对应设置渠宽、底宽、梯形角等参数。

参数设置完成后按下确认键保存，启动设备自检确认功能正常后方可开展测量。

5.3 测量操作

清零：每次测量前需长按清零键将数据归零，避免残留转数影响测量结果。

启动测量：将传感器放入流体中，保持稳定避免晃动。按下测量按钮开始测量。对于旋桨式流速仪，需确保螺旋桨正对着顺流方向，避免角度偏移影响测量精度。

数据采集：测量过程中仪器实时显示流速数据。对于小型水体或管道，可缓慢移动探头贯穿流体，确保每个测量点停留时间一致，持续20至40秒以获取精准的平均流速。对于大型河流，可将水流分成若干均匀测量带，逐个测量各带中心流速。

数据保存：测量完成后可按保存按钮留存平均流速、最大流速、最小流速等关键数据。

5.4 测量结束

测量结束后先关停测量程序再关机。及时导出测量数据并做好记录，确保数据可追溯。收杆时先关电源，再拆卸探头，防止撞击变形。

六、数据采集与管理

6.1 数据记录

设备内置存储功能可保存多组测量数据。部分设备最多可保存1万条记录。测量数据通常包含测量时间、流速值、流量值等信息。

6.2 数据导出

数据可通过多种方式导出：部分设备支持U盘通过USB接口一键导出为Excel表格；部分设备支持蓝牙传输，可将数据导入手机并生成PDF报告；部分设备支持历史数据查询，方便后期分析整理。

6.3 数据处理

建议进行多次测量并取平均值以提高精度。可结合其他测量工具和方法进行对比验证。在断面测量中，可根据各测点流速计算断面平均流速，再结合断面面积计算总流量。

七、校准方法

7.1 校准的必要性

定期校准是确保便携式流速仪测量精度的重要环节。仪器长期使用后可能出现零点漂移或测量偏差，需通过校准予以修正。

7.2 零点校准

若仪器在静止状态下读数不为零，需进行零点校准。将传感器放置在平稳、无振动的环境中，确保传感器部分不受任何外力干扰，按照说明书要求启动校准程序，调整至零位。

7.3 年度检定

建议每年在标准水槽中对设备进行检定。可在0.3米/秒、0.8米/秒、1.5米/秒等标准流速点进行测试。若误差超出允许范围，需重新标定仪器常数并写入芯片。

7.4 日常校验

每次测量前可通过简单方式检查设备状态。对于旋桨式流速仪，可用手或嘴轻吹桨叶，检查旋转部分是否转动灵活、有无摩擦或卡阻现象。若发现异常应重新清洗和调整。

八、日常维护

8.1 使用后清洁

每次使用后必须用淡水彻底冲洗探头和测杆，清除表面的泥沙、盐分和附着物。海水测量后建议用自来水加中性洗涤剂浸泡5分钟，防止盐结晶。清洁时避免使用硬刷划伤探头。用软布擦干后存放。

8.2 存放要求

设备应存放于专用便携箱内，置于干燥通风的环境中。避免镜头或传感器受潮发霉。长期不用时，需定期补充充电，防止电池亏电。短期不用时，应拔掉插头断开电源保存。

8.3 定期检查

定期检查设备外观是否有破损。检查手柄伸缩功能是否正常、探头灵敏度及显示屏状态。对于旋桨式流速仪，每月可用0.1毫米塞尺检查桨叶与轴套间隙，若间隙大于0.3毫米即需更换轴承。

8.4 电池维护

便携式设备需定期充电，避免深度放电。内置电池一般每2年更换一次。长期不使用时，建议每三个月充电一次。

8.5 维护记录

建立完善的设备维护档案，详细记录每次使用后的清洁情况、定期检查结果、校准数据和维修记录，形成设备健康档案。

九、常见故障与排查

9.1 设备无法开机或无显示

可能原因是电池电量耗尽、电池接触不良、电源线断路。排查方法是检查电池电量并及时充电；检查电池连接是否可靠；检查电源线是否完好。

9.2 测量数据异常或偏差过大

可能原因是探头表面附着泥沙或污物、螺旋桨被杂物缠绕、测杆倾斜导致角度偏差、未进行测量前清零。排查方法是清洁探头表面；检查旋转部分是否转动灵活，必要时重新清洗；确保测杆垂直、桨叶正对流向；每次测量前长按清零键。

9.3 信号不稳定或无信号输出

可能原因是信号电缆连接不良、电缆受力导致脉冲丢失、传感器故障。排查方法是检查信号电缆连接是否可靠；确保电缆留有足够余量，严禁当作牵引绳使用；检查传感器是否完好。

9.4 读数不为零

可能原因是仪器零点发生漂移。排查方法是按说明书要求进行零点校准，将传感器置于无水流干扰的环境中调整至零位。

9.5 故障排查原则

故障排查应遵循从简到繁的原则。首先检查电源和电池状态；其次检查探头清洁程度和旋转灵活性；然后检查各部件连接是否可靠；最后通过替换法或对比法排查是否为硬件故障。对于复杂故障，及时联系设备厂商或专业技术人员处理，切勿自行拆解核心部件。

十、安全注意事项

防水防护方面，设备需做好防水防护，避免显示屏在潮湿环境中出现漂移。注意设备的防水性能，避免在测量过程中将水渗入设备内部。部分设备具备IP67级防水防尘能力，可适应复杂环境。

环境适配方面，避免在暴雨、雷电等恶劣天气下进行户外测量。避免传感器长时间暴晒。低温环境下需注意设备防冻。避开强电磁干扰源，确保测量数据稳定。

操作规范方面，测量时避免触碰探头螺旋桨，防止影响旋转精度。若螺旋桨被杂物缠绕或附着污物，需停机清理干净后再重新测量。测量过程中若出现数据跳变、设备震动等异常，需立即停机排查。避免设备受到撞击。

涉水安全方面，涉水作业时需穿戴救生衣，做好安全防护。遵守设备的操作规程和安全须知，确保自己和他人的安全。

维护记录方面，建立完善的设备维护档案，详细记录每次使用和维护情况。

十一、结语

便携式流速仪的操作虽然涉及原理理解、设备组装、参数设置、现场测量、数据记录、日常维护和故障排查等多个环节，但只要按照规范流程进行操作和维护，即可确保测量数据的准确可靠和设备的长期稳定运行。

建议操作人员熟记桨叶朝流、杆要垂直、每次清零、电缆放松的操作口诀，在实际测量中严格遵循规范流程。定期对设备进行校准与维护，发现故障及时处理。通过科学的使用和维护，便携式流速仪能够为水文监测、水利工程、环境保护和防汛抗旱等工作提供坚实的数据支撑。
