地埋式积水监测仪使用指南

一、概述

地埋式积水监测仪是一种采用地埋式安装方式、专门用于实时监测道路低洼处、隧道、地下车库、下穿式立交桥等区域积水深度的自动化监测设备。它通过隐蔽于地下的监测模式，为城市防汛排涝、道路积水预警、地下空间安全管理提供实时数据支撑，实现风险预警的关口前移。

地埋式积水监测仪广泛应用于城市道路低洼路段、立交桥下、隧道出入口、地下车库入口、下穿式立交桥、排水沟等易积水区域。相比传统立杆式水位监测设备，地埋式积水监测仪具有隐蔽性强、不占用地面空间、不影响市容、安装施工简单等显著优势。设备可直接预埋在地面下，无需在路面开槽走线，具有良好的密封性和使用可靠性，可长期工作于户外环境。

二、系统组成

一套完整的地埋式积水监测系统主要由以下部分构成：

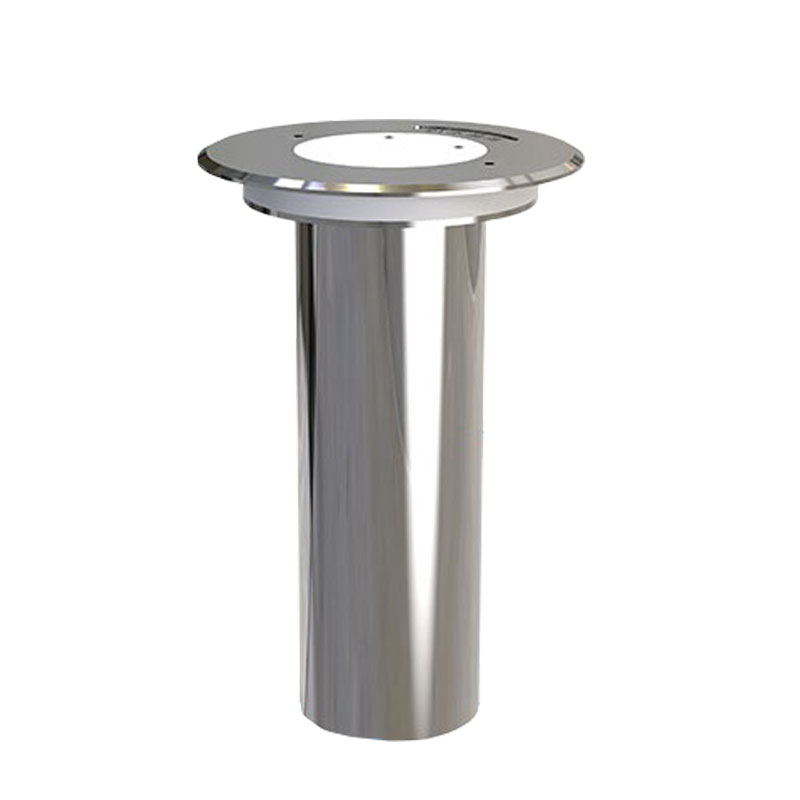

地埋式积水监测仪是系统的核心前端设备，集成了水位检测模块、数据采集模块、通信模块和供电模块。设备通常采用防水防腐304不锈钢外壳，防护等级达IP68。

传感器模块负责积水探测与水位测量。常见类型包括超声波传感器、电导率传感器和压力传感器。部分产品采用超声波与电导率复合传感器，由电导率传感器负责积水触发，超声波负责水位精确测量。

通信模块负责将监测数据传输至管理平台，常用通信方式包括LoRa无线扩频、NB-IoT、4G全网通等。

供电系统通常采用内置锂亚电池供电，无积水情况下可连续工作5年以上。

数据采集器与监测主机负责接收各测点数据并进行集中处理。埋入式采集端与监测主机之间采用LoRa协议传输，监测主机与平台之间采用4G传输。

监控平台提供Web端和移动端，用于实时查看积水数据、设置预警参数、接收报警信息。

三、工作原理

地埋式积水监测仪的核心工作原理基于液介式超声波传感技术。

设备安装于地面以下的预置孔洞中，超声波传感器向上方发射超声波脉冲。脉冲遇到积水水面后产生回波，传感器接收回波信号，通过测量声波从发射至接收的时间间隔，结合补偿后的声波声速，即可计算出超声波探头到水面之间的距离。根据已安装好的测点从发射出超声波到接收到水面回波的时间差，即可获得当前液位高度。

在无水状态下，设备处于低功耗休眠模式，以较长时间间隔定时上报平安数据。当电导率传感器检测到积水时，设备自动唤醒并进入工作模式。水位越高，采集频率越高，实现了智能化的动态采样。有积水时，设备将测量到的水位信息通过无线网络实时传输到云平台服务器。

四、安装与部署

4.1 安装前准备

安装前需进行充分的现场勘察和规划，确保监测点位选址合理。设备检查方面，需确认监测仪的仪器、电缆等部件是否完好无损，检查电池是否完好、电源接入是否正常，确保设备处于良好状态。

安装位置应选择易积水且具有代表性的地点，如道路低洼处、交叉口、隧道口、桥梁附近、立交桥下、地下车库入口等关键区域。同时需充分考虑地下管线、电缆等情况，避免在安装过程中造成损坏。安装位置应地势较低、易于积水，以便准确反映目标区域的积水情况。

准备所需的安装工具和材料，如膨胀塞、膨胀螺丝、磁铁、六角扳手等。

4.2 设备安装步骤

第一步：开挖安装孔。在选定的安装位置，依据设备规格与实际需求挖掘符合地埋式安装要求的孔洞。需确保孔洞的深度与直径均能满足监测仪器的安装标准，同时保证孔洞底部平整且无杂物留存。使用水平仪等工具确保孔洞底部水平。

第二步：供电连接。对于需要现场安装电池的型号，将不锈钢外壳顶盖拆下，将电池预留插头线插到电路板插座处。电路板LED灯闪烁说明供电正常，然后将外壳嵌入不锈钢腔内并拧紧螺丝。

第三步：放置设备。将地埋式积水监测仪以垂直姿态放置于已挖掘完成的孔洞中，确保设备完全嵌入且位置稳固无倾斜。在放置过程中需特别注意避免对设备的电池及传感器造成损坏。

第四步：固定设备。采用适宜的填充材料如混凝土、沙子等对监测仪进行固定。在填充过程中需逐层夯实填充材料，以保障设备稳固不晃动。同时需确保设备顶部保持水平状态，以免对测量精度造成不良影响。可以使用水平仪在测点顶部平面旋转一周测试，确保水平气泡处于中间位置。测点平面与水平面夹角不得超过1°。

4.3 系统调试与参数配置

安装工作完成后需进行系统调试。逐一检查设备的各项功能是否正常运行，包括积水监测数据的采集、传输、报警等功能。

设备配置通常通过手机端APP以蓝牙无线连接方式完成。配置时，需下载并安装指定APP，打开蓝牙功能后，在APP界面中选择连接设备。部分设备需使用磁铁在上盖处顺时针旋转以激活蓝牙配置模式。连接成功后，可在APP内进行终端地址、目标地址端口、报警阈值、数据上传间隔等参数的设置。配置完成后，可通过监控平台或APP查看设备是否正常上线及数据是否正常上传。

五、设备操作与参数设置

5.1 设备启动

确认设备安装固定完毕且供电正常后，设备自动开始工作。地埋式积水监测仪通常无需手动开机操作，通电后自动进行自检和初始化。部分设备需通过蓝牙APP手动激活并完成首次配置后方可正常运行。

5.2 监控平台操作

登录配套的数据监控平台或微信小程序，系统支持实时数据展示、云端存储与多终端访问。通过监控平台可查看各监测点位的实时积水深度、设备运行状态、电池电量等信息。当监测点位出现异常时，系统会自动发出预警信息。

5.3 关键参数设置

根据实际需求设置合适的测量和传输参数：

数据上传间隔默认通常为60分钟，可在5至1440分钟范围内调节。无积水时通常以较长间隔上传平安报；有积水时自动缩短上传间隔，部分设备可达到1分钟上传一次。

报警阈值根据实际防汛标准设置积水深度预警阈值，当积水深度达到预设阈值时，系统自动触发短信、声光等多级预警。

水位量程一般不超过1.5米。测量精度可达1厘米，分辨率为1毫米。

水浸门槛值用于设定积水触发的灵敏度，可根据实际应用场景调整。

5.4 数据查看与管理

系统平台支持历史数据的查询、统计和导出。用户可根据需要查看指定时间段内的积水数据，分析积水规律和趋势。建议定期检查平台数据，确认各测点数据上传正常。

六、日常维护

6.1 定期清洁

地埋式积水监测仪日常维护仅需定期清理盖板周边的泥沙、树叶、固体异物等杂物，避免堵塞排水通道。传感器探头若有淤泥杂物淤积，需及时清理防护装置。清理时注意不要使用硬物刮擦传感器表面，以免影响测量精度。

6.2 设备巡检

定期对监测点进行现场巡视检查，内容包括检查设备顶部盖板是否完好、是否与地面平齐，检查填充物是否松动、设备是否晃动，检查设备周边路面是否有破损、沉降，检查设备周边环境是否发生变化。在暴雨、台风等极端天气过后需增加巡检频次。

6.3 通信与数据检查

通过监控平台定期查看各测点的数据上传情况。若发现某测点长时间无数据上报，需赴现场排查。同时需注意，当积水过深时可能会造成LoRa信号衰减，影响传输，现场安装时应评估测点与主机的距离，防止积水过深时造成测点离线。

6.4 设备校准

建议定期验证设备的测量准确性。可采用标准量具对比法，在已知水深条件下对比设备测量值与实际值，若误差超出允许范围需进行调整或联系厂商处理。

七、常见故障与排查

7.1 设备无数据上报

故障表现为监控平台长时间收不到某测点的数据。

可能原因是电池电量耗尽、通信模块故障、设备进水损坏、SIM卡欠费、测点与主机距离过远导致信号衰减。

排查方法是通过平台查看设备电量状态；赴现场检查设备外观是否有破损、进水迹象；检查测点与主机距离是否在有效通信范围内；对于NB-IoT或4G型号，检查SIM卡状态和网络信号。

7.2 测量数据异常

故障表现为监测数据出现突变、持续偏高或偏低。

可能原因是传感器探头表面附着淤泥或杂物；设备安装倾斜导致测量偏差；填充物松动导致设备移位。

排查方法是清理传感器探头表面的淤泥和杂物；使用水平仪检查设备顶部是否水平；检查设备是否稳固、有无晃动。

7.3 误报或漏报

故障表现为无积水时触发报警，或有积水时未触发报警。

可能原因是水浸门槛值设置不当；传感器故障；设备顶部被杂物覆盖影响超声波发射与接收。

排查方法是检查并调整水浸门槛值参数；清理设备顶部的杂物；通过蓝牙APP查看设备状态和传感器读数是否正常。

7.4 通信中断

故障表现为设备在线但数据无法上传至平台。

可能原因是网络信号弱、服务器地址或端口配置错误、通信模块故障。

排查方法是检查设备安装位置的网络信号强度；通过蓝牙APP核对服务器地址和端口配置是否正确；检查通信模块状态指示灯。

7.5 故障排查原则

故障排查应遵循从简到繁的原则。首先通过监控平台进行远程诊断，查看设备在线状态和电量信息；其次赴现场检查设备外观、清洁程度和安装稳固性；然后通过蓝牙APP连接设备查看详细状态和参数配置；最后通过替换法排查是否为设备硬件故障。对于复杂故障，及时联系设备厂商或专业技术人员处理。

八、安全注意事项

防水防潮方面，地埋式积水监测仪是精密仪器，对水分十分敏感。在安装和使用过程中，要确保设备的防水性能良好，避免水渗入设备内部造成损坏。设备防护等级应达到IP68，可抵御长期浸泡与泥沙侵蚀。

防雷与电磁干扰方面，水深探测仪对电磁干扰较为敏感，在安装和使用过程中，应尽量避免与其他电子设备靠近。在雷电天气下，应停止相关作业并注意设备防护。

安装安全方面，在路面开挖安装孔时，需注意避开地下管线和电缆。施工过程中应设置安全警示标志，防止行人或车辆误入。

设备保护方面，安装完成后确保顶部盖板与地面平齐，避免车辆碾压造成设备损坏。对于安装在道路上的测点，可选择具备抗冲击设计的设备。

操作规范方面，在安装和维护过程中，严格遵循相关安全规范和操作手册，确保人员和设备的安全。

维护记录方面，建立完善的设备维护档案，详细记录每次巡检时间、清洁情况、校准数据、故障现象及处理结果。

九、结语

地埋式积水监测仪的操作涉及原理理解、选址规划、规范安装、参数配置、日常维护和故障排查等多个环节。只有按照规范流程进行操作和维护，才能确保设备长期稳定运行和监测数据的准确可靠。

建议制定年度保养计划，结合当地气候特点和汛期规律灵活调整维护周期。汛期来临前应进行全面排查，确保所有测点处于最佳工作状态；汛期过后应及时清理设备周边杂物，做好维护记录。通过科学的使用和维护，地埋式积水监测仪能够为城市防汛排涝、交通疏导和地下空间安全管理提供可靠的数据支撑。
