雨水在线监测系统使用指南

一、概述

雨水在线监测系统是一种基于物联网、云计算及大数据技术，实现野外降雨量、水位等水文参数实时采集的自动化监测设备。该系统广泛应用于气象观测、水文监测、防汛预警、水资源管理、市政排水、农业生产、环境保护等多个领域。

雨水在线监测系统凭借全天候、自动化的监测能力，可在无人值守的恶劣环境下实现长期连续在线监测。系统通过雨量传感器精准捕捉雨水的累积量和降雨强度，将雨水的物理变化转化为可识别的电信号，经数据采集器处理后通过无线通信网络实时推送至监控中心。相比传统人工雨量观测方式，雨水在线监测系统具备自动化程度高、数据实时性强、无需人工干预、可远程访问等显著优势。

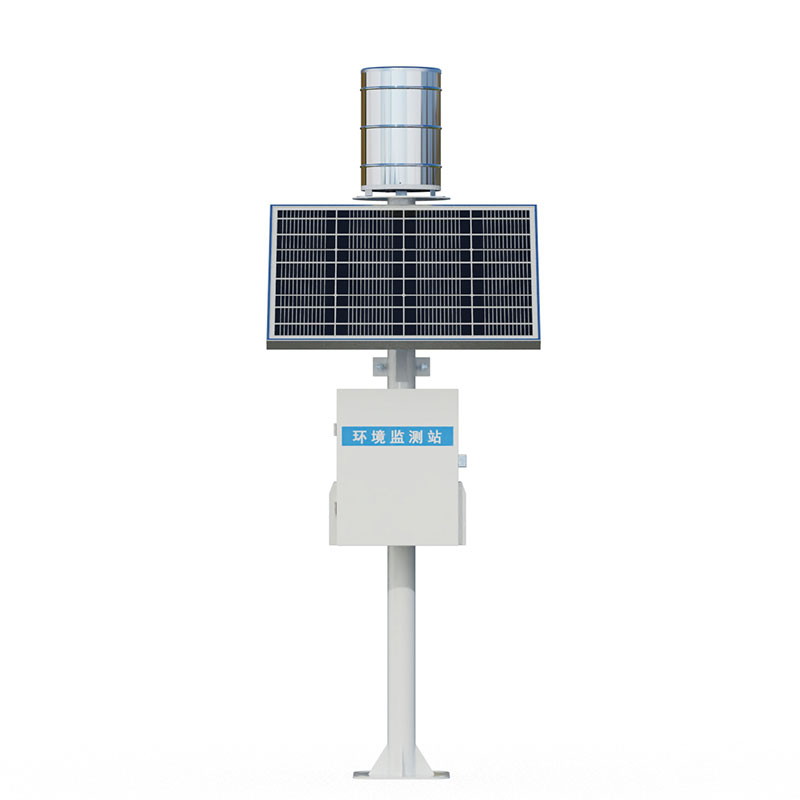

二、系统组成

一套完整的雨水在线监测系统主要由以下部分构成：

监测中心由服务器、公网专线及水文监测系统软件组成，负责接收、存储和处理各监测站点上传的数据。

通信网络采用GPRS、短消息、北斗卫星、Internet公网等多种通讯方式，实现监测数据从前端到中心的可靠传输。

前端监测设备主要包括水文监测终端，负责数据的采集、处理和发送。

测量设备包括雨量传感器、水位计等核心感知部件，也可根据需求配置工业照相机等辅助设备。

系统还可集成实时在线监测、数据显示分析、预警控制、无线传输、后台数据处理及信息监控管理平台等多个子系统。在线监测系统可以集成雨量、水位、水温、环境温湿度及风速风向等多种监测功能。数据平台是一个互联网架构的网络化平台，具有对监测站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。

三、工作原理

雨水在线监测系统的核心逻辑是捕捉降雨、转化信号、传输数据，无需人工干预，实现全流程自动化运行。

雨量传感器作为系统的感知核心，通过精准捕捉雨水的累积量和降雨强度，将雨水的物理变化转化为可识别的电信号。常用的雨量传感器类型包括翻斗式雨量计和压电式雨量传感器。翻斗式雨量计通过翻斗翻转触发脉冲信号来记录降雨量；压电式雨量传感器则通过PVDF压电薄膜感应雨滴撞击产生的电信号，记录降雨量及强度。

数据采集器承担处理核心职责，对传感器传输的电信号进行整理、过滤、存储，剔除无效数据，保障监测数据的真实性和完整性。数据采集器和通讯器采用一体化设计，运行更加稳定。

通信模块负责传输核心工作，依托无线或有线传输技术，将处理后的雨情数据实时推送至监控中心，实现数据的远程同步与共享。

供电系统采用太阳能与蓄电池组合模式，兼顾节能与稳定性，即便在无电网覆盖的偏远区域，也能保障设备全天候不间断运行。

四、安装与部署

4.1 选址原则

雨水在线监测系统的安装需遵循科学选址、规范安装的原则。选址应满足无遮挡、无积水、通风好三大核心要求。

安装位置应优先选择视野开阔、无遮挡的区域，避开树木、建筑物、广告牌等遮挡物，防止雨水被遮挡或分流。遮挡物与设备的水平距离应不小于其高度的3倍，避免形成雨影区导致数据偏小。同时应远离低洼积水区、泄洪道、喷泉等区域，防止雨水溅落或积水浸泡设备，优先选择地势较高、排水顺畅的位置。此外，还需避开强电磁场干扰源，减少对无线传输模块的信号干扰。

安装高度建议距地面1.2至2米，若在山区或多风区域可提升至1.5至2.5米。雨量传感器需确保垂直地面，避免因倾斜导致雨水收集偏差。

4.2 设备安装

首先进行设备组装。一体化设备直接将主机固定在预制混凝土基座或镀锌钢管支架上，基座尺寸建议不小于30厘米×30厘米×30厘米，通过膨胀螺栓或地脚螺栓固定。水平度误差应小于0.5度，可用水平仪校准。分体式设备需依次连接雨量传感器、数据采集终端、传输模块，接线时确保正负极对应，接口处用防水胶带缠绕密封，防止雨水渗入短路。

数据采集器和通信模块需固定在防护箱内，做好防水、防尘处理，防护箱应安装在便于后期维护的位置，避免高空或危险区域。

供电系统安装方面，市电供电需做好接地处理，线路穿管防护。太阳能供电系统需将太阳能板朝向正南方向，倾角与当地纬度一致，确保日均光照时长不少于4小时。

4.3 调试与联网

设备通电后启动调试流程。首先检查硬件状态，观察传感器是否正常响应，可用喷壶模拟降雨，测试翻斗翻转是否触发脉冲信号。其次配置通信参数，通过手机APP或电脑客户端录入设备ID、SIM卡信息、传输协议，确保设备与云端平台联网成功。最后进行数据校验，对比传感器采集数据与平台显示数据，确认传输延迟不超过30秒、数据无丢失。同时测试预警功能，设置降雨阈值后观察是否能正常触发报警。调试完成后，记录设备安装位置、参数配置等信息，形成安装档案。

五、设备操作与参数设置

5.1 设备启动

确认所有硬件连接无误后，开启设备电源。设备通电后自动进行自检和初始化，观察设备指示灯状态判断是否正常启动。对于太阳能供电系统，需确认太阳能板正在正常充电，蓄电池电量充足。

5.2 软件平台操作

登录配套的数据监控平台或手机APP，系统通常支持实时数据展示、云端存储与多终端访问。通过监控平台可查看各监测站点的实时雨量数据、历史数据曲线、设备运行状态等信息。

5.3 关键参数设置

根据实际需求设置合适的测量和传输参数：

采集间隔可在1分钟至1小时之间调节，降雨期间高频采集，无雨时可降低频率。数据上传间隔通常设为5分钟至1小时，根据监测需求和通信条件设置。降雨量分辨率可选择0.2毫米、0.5毫米或1毫米，分辨率越高，测量精度越高。预警阈值根据当地防汛标准设置，支持多级阈值设置。

数据采集频率应根据季节和天气状况灵活调整。汛期或暴雨期间应提高采集和上传频率；非汛期可适当降低频率以节省功耗。

5.4 预警功能设置

系统支持多级阈值设置，当雨量数据超限时可触发报警。预警阈值可根据历史数据动态调整，山区站点可采用较高的预警标准，城市站点则可设置为相对较低的阈值。预警方式包括平台报警、短信通知、邮件通知等多种形式。

5.5 数据管理与导出

系统平台支持历史数据的查询、统计、报表输出等功能。用户可根据需要导出指定时间段的雨量数据，数据文件通常支持Excel等常用格式。建议定期备份重要监测数据，防止数据丢失。

六、日常维护

6.1 日常巡检

建议每月开展一次日常巡检。巡检重点关注以下方面：

外观清洁方面，用软布擦拭传感器集水器、太阳能板表面的灰尘、树叶、鸟粪等杂物，避免堵塞排水通道或影响光电感应。禁止使用硬刷或腐蚀性清洁剂。

设备状态方面，检查支架是否松动、接线是否脱落、防水密封是否完好。在暴雨、台风等恶劣天气后需增加巡检频次。

数据查看方面，通过平台对比近期数据趋势，若出现连续零值、数据突变等异常，及时赴现场排查。

6.2 定期清洁

雨量传感器的漏斗和接水部件需定期清理，避免树叶、灰尘、杂物堵塞，影响雨水流入。清理时需轻拿轻放，避免损坏传感器。太阳能板表面也需定期清理，确保供电稳定。

6.3 定期校准

按照相关规范要求，每年至少进行一次精度校准，暴雨多发地区建议每6个月校准一次。校准可采用标准雨量筒对比法，将标准雨量筒与监测设备并排安装，在自然降雨或人工模拟降雨条件下连续记录多组数据，计算误差值。若误差超过±3%，需调整传感器参数。翻斗式传感器可通过调节配重螺丝修正翻转阈值。校准后应填写校准记录存档。

6.4 供电系统维护

定期检查太阳能板是否清洁、蓄电池电量是否充足。对于蓄电池，需定期检测电压和容量，发现老化应及时更换。汛期来临前需进行全面排查，加固设备固定装置，检查防护措施。非汛期可适当减少检查频次，但需定期启动设备，防止部件老化。

七、常见故障与排查

7.1 雨量计堵塞

故障表现为监测数据偏小或连续无降雨记录。

可能原因是雨量计外筒有树叶、泥沙、小虫、蜘蛛网等杂物堵塞，雨水流不下去，翻斗不翻转；或内筒出水口有杂物堵塞，雨水流不出去，翻斗浮在水面不翻转。

排查方法是检查雨量筒承水口和出水口是否有杂物堵塞，及时清理。清理时应小心操作，避免损坏传感器部件。

7.2 数据传输中断

故障表现为监控平台收不到监测站点的实时数据。

可能原因是通信模块故障、SIM卡欠费或失效、网络信号弱、服务器配置错误、设备人为损坏等。

排查方法是检查通信模块状态和信号强度，确认SIM卡是否正常，检查服务器地址和端口配置是否正确，检查设备是否有明显损坏。

7.3 数据异常波动

故障表现为监测数据出现突变或异常值。

可能原因是传感器故障、干簧管故障、雨量传输线路故障如虚焊或断路、连接端子松动等。

排查方法是检查传感器连接是否正常，检查线路是否有断路或虚焊，用替换法排查传感器是否损坏。

7.4 供电故障

故障表现为设备频繁重启或无法开机。

可能原因是太阳能板被遮挡或污损、蓄电池老化、电源线路故障。

排查方法是检查太阳能板表面是否清洁、朝向是否正确，测量蓄电池电压是否正常，检查电源线路连接是否可靠。

7.5 故障排查原则

故障排查应遵循从简到繁的原则。首先通过监控平台进行远程诊断，获取设备运行参数；其次检查电源和通信状态；然后检查传感器是否堵塞或损坏；最后通过替换法逐一排除可能故障点。对于复杂故障，及时联系设备厂商或专业技术人员处理。

八、安全注意事项

防雷接地方面，野外安装的监测设备需做好防雷接地处理，接地电阻应符合相关规范要求。

防水防尘方面，设备防护箱应做好防水、防尘处理，防护等级应满足使用环境要求。接线盒密封应完好，防止雨水或湿气侵入。

设备保护方面，对于安装在野外的监测点，注意防止人为破坏和动物干扰，可设置围栏、警示标志等措施。

电气安全方面，严格按照产品说明接入电源，线路应穿管防护，避免线路裸露造成安全隐患。太阳能供电系统安装时注意正负极不要接反。

操作规范方面，在安装和维护过程中，严格遵循相关安全规范和操作手册，确保人员和设备的安全。高处作业时需做好安全防护。

维护记录方面，建立完善的设备维护档案，详细记录每次巡检时间、清洁情况、校准数据、故障现象及处理结果。

九、结语

雨水在线监测系统的稳定运行，离不开清晰的工作原理认知、规范的安装操作和科学的日常维护。无论是气象观测、防汛预警，还是农业生产、水资源管理，只有熟练掌握设备的核心知识，才能让设备充分发挥作用，为各类工作提供精准、及时的雨情数据支撑。

建议制定年度保养计划，结合现场实际情况灵活调整维护周期。汛期来临前应进行全面排查，确保设备处于最佳工作状态；非汛期应定期启动和检查设备，防止长期闲置导致故障。通过科学的使用和维护，雨水在线监测系统能够为防汛减灾、水资源管理和环境保护提供可靠的数据支撑。
