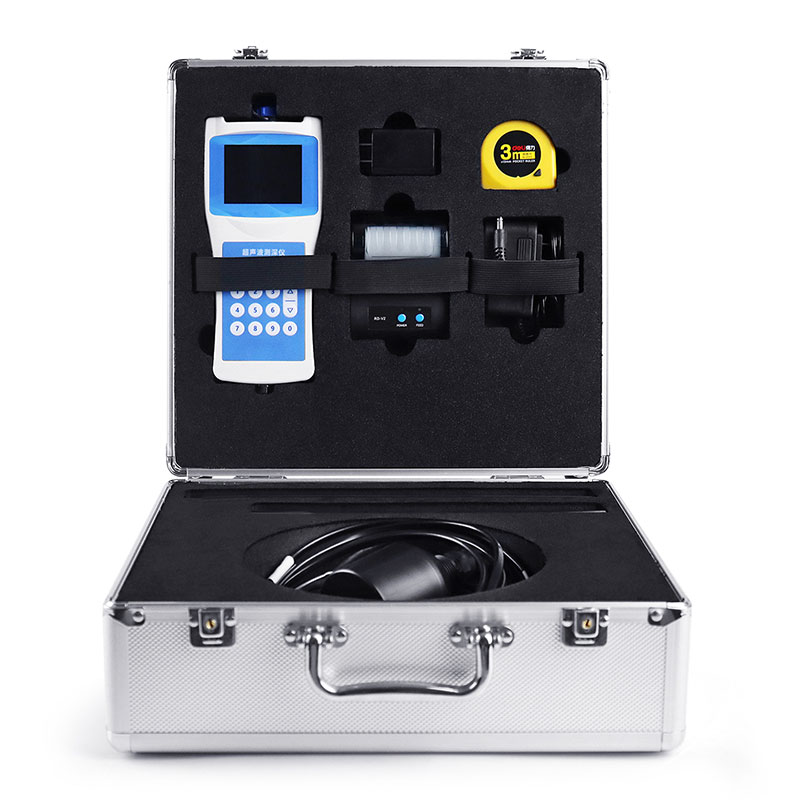

测深仪校准

1. 概述

测深仪是利用声波反射原理或压力传感原理测量水体深度的仪器设备，广泛应用于航道疏浚、水下地形测绘、水利水文监测及港口工程。根据测量原理可分为回声式测深仪和压力式测深仪。受换能器老化、声速变化、压力传感器漂移及安装倾斜度影响，测深仪的测量值会产生系统误差。校准旨在通过标准量值传递，修正仪器误差，确保水深数据的量值统一和准确可靠。

2. 校准前准备

2.1 设备检查

回声式：检查换能器表面有无划痕、附着物或气泡；检查电缆及水密接头密封性。

压力式：检查透水石或感应膜片是否堵塞、破损；检查导气管是否通畅。

通电检查设备自检功能，确认显示单元、记录单元及数据传输接口工作正常。

2.2 标准器与工具

标准量器：

一级标准钢卷尺（分辨率1mm，经计量检定合格）。

标准测深杆或铟钢尺。

标准压力发生装置（针对压力式测深仪）。

辅助设备：声速仪、温度计（分辨率0.1℃）、盐度计、绞车、校准支架、水平仪。

记录文件：设备技术说明书、上次校准证书、校准记录表。

2.3 环境要求

实验室校准：消声水池或标准水槽，水温均匀稳定，无强水流及气泡干扰。

现场校准：选择水流平缓、底质坚硬平坦、无杂草的水域。水面风速小于3级。

环境温度：0℃～35℃，避免强电磁干扰。

3. 校准项目与方法

3.1 零位校准

回声式：将换能器悬空或紧贴水面放置，调整仪器使显示值为零，或记录零点偏移量用于修正。

压力式：将传感器置于大气环境中，调整输出信号为零点，或记录大气压补偿值。

3.2 单点校准（干校准）

在实验室条件下，使用标准钢卷尺测量换能器底面至固定反射靶的距离。将该距离输入仪器作为标准值，调整仪器增益及阈值，使测量值与标准值一致。

3.3 多点量程校准

在消声水池中，选取不少于5个深度点（覆盖满量程的10%、30%、50%、70%、90%）。使用标准钢尺精确量取换能器至池底的垂直距离作为标准值。逐点进行测量，记录仪器示值。

声速修正：测量现场水温、盐度，计算实际声速，输入仪器进行声速校正。

吃水深度修正：记录换能器表面至水面的垂直距离（吃水深度），将其设置为仪器的固定偏移量。

3.4 重复性测试

在同一标准深度点，连续进行10次测量。计算测量值的算术平均值、标准偏差及变异系数，评估仪器短期测量稳定性。

3.5 姿态影响测试（可选）

对于安装在船体底部的测深仪，模拟船体横摇（±5°）和纵摇（±3°），记录示值变化，评估倾斜误差。

4. 数据处理与结果判定

4.1 误差计算

示值误差： Δd =  d 示  −  d 标

相对误差： E r  =    d 标    Δd   ×  100%

重复性：以变异系数  CV =     d ˉ   S   ×  100%表示（ S为标准偏差， d ˉ为均值）。

4.2 校准方程

若仪器存在线性偏差，采用最小二乘法拟合校准直线： d 真  =  a +  b ⋅  d 示 ，其中  a为零点修正值， b为比例因子。

4.3 结果判定

将各校准点的示值误差与仪器最大允许误差（MPE）进行比较。若所有误差均在MPE范围内，且重复性满足设计要求，则判定校准合格。

4.4. 校准证书

证书应注明：

仪器型号、编号、生产厂家、探头频率。

校准时所用的声速、水温及吃水深度值。

各校准点数据、修正公式或修正值表。

校准结论、建议复校间隔。

5. 现场复核与安装恢复

仪器安装至测量船或固定平台后，需进行现场比测。

选择已知深度的断面，使用测深杆或不同原理的测深仪进行同步测量。

若比测误差超限，需检查换能器安装是否垂直、是否有气泡吸附、抑或存在声速剖面误差。

确认无误后，固定设备，做好防水密封处理。

6. 维护与周期管理

日常维护：每次使用后，用清水冲洗换能器表面；定期检查电缆水密性。

校准周期：常规环境下每12个月校准一次；用于高精度测量或恶劣环境（如高含沙量、强腐蚀）时，周期缩短至6个月。

期间核查：每月进行一次零点检查，每季度进行一次浅水区和深水区的比对测试。

7. 安全注意事项

校准过程中，严禁换能器面对人体发射，防止高强度声波损伤听力或组织。

涉水作业时，穿戴救生衣，防止溺水。

使用化学试剂清洗换能器时，需在通风处操作并佩戴防护手套。

吊装重型换能器时，严格遵守起重作业安全规范，下方严禁站人。
