加长款便携式流速仪使用指南

一、概述

加长款便携式流速仪是一种专为野外明渠流速流量测量而研制的便携式水文监测仪器。该设备主要面向水文站、厂矿、环保监测站、农田排灌、水文地质调查等部门，用于在野外环境下进行明渠流速和流量的快速测量。

与传统流速仪相比，加长款便携式流速仪在测杆长度上进行了专门设计，可满足较大水深或较远距离的测量需求。设备采用轻量化集成设计，整机体积小巧、重量轻便，单人手持即可完成施测，无需复杂安装调试与额外辅助设备。其便携加长的机身构型，可充分满足各类流动水域的临时测流、巡检核查与应急监测作业需求。

本指南适用于加长款便携式流速仪的安装、操作、维护及日常使用，用户在使用前应仔细阅读并妥善保管。

二、设备组成

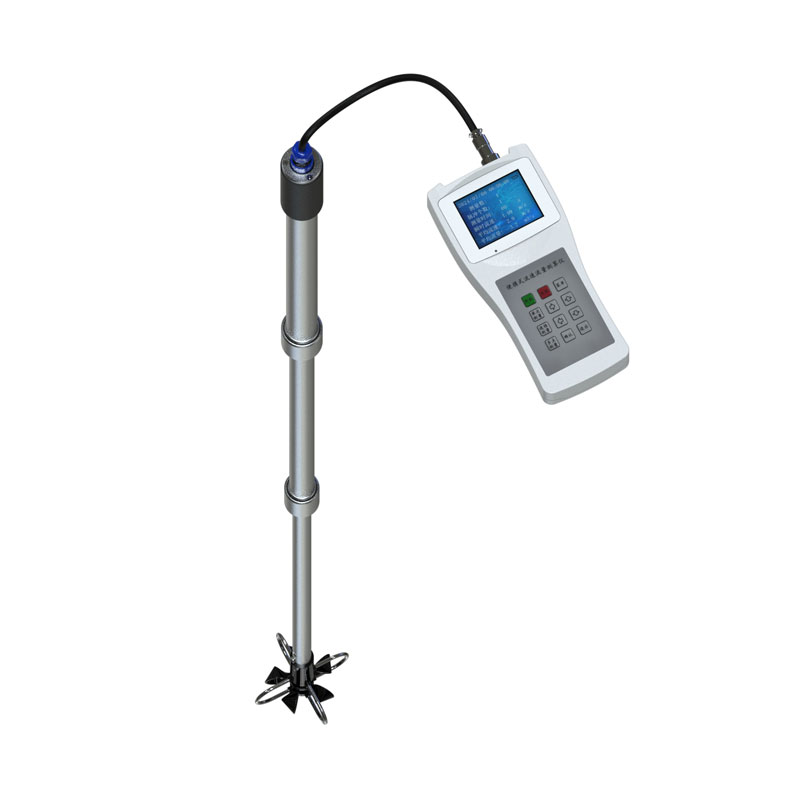

加长款便携式流速仪通常由以下部分组成：

组成部分	功能说明
流速传感器	安装于测杆前端，内置旋桨，在水力推动下产生转数信号
信号连接器	连接传感器与测算仪，传输测量信号
流速测算仪	接收信号、处理数据并显示测量结果
加长测杆	多节可连接式测杆，用于将传感器送入水中指定位置
充电头与数据线	用于设备充电和数据传输

部分型号还配备Type-C数据接口和2.8寸TFT彩色屏幕，便于现场查看数据。设备内置大容量电池，可支撑长时间野外连续作业。

三、测量原理

加长款便携式流速仪采用旋桨式流速测量原理。流速仪在水力推动下，其内置信号装置产生转数信号。根据某个单位时段内流速仪产生的信号总数，由以下公式计算出流速：

v = a + b × R / T

各参数含义如下：

v — 测流时段内平均流速，单位为米/秒

a — 流速仪常数，单位为米/秒

b — 旋桨水力螺距，单位为米

T — 测流历时，单位为秒

R — T时段内流速仪转子的总转数

对某台具体的流速仪来说，a和b均为定值。因此，测流时只要测出T和R值，即可自动计算出流速。

在流量测量方面，用户输入被测断面类型，并手工输入或通过辅助传感器测量规则断面的水位和宽度，由系统计算断面面积，再依据Q = V × S的公式自动测算流量值。

四、使用前准备

4.1 设备检查

使用前应对设备进行全面检查：

检查设备主体及各部件是否完好，传感器无破损、无变形；

检查信号连接器及数据线是否完好，无破损、无断裂；

确认流速测算仪电量充足，必要时提前充电；

检查旋桨转动是否灵活，对准旋桨迎水面轻缓而均匀地吹气，旋桨应能轻松起转，无卡顿现象；

核对仪器合格证上的率定常数a值和b值，确保使用正确的参数。

4.2 测杆组装

加长款便携式流速仪通常配备多节可连接测杆。使用时应将各节测杆依次取出并连接成一根完整的测杆。连接时应确保各节之间旋紧固定，无松动现象。

4.3 测量断面与测点选择

用流速仪测流，应选择顺直河段，垂直流向设置断面。断面应选在河岸顺直、水流集中的河段中央。监测点位需选在水力半径5至10倍的顺直段，避开闸、堰等过流阻挡物。

测量位置应选择水流平稳、无明显漩涡或障碍物的区域。传感器安装点附近应无分支，流场较稳定。

五、安装与操作

5.1 传感器安装

第一步，将流速传感器从机箱内取出，安装在已组装好的测杆上。

第二步，根据所需要测量的入水深度，调整好流速传感器在测杆上的位置。加长款测杆的优势在于可灵活调节长度，适应不同水深条件。

第三步，固紧固定螺丝，用线卡将电缆卡住。线卡的尖端应与流速仪安装的方向一致，仪器入水后，线卡可起到流速仪指向的方向标作用。

第四步，将信号连接器插头插入流速测算仪插座内，注意方向对位。

5.2 操作流程

加长款便携式流速仪的操作流程一般包括以下步骤：

第一步：方向校准。将旋桨箭头朝向上游方向，确保测杆保持垂直。探头轴线应与水流方向一致。

第二步：归零操作。每次测量前应将计数器清零。对于部分型号，按住重置按钮3秒钟可将屏幕清零。

第三步：参数设置。根据测量需求设置测流历时T值（如60秒），并选择测量模式（单次模式、连续模式或多点模式）。

第四步：入水测量。手持测杆将探头正对来水方向伸入水体，确保传感器完全浸没。保证入水深度不低于4厘米，且与水底、障碍物保持足够距离。

第五步：启动测量。按动测量键开始测量，仪器自动倒计时。测量过程中保持仪器和传感器稳定，避免人为晃动或干扰。

第六步：读数与记录。倒计时结束后屏幕自动显示流速值。读取并记录流速数据，同时记录测量时间、测量位置等辅助信息。部分型号支持数据存储功能，可按保存键将数据存入设备。

第七步：收杆。测量结束后先关闭电源，再拆卸传感器，防止撞击变形。

5.3 操作注意事项

旋桨箭头必须朝上游方向，测杆应保持垂直；

每次测量前必须将计数器归零；

保持桨叶与边壁距离不小于桨叶直径的0.5倍；

电缆应留有余量，严禁将电缆当作牵引绳使用；

测杆长度需因环境而定，若流速较快或杆子过长，需考虑人为操作的局限性；

测杆过长时，不仅测量数据的准确度可能受影响，还有可能造成安全隐患；

避免在暴雨、雷电等恶劣天气下进行测量。

六、数据记录与处理

6.1 数据记录

测量时应完整记录以下信息：

测量时间与地点；

测点位置及入水深度；

流速仪型号及率定常数a值、b值；

实测流速数据；

水位、水温等环境参数。

部分型号支持本地大容量数据存储与无线数据同步，即便在野外无网络环境下也可完整留存测流数据，网络恢复后可同步至管控平台。同时支持历史数据查询、一键导出与标准报表生成。

6.2 流量计算

输入被测断面类型，并手工输入或通过辅助传感器测量规则断面的水位和宽度，仪表自动计算断面面积，并依据Q = V × S测算流量值。

七、维护保养

7.1 每次使用后

每次使用后应立即对设备进行清洁维护：

淡水测量后用清水彻底冲洗流速仪传感器和测杆，去除附着的泥沙、藻类等杂质；

海水测量后应用自来水加中性洗涤剂浸泡5分钟，防止盐结晶；

用清洁的软布或毛巾擦干设备表面水分；

将流速仪装入箱内妥善存放。

7.2 定期维护

建议按以下周期进行定期维护：

维护周期	维护内容
每月	用0.1毫米塞尺检查桨叶与轴套间隙，大于0.3毫米即更换轴承
每6-12个月	在标准水槽中进行检定，误差超标时重新标定a、b系数

设备出厂前经过严苛的防水浸泡、高低温循环、跌落抗震等环境模拟测试与精度校验，整机坚固耐用、故障率极低。后期校准维护简便，长期运维成本可控。

7.3 存放要求

仪器应存放在干燥、通风的场所，远离高温和腐蚀性物质。仪器箱上不应堆放重物。长期储存时，应注意定期检查电池状态并适时充电。

八、常见故障及处理

故障现象	可能原因	处理方法
旋桨不转动或卡顿	泥沙进入轴承、异物缠绕	取下用清水冲洗，禁用硬物拨动
测量数据异常	桨叶碰壁、测杆倾斜	检查桨叶与边壁距离，校准测杆垂直度
读数偏高或偏低	未清零、残留转数	每次测量前长按清零键
脉冲丢失、数据不稳	电缆受力、信号中断	电缆留有余量，严禁拉扯
屏幕无显示	电池电量不足	及时充电
信号乱跳	电缆破损、信号干扰	检查电缆状况，排除干扰源

九、安全注意事项

设备应由经过培训的专业人员操作。野外测量时应穿戴防滑鞋与救生衣等安全装备。雷雨、大风等恶劣天气禁止进行测量作业。测量时不得让传感器长时间暴晒。避免设备受到机械碰撞或摔落，建议在携带搬运时将仪器装入手提箱内。加长测杆在使用时应注意杆体平衡，避免因杆长力臂过大导致操作困难或安全事故。不能在有灰尘或腐蚀性气体的环境中使用。不同类型流速仪操作方法存在差异，使用前应仔细阅读对应产品说明书。

十、结语

加长款便携式流速仪凭借其便携加长的机身构型、轻量化的集成设计以及长效续航能力，为野外水文监测、水利运维管理、防汛应急处置提供了高效可靠的技术支撑。正确规范的安装操作、科学合理的测量方法以及定期的维护保养，是确保测量数据准确可靠和设备长期稳定运行的关键。使用人员应熟练掌握操作规程，严格遵守安全规范，并做好设备的日常维护工作。使用过程中如遇问题，应及时联系设备供应商或专业技术支持人员进行处理。
