加长款便携式流速仪校准

1. 概述

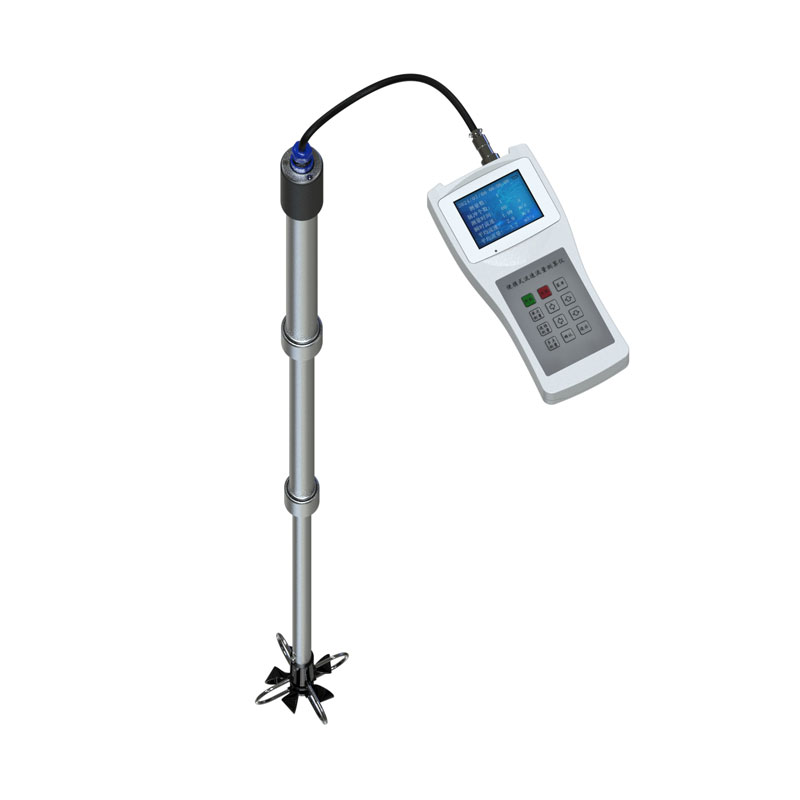

加长款便携式流速仪是在标准便携流速仪基础上，通过延长连杆或加装伸缩套管，实现对深水区域、高岸基或难以近距离接触水域的流速测量设备。主要应用于深水库区、高桩码头、防洪堤岸等特殊场景。由于加长杆件的引入，设备重心改变、挠度增大及连接部位松动等因素会引入新的误差源。校准工作除验证传感器本身的计量性能外，还需评估杆体刚性及装配稳定性对测量的影响。

2. 校准前准备

2.1 设备检查

杆体检查：检查加长杆材质有无弯曲、凹陷或裂纹；伸缩锁定机构是否有效；各节杆体连接螺纹或卡扣有无滑牙或磨损。

传感器检查：检查旋桨或换能器表面清洁度，确认旋桨转动顺畅无卡滞（旋桨式）；检查电缆穿过杆体的密封件是否完好。

连接紧固性：用力矩扳手检查传感器与杆体连接处、各节杆体连接处的锁紧力矩，确保达到出厂规定值。

2.2 标准器与工具

标准装置：标准流速水槽（拖车式或循环式），水槽有效长度应满足加长杆固定安装需求。

辅助工具：水平仪、角度规、力矩扳手、激光测距仪（用于监测杆体形变）、温度计、计时器。

配重与支架：专用固定夹具，用于在水槽边沿牢固夹持加长杆，模拟现场悬臂测量状态。

2.3 环境要求

实验室温度：20℃±5℃，水温波动不超过±0.5℃/h。

校准前，设备需在实验室内静置2小时以上以适应环境温度。

确保水槽周围无强风，防止气流扰动加长杆稳定性。

3. 校准项目与方法

3.1 静态几何位置检查

将设备固定于垂直状态，使用角度规测量传感器探头轴线与铅垂线的夹角。加长杆在自重下的挠度不得超过杆长的0.5%，否则需进行刚性修正或更换杆体。

3.2 零点稳定性校准

将传感器置于静水中，伸出全部加长杆并锁定。连续采集10分钟数据，计算零流速输出的平均值与标准差。零点漂移应小于仪器最小分辨力的2倍。

3.3 全程流速校准

选取包括低、中、高在内的至少6个流速点（覆盖0.05m/s至设备上限流速）。在每个流速点：

调整水槽流速至稳定。

将加长杆固定于支架，确保传感器完全浸没且远离水槽边壁影响区。

记录标准流速值与仪器示值，每个点持续测量60秒。

为检验杆体振动影响，分别在杆体完全伸出和收回一半两种状态下重复测试。

3.4 姿态影响测试

在额定流速的50%处，人为调整加长杆的俯仰角（±5°）和偏航角（±5°），记录示值变化。计算姿态角变化引起的附加误差，该误差应不超过基本误差限的1/2。

3.5 重复性测试

在中等流速点，连续进行6次测量，每次测量间隔2分钟。计算相对标准偏差，评估加长杆结构在长期手持或固定夹持下的测量一致性。

4. 数据处理与结果判定

4.1 误差计算

示值误差： δ =  v 读  −  v 标

引用误差： γ =    v 满量程    δ   ×  100%

姿态附加误差： Δ 姿态  =  ∣v 偏  −  v 正 ∣

4.2 校准系数修正

依据流速-信号频率数据，采用最小二乘法拟合直线方程  v =  a +  b ⋅  f。若加长杆在不同伸出长度下拟合系数差异显著，需分别给出不同杆长状态下的校准方程。

4.3 结果判定

若各流速点误差均在允许范围内，且姿态附加误差、重复性指标符合技术要求，则判定校准合格。

4.4 校准证书

证书除常规信息外，必须注明：

加长杆节数、总长度及材质。

不同伸出长度下的校准系数（如适用）。

姿态影响测试数据。

建议的最大安全伸出长度及对应的最大允许误差。

5. 现场安装与使用建议

防抖措施：现场使用时，若水流湍急导致杆体振动，应在杆体中后部增设辅助拉索或支撑点。

入水角度：保持传感器迎流方向与水流方向一致，避免因加长杆挠曲导致的角度偏差。

深度修正：由于杆体弯曲，实际测量深度可能与刻度指示不符，需定期进行深度比对。

6. 维护与周期管理

连接维护：每次使用前清洁连接螺纹，涂抹防锈油脂；检查O型密封圈，老化立即更换。

存放要求：严禁将加长杆处于长期伸出状态下存放，应收缩至最短状态平放于包装箱内。

校准周期：鉴于机械结构的易变性，校准周期建议为6个月。若发生跌落或撞击，须立即重新校准。

7. 安全注意事项

涉水作业时，加长杆长度不得超过安全操作范围，防止重心不稳导致人员落水。

雷雨天气禁止使用金属材质的加长杆。

伸缩机构操作时，注意手指避让锁止卡扣，防止夹伤。

运输过程中，必须对加长杆两端加装保护套，防止撞击损坏传感器。
