水流测速仪使用指南

一、概述

水流测速仪是一种用于测量水体流动速度的专用仪器，广泛应用于水文测验、水利工程、农田灌溉、环保监测、市政排水、科研实验等领域。通过测量水流速度并结合断面面积，可进一步计算水体流量，为水资源管理、防洪减灾、工程设计等提供基础数据支撑。

水流测速仪种类较多，常见类型包括转子式流速仪，又可细分为旋桨式和旋杯式；声学多普勒流速仪；以及手持式雷达流速仪。不同类型仪器的工作原理和操作方法有所差异，但通用的使用规范和维护要求具有一致性。本指南适用于各类水流测速仪的基本操作、安装使用及日常维护，用户在使用前应仔细阅读并妥善保管。

二、设备组成与工作原理

2.1 常见类型与工作原理

转子式流速仪是最为经典的流速测量仪器，其原理是水流推动桨叶或旋杯旋转，转子的转速与水流速度之间存在确定关系。转子每转动一定圈数产生一个电信号，通过记录一定时间内的信号数量，结合仪器的率定常数，即可计算出流速。计算公式为 V = K·N/T + C，其中K为水力螺距，C为仪器常数，这两个数值需在室内水槽中检定获得。

声学多普勒流速仪利用多普勒效应测量流速。仪器向水中发射超声波，超声波遇到水中的悬浮颗粒后发生反射，由于水流运动，反射波频率与发射波频率产生差异，即多普勒频移，通过测量该频移可计算水流速度。

手持式雷达流速仪采用雷达技术，通过发射雷达波并接收水面反射信号，利用多普勒效应非接触式测量水面流速。

2.2 设备基本组成

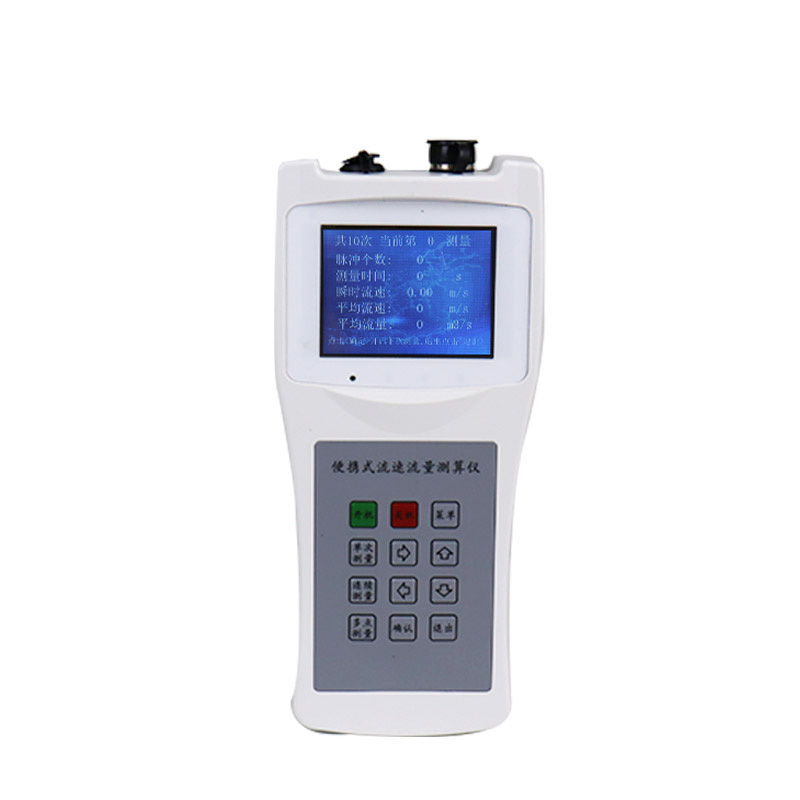

水流测速仪通常由流速传感器，即探头或桨叶，负责感知水流速度并产生测量信号；数据采集与显示单元，通常为测算仪，负责接收信号、处理数据并显示测量结果；测杆或支架，用于将传感器固定并送入水中指定位置；信号电缆，用于连接传感器与测算仪传输信号；以及供电系统，通常为电池供电，为设备提供电源。

三、使用前准备

3.1 设备检查

使用前应对设备进行全面检查。检查设备主体及传感器是否完好无损，传感器无破损、无变形。检查各部件连接是否紧密，电缆无破损、无断裂。确认电池电量充足，必要时提前充电。对于转子式流速仪，应检查转动部件是否灵敏，方法是手拿身架，用嘴轻吹桨叶，转动应灵活自如，无摩擦或卡阻现象。核对仪器合格证上的率定常数K值和C值，确保使用正确的参数。

3.2 工具与材料准备

根据测量任务准备以下工具和材料：测杆，测杆通常为多节可连接式；测绳和水位尺；记录工具，如记录本、笔或电子记录设备；绝缘胶布或胶带用于电缆接头防水。野外测量时还需备防滑鞋与救生衣等安全装备。

3.3 测量断面与测点选择

用流速仪测流，应选择顺直河段，垂直流向设置断面，并设置起点桩。断面应选在河岸顺直、等高线走向大致平顺、水流集中的河段中央。

常规做法是沿断面在若干测深垂线上测量各垂线的起点距和水深，取得断面资料后，在部分或全部测深垂线上用流速仪测量流速。测点布设方式包括一点法，即在6/10相对水深处测速；两点法，即在2/10和8/10相对水深处测速；五点法或十一点法则用于精密测验。

测量位置应选择水流平稳、无明显漩涡或障碍物的区域。对于河流测量，传感器通常安装在中泓线附近；对于渠道测量，应保持距边壁一定距离。

四、安装与操作

4.1 转子式流速仪安装步骤

第一步，组装测杆。将三根测杆取出连接成一根。

第二步，安装流速仪。从机箱内取出流速仪安装在测杆上，根据所需测量入水深度调整流速仪在测杆上的位置。

第三步，固定与方向校准。固紧固定螺丝，用线卡将电缆卡住。线卡尖端应与流速仪安装方向一致，入水后可起到指向标的作用。确保桨叶迎水面朝向水流上游方向。

第四步，连接电缆。将航空插头插入流速仪测算仪插座内，注意方向对位。入水前，裸露的信号接线处应用绝缘胶布或胶带裹紧，以免水体成为信号介质。

4.2 多普勒流速仪安装要点

多普勒流速仪应安装在测流断面的中心位置，距离水面0.3至0.5米。安装时应避免水流冲击和振动。安装位置应选择在水面至铅鱼或浮子的中心线上，与浮子或铅鱼的中心线成45°至60°角。传感器出线必须用PVC管、镀锌管等加以保护，避免水流长期冲击造成电缆开裂或脱出。

4.3 手持式雷达流速仪使用方法

选择水流相对稳定、无障碍物阻挡的位置。打开仪器电源并设置参数，将仪器对准水流方向保持稳定。手持雷达测速时手应握紧保持稳定，倾斜角度不能大于45°。使用时对讲机、手机等设备应远离，以免产生信号干扰。

4.4 通用操作流程

第一步是参数设置。打开仪器电源，按照操作界面提示进行设置，内容包括测量单位、测量时间间隔、数据存储方式等。根据现场水流情况设置合适的测量范围和灵敏度。

第二步是入水测量。将流速仪连同测杆缓慢放入水中，确保传感器完全浸没。测量前应将计数器清零。启动测量后保持仪器和传感器稳定，避免人为晃动或干扰。

第三步是读数与记录。测量结束后读取并记录流速数据，同时记录测量时间、测量位置、水位、水温等辅助信息。

第四步是多次测量。为获得更准确的测量结果，应进行多次测量并取平均值。可在不同位置或不同时间点进行多次测量。

4.5 操作注意事项

旋桨箭头朝上游方向，测杆应保持垂直。每次测量前必须将计数器归零。测杆入水倾斜角度应小于5°，旋桨朝下游偏移不超过10°。保持桨叶与边壁距离不小于桨叶直径的0.5倍。电缆应留有余量，严禁将电缆当作牵引绳使用。水流速度低于0.05m/s时，桨叶可能无法启动，需选用更小直径的桨叶。避免在暴雨、雷电等恶劣天气下进行测量。

五、数据记录与处理

5.1 数据记录

测量时应完整记录以下信息：测量时间与地点；测点位置，包括垂线编号和相对水深；流速仪型号及率定常数K值和C值；实测流速数据；以及水位、水温等环境参数。

5.2 流量计算

断面流量的计算方法为：以部分平均流速与部分面积的乘积计算部分流量，其总和即为流过断面的总流量。流量除以断面面积可求得断面平均流速。对于具备多点测量模式的仪器，可在输入断面参数后自动完成流量计算。

六、维护保养

6.1 每次使用后

每次使用后应立即对设备进行清洁维护。用清水彻底冲洗流速仪传感器和测杆，去除附着的泥沙、藻类等杂质。用清洁的软布或毛巾擦干设备表面水分。对于转子式流速仪，应按说明书规定方法拆洗干净并加注仪器润滑油。将流速仪装入箱内时，转子部分应悬空搁置。

6.2 定期维护

建议按以下周期进行定期维护：每月进行设备清洁与传感器清洁，并检查各部件连接状况；每季度检查电池状态，长期不用时每三个月充电一次；每6个月进行一次全面校准；每年应在标准水槽中进行检定，误差超标时重新标定系数。

转子式流速仪的K值和C值受沙粒磨损、温度变形等因素影响，首次使用满1年或累计工作100小时后必须重新率定，否则误差可能超过5%。

6.3 存放要求

仪器应存放在干燥、通风的场所，远离高温和腐蚀性物质。仪器箱上不应堆放重物。长期储存的流速仪，易锈部件应涂黄油保护。所有零附件及工具应随用随放还原处。短期不用时须拔掉插头断开电源保存。

七、常见故障及处理

故障现象	可能原因	处理方法
桨叶不转动或卡顿	泥沙进入轴承、异物缠绕	取下用清水冲洗，禁用硬物拨动
无信号或信号时有时无	接触丝烧断、传信机构故障	检查计数器与音响是否正常，检查传信机构
测量精度不准	旋转部件松动、轴向窜动过大	立即停止使用，进行检验
显示负流速	仪器倒置或处于回流区	调转180°重新测量
信号乱跳	电缆破损、信号干扰	用防水胶带现场包扎，排除干扰源
脉冲丢失	磁簧开关间隙过大	检查并调整开关间隙

八、安全注意事项

设备应由经过培训的专业人员操作。野外测量时应穿戴防滑鞋与救生衣等安全装备。雷雨、大风等恶劣天气禁止进行测量作业。测量时不得让传感器长时间暴晒。避免设备受到机械碰撞或摔落。高含沙水流测量后应及时彻底清洗，防止泥沙磨损转动部件。不同类型流速仪操作方法存在差异，使用前应仔细阅读对应产品说明书。
