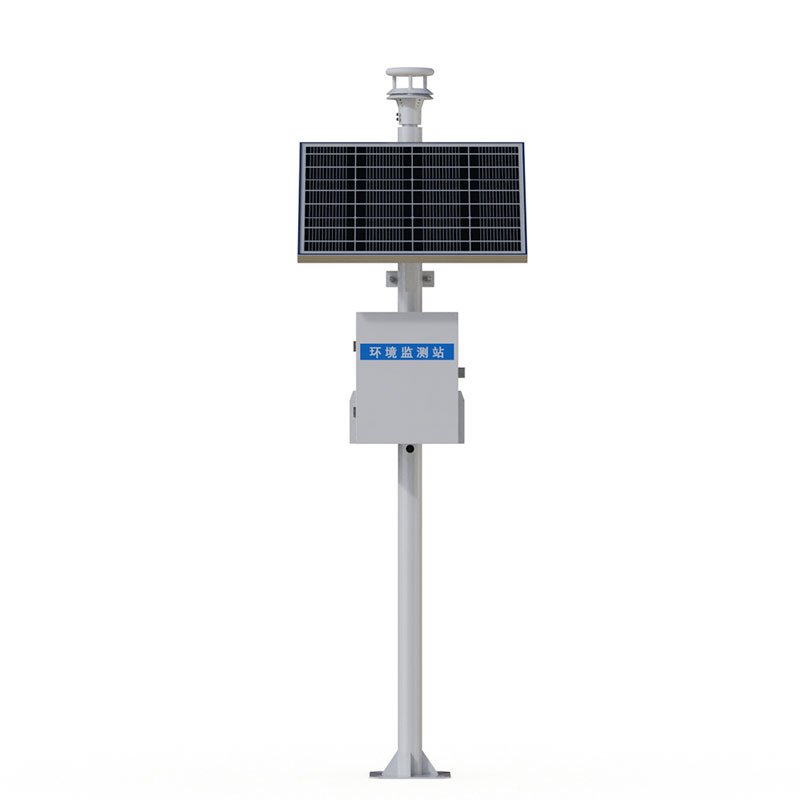

压电雨量监测站校准

概述

压电雨量监测站利用压电陶瓷片的物理形变特性，将雨滴冲击能量转换为电信号，经算法处理输出降雨量数据。校准是保障其测量精度的必要技术手段，用于修正传感器灵敏度偏差、环境干扰误差及长期运行产生的漂移，确保监测数据符合气象观测规范。

校准前准备

设备检查：确认压电雨量传感器表面无附着物、无机械损伤；信号传输线路连接稳固；数据采集器供电正常，存储功能完好。

标准器具：采用经计量检定合格的标准雨量计（如翻斗式雨量计，精度等级不低于0.1mm）作为参考基准，同时准备量筒（量程500mL，分度值1mL）、计时器（分辨率0.1s）。

环境控制：选择无风或微风（风速≤1m/s）的室内环境，温度控制在15~30℃，相对湿度≤85%，避免强电磁场干扰。

校准项目与步骤

1. 静态性能校准

零点漂移测试：在无降雨条件下连续采集1h数据，记录输出值。若输出值偏离0mm超过±0.05mm，需通过校准软件调整零点偏移参数。

线性度校准：使用标准注水装置，分别以0.5mm/min、1.0mm/min、2.0mm/min、4.0mm/min的恒定雨强模拟降雨，每个雨强持续10min。同步记录压电监测站输出值与标准雨量计实测值，绘制雨强-输出曲线，计算线性相关系数（应≥0.99）。若偏差超限，需修正传感器灵敏度系数。

2. 动态响应校准

雨滴动能响应测试：选用直径2mm、4mm、6mm的标准水滴（对应自然降雨常见粒径），从1m高度自由下落冲击传感器表面，重复10次/粒径。统计各粒径下的平均输出信号幅值，与理论动能值比对，偏差应控制在±5%以内。

降雨强度突变响应：在标准雨强1.0mm/min稳定输出5min后，瞬间切换至3.0mm/min雨强，记录监测站达到新稳态输出的响应时间（应≤30s），并验证过渡阶段累计误差（≤±3%）。

3. 环境干扰修正

温度影响测试：在10℃、20℃、30℃三个温度点重复静态线性度校准，建立温度-灵敏度修正矩阵，录入数据采集器补偿算法。

风速干扰测试：在风洞中模拟0~5m/s风速，同步施加1.0mm/min标准雨强，记录不同风速下的测量偏差。当偏差＞±8%时，需启用风速补偿模型或加装防风圈。

数据处理与判定

计算每个雨强点的相对误差：δ=(V测-V标)/V标×100%，其中V测为监测站输出值，V标为标准雨量计实测值。

判定标准：各雨强点相对误差≤±4%，全量程累计误差≤±3%，方可判定校准合格。

对不合格项，重复对应校准步骤直至达标，或更换传感器核心部件后重新校准。

校准周期与记录

常规校准周期为12个月，在强降雨频发区域或极端天气后需缩短至6个月。

校准记录应包含：设备编号、校准日期、环境参数、标准器具编号、原始数据、修正参数、校准人员签字。记录保存期限不少于3年。

注意事项

校准过程中禁止触碰传感器感应面，避免静电干扰。

注水装置需定期清洗，防止杂质堵塞喷嘴影响雨强均匀性。

校准完成后需进行24h连续试运行，确认数据稳定性后方可投入使用。
