实验水池波浪测量仪校准

1. 目的与意义

实验水池波浪测量仪校准是通过标准激励源或已知几何量对波高、波周期及波向传感器的输出信号进行比对与修正的过程。其目的是消除传感器零漂、频率响应失真及非线性误差，确保实验室物理模型试验中波浪要素采集数据的准确性与重复性。校准后的数据是验证波浪理论、船舶耐波性及海岸工程防护结构设计的基础依据。

2. 适用范围

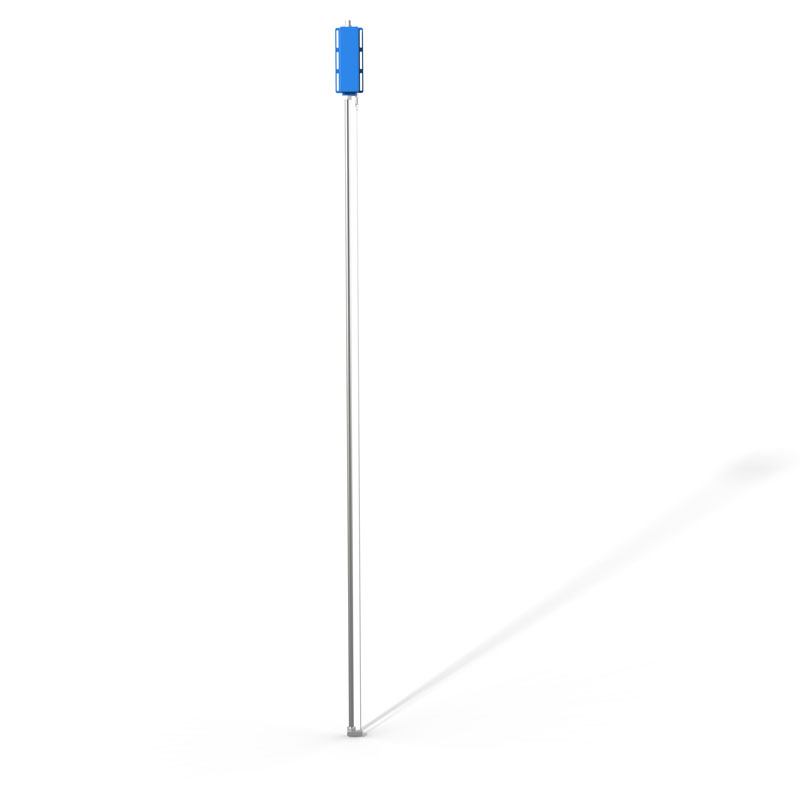

本规程适用于各类实验水池（如港池、长条形拖曳水池、多向不规则波造波水池）中使用的波浪测量设备，主要包括电容式浪高仪、电阻式浪高仪、超声波浪高仪、声学多普勒点式波高仪以及基于光学原理的波浪测量系统。

3. 校准前准备

3.1 环境检查

静水条件：确保水池内无循环水流、无表面油污及漂浮物，水面平静。

温湿度记录：记录水温、气温及相对湿度，必要时根据水温修正声波传播速度或水体电导率。

背景噪声：关闭造波机及其他运动机构，检测环境振动与电磁干扰是否在允许范围内。

3.2 设备检查

探头清洁：清除传感器探头表面的附着物、气泡及氧化层。

安装固定：检查传感器支架的垂直度与稳固性，确保探头浸入深度符合标定要求。

电气连接：检查信号传输线缆屏蔽层接地情况，确认数据采集系统（DAQ）采样频率设置正确（通常为50Hz~200Hz）。

3.3 标准器准备

长度标准器：经计量检定的钢直尺、游标卡尺或精密位移平台（分辨率优于0.1mm）。

信号发生器：用于模拟传感器输出的标准电信号（针对二次仪表校准）。

标准液位槽：提供稳定的液位参考面。

4. 校准方法与步骤

4.1 零点校准（静水基准）

将传感器安装于预定位置，待水面完全静止后，记录数据采集系统输出的初始电压或数字量。以此值作为零点基准，若漂移超过满量程的0.2%，需重新调整零点电位器或软件置零。

4.2 单点高度校准法

定位：使用标准钢尺精确量取传感器探头至静水面的距离  H 0 。

位移控制：通过精密位移平台或将传感器垂直提升/下降已知距离  ΔH（通常选取量程的10%、50%、90%三个特征点）。

读数记录：待示值稳定后，记录系统显示的波高值  H m 。

重复测量：每个特征点进行3次升降往返测量，取平均值。

4.3 动态激励校准法（针对造波环境）

规则波激励：开启造波机，产生振幅恒定、周期已知的规则波（如波高50mm，周期1.5s）。

同步比对：使用非接触式高精度激光位移传感器作为参考标准，与被校仪器同步测量同一点的波面轨迹。

频谱分析：对比两者的时域波形及频域能量谱，计算幅频响应特性。

4.4 多点线性度校准

在传感器全量程范围内均匀选取不少于5个校准点，从零点开始逐步加载至满量程，再逐步卸载至零点。绘制输入位移量与输出信号的校准曲线。

5. 数据处理与误差评定

5.1 灵敏度与线性度计算

灵敏度  K：

K =    ΔH   ΔV

其中  ΔV为输出电压变化量， ΔH为对应的液位变化量。

非线性误差  γ L ：

γ L  =    V 满量程    max ∣V 实测  − V 拟合 ∣   ×  100%

5.2 合格判定

依据《波浪模型试验规程》及相关计量标准：

波高测量误差绝对值  ≤2% FS（满量程）或  ≤0.5mm（取大值）；

周期测量误差  ≤0.1s；

若线性度超差，需在数据处理软件中输入修正系数或多项式拟合公式。

6. 校准周期

入库校准：新仪器投入使用前或经过维修后，必须进行全量程校准。

周期校准：常规实验环境下，每6个月进行一次现场单点核查；每12个月进行一次全量程实验室检定。

项目前校准：在重大试验项目开始前，必须对所有测点传感器进行现场零点校对。

7. 记录与归档

建立《波浪测量仪校准报告》，应包含以下内容：

仪器编号、型号、序列号及安装位置编号；

校准日期、水温、操作人员签名；

标准器证书编号及有效期；

各校准点的输入值、输出值、误差分析及校准曲线图；

最终结论（合格/不合格/降级使用）。

8. 维护建议

校准结束后，使用清水冲洗传感器探头，防止残留水质腐蚀电极。长期不用时，应将传感器存放于干燥箱内，定期对数据采集系统进行通电自检。每次试验前，务必检查传感器是否处于同一静水零点，防止因安装松动导致基准漂移。
