造波水池波浪测量仪校准

1. 概述

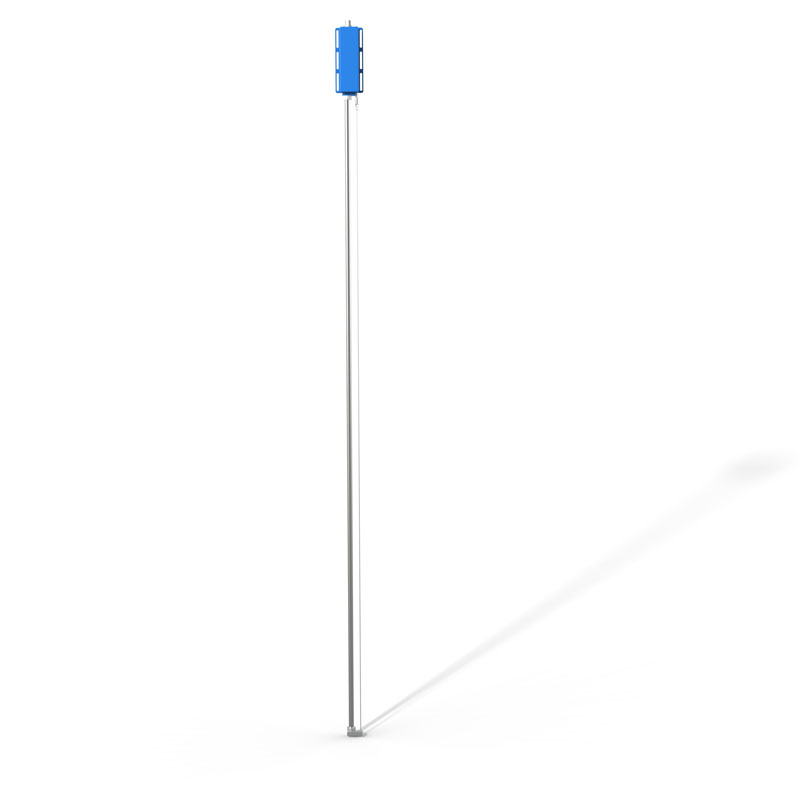

造波水池波浪测量仪用于获取规则波与不规则波的波高、周期及波向数据，是船舶耐波性试验、海洋工程结构物水动力研究的基础设备。为保障试验数据的量值统一与测量不确定度可控，需依据《波浪模型试验规程》及相关计量标准，对测量仪进行定期校准。校准对象主要包括电容式、电阻式、超声波式及光学式浪高仪。

2. 校准前准备

环境确认：校准应在水池静止状态下进行，水体清洁度满足试验要求，水温波动范围控制在±1℃内。消除水池背景振动，关闭造波机与消波装置。

设备检查：检查探头表面无附着物、无锈蚀；信号传输线缆绝缘层完好；供电电压符合设备额定参数。

标准器配置：选用经计量部门检定的微米级位移传感器、标准钢直尺（I级）、高精度水准仪及标准正弦信号发生器。标准器的不确定度应优于被校仪器不确定度的三分之一。

3. 校准项目与流程

3.1 零点漂移校准

目的：消除仪器电子零点随时间的漂移误差。

方法：将探头浸入静水面以下标定位置，通电预热30分钟。记录初始输出电压值，连续观测60分钟，采样频率不低于100Hz。计算均值与标准差，漂移量不应超过满量程的±0.1%。

3.2 静水标定（灵敏度系数标定）

目的：建立探头输出电压与水深变化的线性关系。

方法：

定点法：使用精密微调机构，以1mm为步长，改变探头吃水深度。记录从量程下限至上限各点的输出电压，至少选取11个标定点。

升降法：驱动探头从最低点匀速升至最高点，再返回最低点，记录全程电压曲线。

线性拟合：利用最小二乘法对数据进行线性拟合，计算灵敏度系数（V/mm）和线性相关系数。线性度误差应优于±0.5%FS（Full Scale）。

3.3 动态响应特性校准

目的：验证仪器对不同频率波浪的跟踪能力与幅频特性。

方法：利用标准信号发生器向仪器输入端输入模拟正弦波信号，频率覆盖试验常用频段（如0.2Hz~5Hz）。对比输入信号幅值与仪器输出幅值，计算幅频响应误差。在共振频率点附近，误差允许放宽至±2%，其余频段应优于±1%。

3.4. 空间位置与平行度校准

目的：确保多点测量阵列中，各探头处于同一测量断面且垂直于静水面。

方法：使用全站仪或激光投线仪，测量各探头安装支架的空间坐标。相邻探头的水平间距偏差应小于±0.5mm。利用水准仪校验探头杆的垂直度，倾斜角度偏差不应超过±0.1°。

3.5. 抗干扰性能验证

目的：评估水流速度及水体杂质对测量的影响。

方法：开启循环水泵产生恒定低速流场（<0.1m/s），观察读数波动情况。在探头附近投放微量示踪粒子，检验输出信号是否出现非物理跳变。波动噪声的RMS（均方根）值应低于量程的0.2%。

4. 数据处理与不确定度评定

对采集的原始电压数据进行滤波处理，剔除粗大误差。依据静水标定得到的灵敏度系数，将电压序列转换为波高时间序列。采用FFT（快速傅里叶变换）算法计算功率谱密度，验证频谱泄漏情况。

计算测量系统的合成标准不确定度，主要分量包括：标准器引入的不确定度、重复性测量引入的不确定度、分辨率引入的不确定度及环境波动引入的不确定度。扩展不确定度（k=2）应满足试验精度设计要求。

5. 校准周期与标志

常规校准：每6个月或在重大试验项目前进行校准。

事后校准：更换探头、信号调理模块或发生跌落碰撞后，必须立即重新校准。

状态标识：校准合格的仪器应粘贴合格证标签，注明有效期、校准员及下次校准日期。不合格仪器应粘贴停用证，并隔离存放。

6. 记录归档

填写《波浪测量仪校准证书》及原始记录表，内容包括：仪器编号、校准日期、环境条件、标定数据表、拟合方程、不确定度报告及校准结论。所有纸质与电子数据应按质量管理体系要求保存，保存期限不少于5年。
