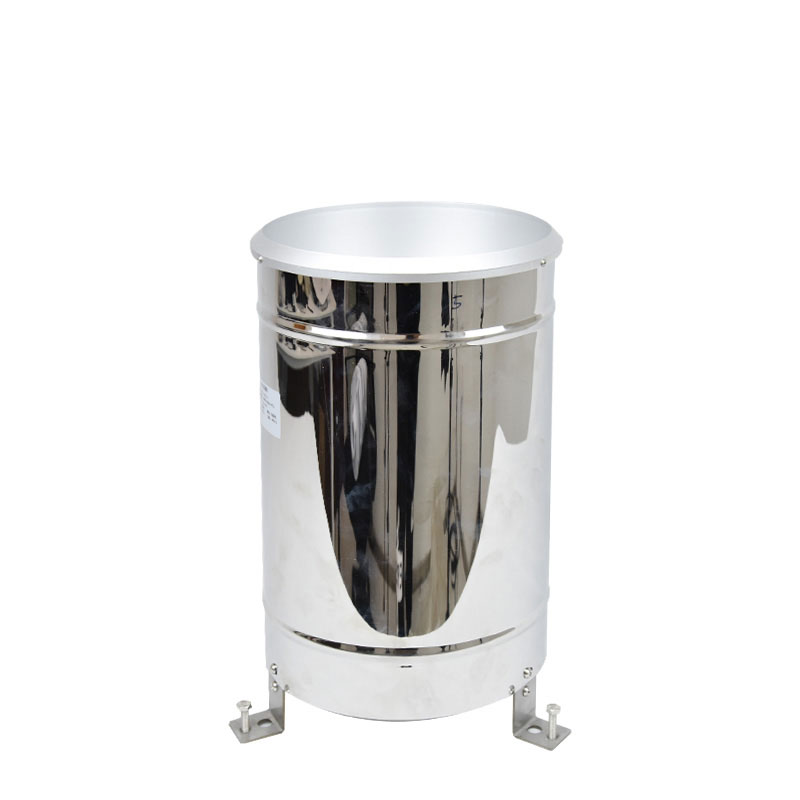

翻斗雨量计校准

翻斗式雨量计是一种广泛应用于气象、水文、农业、交通等领域的降水测量仪器，通过翻斗的翻转次数来计量降水量。其工作原理是：雨水通过承水器进入上翻斗，当水量达到预设值时翻斗翻转，将水倒入计量翻斗，计量翻斗同样在水量达到设定值时翻转，每次翻转触发计数装置记录一次，从而计算出降水量。

校准的重要性

虽然新传感器出厂时已作调整和检测，一般可直接安装使用，但长期使用后，由于机械磨损、环境因素等影响，测量误差可能超出允许范围。定期校准能够确保测量数据的准确性和可靠性，为气象预报、水文监测、灾害预警等提供科学依据。

校准标准与规范

翻斗雨量计的校准需遵循多项国家和行业标准，主要包括：

GB/T 11832-2002《翻斗雨量计》

JJG 524-1988《雨量器和雨量量筒》

DB23/T 3907-2024《气象行业台站翻斗式雨量传感器现场校准规范》

GB/T 21978.2-2014《降水量观测仪器 第2部分：翻斗式雨量传感器》

此外还有ISO18400-2018、ASTM D5242、OIML R49等国际标准。

校准前的准备工作

1. 设备检查

校准前应彻底清洁雨量计，特别是承雨口、翻斗和排水管道，去除所有可能影响测量的杂质。检查仪器水平泡是否居中、翻斗是否翻转灵活、无卡滞现象，并检查水路是否畅通。

2. 仪器润湿

用清水对引水漏斗、翻斗进行充分润湿，确保标准装置和被校准传感器的零部件均充分润湿。之后清空传感器翻斗中的水，将计数装置示值清零。

3. 水平校准

确保翻斗式雨量计在安装时是水平放置的，以避免因倾斜而导致的误差。使用水平仪或其他合适的工具来调整其水平位置。

校准方法

1. 现场应急校准方法（双速滴水法）

这是最常用的现场校准方法，适用于日常维护和应急校准：

工具准备：专用雨量量筒1个、小型滴管1个。

操作步骤：

用专用雨量量筒量取10mm的清水

通过引水漏斗以0~4mm雨强之间任意雨强缓缓倒入上翻斗的引水斗内

待下翻斗最后一斗欲翻未翻时，即停止注水

用滴管量取定量清水，一滴一滴加入到翻斗内直到下翻斗翻转即停止滴水

依次反复试验，记录翻斗翻转次数与耗用水量

判断标准：对于0.2mm翻斗，翻转50次耗用水量应为9.80~9.90mm。

当倒水量>9.90mm，说明翻斗倾斜角度过大，应适当提高调节螺钉高度

当倒水量<9.80mm，说明翻斗倾斜角度过小，应适当降低调节螺钉高度

调节螺钉转一圈，能使精度改变2~3%

2. 衡量法（实验室校准）

这是更精确的校准方法，通常在实验室或专业校准机构进行：

设备要求：

标准玻璃量器

电子天平（III级）

砝码组（M3级）

卡尺、流速控制装置、计数装置、温度计、秒表等

校准条件：

温度：(20±5)℃

校准点：10mm降雨量，1mm/min降雨强度

传感器参数：分辨力0.1mm，标称承雨口径200mm

操作流程：

将电子天平放置在稳定无震动的水平台上，调节好水平并通电充分预热

使用天平的自动调整功能，推荐采用经过校准的M1级外砝码或M2级标准砝码进行自动调整

进行标准水量注入和测量比对

3. 雨强试验台校准

这是最精确的校准方法，必须按照国家标准GB/T11832-2002的要求在雨强试验台上进行校准或将仪器返回厂家校准。雨强试验台能够模拟不同降雨强度，全面评估传感器在不同工况下的性能。

翻斗调整方法

当传感器经长期使用发现测量误差超过最大误差要求时，应调整传感器基点。

1. 单翻斗雨量传感器基点调整

调整原理：用2 ml标准吸管吸入1.9 ml~2 ml的清水缓慢注入处于集水位置的翻斗内。

调整步骤：

如注入不到1.9 ml~2 ml的清水翻斗已翻转，则调整另侧翻斗下面阻止块的螺母，将阻止块稍稍降低些

如注入1.9 ml~2 ml的清水后翻斗还不翻转，则调整另侧翻斗下面阻止块的螺母，将阻止块稍稍升高些

当调好一侧翻斗后，按同样操作方法调整另一侧翻斗，直到两侧翻斗均调好为止

2. 误差计算与调整

误差计算公式：误差 = (传感器实际排水量 - 传感器测得的降水量) / 传感器实际排水量

调整方向：

当误差为"+"时：表示传感器测得的降水量小于传感器实际排水量，应减小计量翻斗的容量，将容量调节螺钉向内旋进

当误差为"-"时：表示传感器测得的降水量大于传感器实际排水量，应加大计量翻斗的容量，将容量调节螺钉向外旋出

调整量参考：

若误差为-2%时，可将一个容量调节螺钉向外旋出2/3圈

若误差为+6%时，可将两个容量调节螺钉各向内旋进1圈

容量调节螺钉每向内或向外旋转一圈，测量误差减少或增加3%左右

校准参数与技术要求

根据专业检测标准，翻斗雨量计校准需验证以下参数：

校准项目	技术要求	允许误差
翻斗容量	容量偏差	≤±2%
重复性误差	重复性	<0.5%
计数精度	误差率	<0.1%
响应时间	从降雨到响应	≤5秒
倾翻角度	角度公差	±1度
温度影响	-20℃至50℃偏差	<±1%
湿度影响	95%RH时误差	<±0.5%

校准后的再检定

两侧翻斗都调好后，需要用标准球进行再检定。需注意标准球换算问题：

标准球通常用于检测口面积为314 cm²的传感器

对于承水口面积为200 cm²的传感器，降雨量计算公式为：降雨量 = [标准球水量(cm³)/200(cm²)] × 10

或使用换算公式：本传感器测量的降雨量 = (314/200) × 标准球表示的降雨量

校准周期建议

新安装传感器：进行初始校准验证

常规使用：每年至少进行一次全面校准

恶劣环境：每6个月进行一次校准

应急情况：测量结果异常时立即进行校准检查

定期维护：根据气象站的要求，制定定期维护和校准计划

注意事项

现场应急校准的局限性：双速滴水法等现场方法只作为应急校准用，精确校准必须按照国家标准在雨强试验台上进行或将仪器返回厂家校准。

环境因素考虑：校准应在无风无雨的条件下进行，避免环境因素干扰。

记录完整性：记录每次校准的结果，包括标准液体的量和实际测量的量，确保校准记录的准确性和完整性。

专业机构校准：对于高精度要求的应用，建议将仪器送至专业计量机构如河南省计量测试科学研究院等进行校准。

总结

翻斗雨量计的校准是确保降水测量数据准确可靠的关键环节。通过规范的校准程序，能够及时发现并修正测量偏差，保证监测数据的科学性和可比性。用户应根据实际应用需求，选择合适的校准方法，建立规范的校准管理制度，并定期进行校准维护，以确保翻斗雨量计长期稳定运行，为气象水文监测提供可靠的数据支持。
