翻斗式雨量监测站使用指南

一、概述

翻斗式雨量监测站是一种基于翻斗式雨量传感器实现降水自动观测、记录与远程传输的综合气象水文监测设备。它广泛应用于气象预报、防汛抗旱、水文水资源监测、农业灌溉管理、城市排水系统监控以及地质灾害预警等领域。本指南旨在为用户提供翻斗式雨量监测站从原理理解到日常使用的通用操作指导。

二、工作原理

2.1 翻斗式雨量传感器工作原理

翻斗式雨量传感器的核心部件是一个由两个对称斗室组成的翻斗机构，翻斗通过中间的转轴支承在基座上。雨水经承雨口进入漏斗后，通过导流管流入位于翻斗一侧的斗室。当斗室内的雨水累积达到预设的感量（通常为0.1mm、0.2mm、0.5mm或1.0mm降雨量对应的水重）时，翻斗失去平衡而发生翻转。翻转过程中，该斗室排水，另一侧斗室开始接水，同时翻斗上的磁钢触发干簧管产生一个通断脉冲信号。每翻转一次，代表一定量的降雨发生。通过记录脉冲信号的累计次数，即可计算出总降雨量。

2.2 监测站系统组成

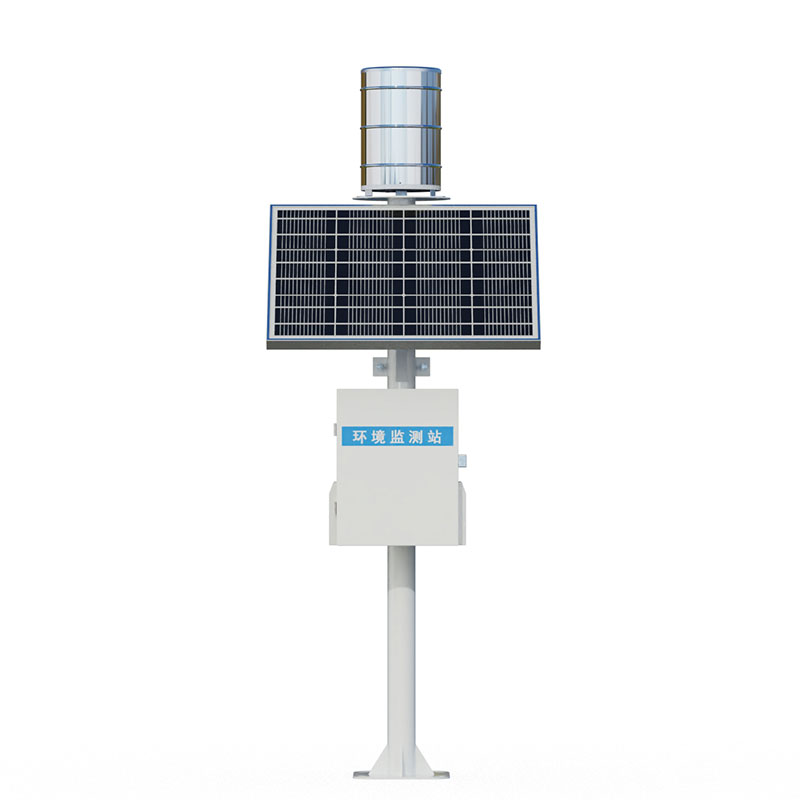

一个完整的翻斗式雨量监测站通常包括以下部分：

翻斗式雨量传感器：完成降雨量转换为电脉冲信号。

数据采集器：记录脉冲次数，并转换为降雨量数值，可存储数据。

通信模块：实现数据远程传输，支持4G、GPRS、NB-IoT、北斗、LoRa等。

供电系统：包括太阳能电池板、蓄电池或市电适配器，保证野外长期运行。

安装附件：承雨口固定件、水平调整装置、防风圈（可选）等。

数据传输平台：云端软件或本地监测中心，用于数据接收、显示、分析和预警。

三、主要技术特点

特性	说明
分辨率	常见0.1mm、0.2mm、0.5mm、1.0mm（每翻转一次对应的降雨深度）
测量精度	国家标准±4%以内（室内静态测试），部分优质产品可达±2%
承雨口直径	通常为200mm，面积314cm²，符合气象行业标准
最大降雨强度	一般支持4mm/min～8mm/min，特殊型号可达10mm/min以上
输出信号	干簧管开关量（脉冲）、RS485、电流环等
工作温度	-10℃～60℃（普通型），-40℃～60℃（加热防冻型）
防护等级	传感器IP65以上，采集器箱体IP65～IP67
供电方式	太阳能+蓄电池（典型值：12V 20Ah蓄电池+20W太阳能板）

四、安装方法

4.1 安装位置选择

翻斗式雨量监测站的安装位置直接关系到数据的代表性和准确性。应遵循以下原则：

空旷平坦：周围无高大建筑物、树木、广告牌等遮挡物，障碍物距离应大于其自身高度的2倍以上。

避开强风区：避免安装在屋顶边缘、风口或峡谷地带，必要时应加装防风圈。

远离振动源：避免靠近公路、大型机械等振动场所，防止振动引起翻斗误动作。

方便维护：预留维护通道，便于定期清洁和检查。

信号覆盖：对于无线传输型号，确保安装位置处于运营商信号覆盖范围内。

4.2 安装基座与立杆

通常采用预埋混凝土基础配合镀锌钢管立杆的安装方式：

开挖基础坑（尺寸建议40cm×40cm×50cm），浇筑C20混凝土，预埋地脚螺栓或法兰盘。

待混凝土完全固化后，安装立杆（直径76mm或89mm，高度1.2m～1.5m），调整垂直度后紧固。

在立杆上安装传感器固定支架和数据采集器箱体，箱体离地高度建议1.0m～1.2m，便于操作。

4.3 传感器安装与调平

翻斗式雨量传感器必须处于水平状态，否则会导致翻斗两侧感量不均，产生测量误差。

将传感器底座安装在支架平台上，通过底座上的水平调节螺钉进行粗调。

将水准泡（圆水泡）放置在承雨口端面上，调节三个支脚螺钉使水准泡居中。

若无水平泡，可使用高精度水准尺沿承雨口正交两个方向调整，直至水平。

紧固锁紧螺母，防止长期使用中松动。

对于配有防风圈的型号，按说明书固定防风圈，注意防风圈上沿与承雨口上沿齐平。

4.4 电气连接

将传感器的信号线（通常为红、黑、白三芯屏蔽线）连接至数据采集器对应端口：红色接电源正（+5V～+15V），黑色接电源负（GND），白色接脉冲信号输入端（P1或DI）。

将数据采集器电源线连接至蓄电池（注意正负极）。

连接太阳能电池板至充电控制器（或采集器内置的充电端口）。

若使用无线传输，安装SIM卡并固定天线。

所有接线完成并确认无误后，方可接通电源。

4.5 防雷与接地

在雷暴多发区域，监测站应做防雷保护：

立杆顶部安装避雷针，高度高出传感器至少0.5m。

采用直径不小于10mm的镀锌圆钢作为引下线，与接地体焊接。

接地电阻应小于10Ω。

数据采集器信号线可加装信号防雷器。

五、校准与测试

5.1 校准的必要性

翻斗式雨量传感器出厂时已进行初步标定，但在运输、长期使用或经历极端天气后可能出现偏差。建议每年至少进行一次现场校准或性能检查。

5.2 静态校准方法（注水法）

使用标准量瓶或计量注射器进行人工模拟降雨测试：

将传感器调至水平状态，断开输出信号线，连接脉冲计数器或使用采集器现场读数。

计算出翻斗翻转一次对应的水量：例如分辨率0.1mm，承雨口面积314cm²，则翻转一次的水量 = 0.01cm × 314cm² = 3.14mL。

用移液器或滴定管缓慢注入标准水量（如314mL，对应10mm降雨量），记录翻转次数。

每注入314mL后应等待10秒以上，让翻斗完全恢复稳定。

计算误差：误差 = （实测次数 - 理论次数）/ 理论次数 × 100%。误差应在±4%以内。

若误差超标，可调节翻斗上的定位螺钉改变翻斗的平衡容量，调整后重复测试。

5.3 系统联调测试

传感器校准完成后，进行整体系统联调：

接通所有设备电源，确认采集器正常启动。

手动触发几次翻斗（用滴管滴水），观察采集器是否记录到脉冲，数据上报平台是否显示相应降雨增量。

检查通信状态、数据上传间隔以及平台数据显示的实时性与完整性。

检查蓄电池电压及太阳能充电状态。

5.4 校准周期

新安装的监测站应在运行1个月内进行一次复核校准。

常规使用每6个月校准一次。

遇特大暴雨或外力碰撞后应及时校准。

更换翻斗、干簧管等关键部件后必须重新校准。

六、使用操作流程

6.1 日常开机与数据查看

检查供电系统：查看太阳能控制器指示灯状态，确认蓄电池电压正常（12V系统应在11.5V～13.8V之间）。

打开数据采集器电源开关（如有），等待约1分钟系统初始化完成。

登录数据接收平台（网页或手机APP），查看实时数据、历史曲线以及当前降雨强度。

确认传感器状态（如“在线”、“正常”），无数据异常报警。

6.2 数据采集与记录

监测站通常设置为连续自动采集，用户无需每天手动操作。采集器按预设间隔（如5分钟）统计脉冲次数并计算出时段降雨量存储。数据可通过以下方式获取：

远程传输：通过4G/GPRS定时（如每小时）将数据发送至中心服务器。

本地下载：使用笔记本电脑连接采集器USB或RS232接口，使用配套软件导出历史数据。

手动抄表：部分简易型设备配有机械计数器或LCD显示屏，可直接读取总累计降雨量。

6.3 数据质量控制

使用中应注意识别异常数据：

翻斗翻转频率不宜超过传感器最大响应能力（例如0.1mm分辨率的翻斗最大翻转频率约10Hz，对应雨强3.6mm/min）。若出现远超该频率的连续脉冲，可能为振动干扰或电气故障。

检查数据是否与附近雨量站或雷达估测雨量趋势一致，明显异常时应前往现场检查。

注意冬季积雪融化造成的滞后记录，加热型传感器需确认加热功能正常。

6.4 测量后收尾（临时现场操作）

对于非固定式或短期监测站，每次现场操作完毕后：

清洁承雨口、过滤网及翻斗表面，确保无杂物堵塞。

检查并拧紧所有固定螺钉，防止松动。

关闭采集器箱门并锁好，防止昆虫、灰尘进入。

记录本次操作时间、校准数据、电池电压等信息到维护日志。

七、维护保养

7.1 定期清洁

翻斗式雨量传感器最易受污物（如树叶、鸟粪、灰尘、昆虫）影响。清洁频率建议：

普通地区：每月一次。

多风沙、多昆虫地区：每两周一次。

雨季或台风季过后：立即检查清洁。

清洁步骤：

断开传感器信号线或使采集器处于待维护状态。

取下承雨口过滤网，用清水冲洗掉筛网上的杂物。

打开传感器外筒，小心取出翻斗组件（注意保护转轴）。

用软毛刷和中性洗涤剂清洗翻斗内外表面、漏斗、排水孔，不可使用有机溶剂。

用蒸馏水或纯净水冲洗干净，自然晾干后装回。

检查干簧管是否完好（可用磁铁靠近测试通断）。

重新安装后进行注水测试验证。

7.2 供电系统维护

每季度检查太阳能电池板表面是否清洁，及时清除灰尘、积雪或鸟粪。

测量蓄电池端电压，若12V系统电压低于11.0V或高于14.5V，应检查充电控制器或更换蓄电池。

蓄电池建议每3～5年更换一次。

7.3 防止翻斗粘连与结冰

对于冬季寒区（气温低于0℃），应选用带加热恒温装置的翻斗式雨量站，或冬季停用并加盖防护罩。

非加热型传感器在气温低于0℃时应停止测量，防止翻斗因结冰而损坏或产生错误信号。

7.4 通信与软件维护

定期检查SIM卡余额或流量剩余情况，避免因欠费导致数据中断。

关注平台软件更新，及时升级数据接收端程序。

备份历史数据，防止服务器故障导致数据丢失。

7.5 备用部件管理

建议现场备存以下易损件：翻斗总成（带转轴）、干簧管、信号线、过滤网、水平调节螺钉、熔断丝等。

八、常见故障及处理方法

8.1 无脉冲输出或数据为零

可能原因：干簧管损坏、磁钢脱落、信号线断路或接触不良、采集器脉冲通道故障、翻斗卡滞。

解决方法：

手动拨动翻斗，同时用万用表电阻档测量信号输出端应有通断变化，若无变化则干簧管或磁钢故障。

检查信号线连接是否牢固，有无断线。

观察翻斗能否自由翻转，清除异物或润滑转轴（使用硅脂，不可用油）。

更换采集器备用通道测试。

8.2 数据偏大或偏小

可能原因：传感器倾斜、翻斗两侧容量不平衡、过滤网堵塞导致流入不均匀、强风干扰、漏斗或排水孔堵塞造成溢流。

解决方法：

重新用水平尺校准传感器水平。

按注水法重新校准翻斗容量。

清洗过滤网和排水通道。

检查防风圈是否脱落。

在暴雨时若出现翻斗“跑得快”（来不及翻转造成多个脉冲丢失）则可能雨强超量程，需更换大分辨率翻斗或减小测量强度。

8.3 数据无上报或通信中断

可能原因：SIM卡欠费、信号弱、天线故障、采集器参数设置错误、服务器地址变更。

解决方法：

检查SIM卡状态和网络信号强度指示灯。

检查天线是否连接良好，必要时更换外置高增益天线。

重启采集器，查看是否能重新注册网络。

确认服务器IP、端口、APN等参数无误。

尝试本地连接读取数据，确定采集器是否仍在正常工作。

8.4 供电异常（蓄电池亏电）

可能原因：连续阴雨天导致充电不足、太阳能电池板损坏或脏污、充电控制器故障、蓄电池老化。

解决方法：

清洁太阳能电池板，确保朝向正南（北半球）且无遮挡。

用万用表测量太阳能板开路电压（晴天下应大于18V），若无电压则更换。

检查充电控制器指示灯状态，判断是否正常充电。

更换蓄电池或改用市电辅助供电。

8.5 测量噪声大（非降雨脉冲频繁出现）

可能原因：振动（大风、车辆、地震）、电磁干扰、翻斗复位弹簧失效。

解决方法：

检查安装立杆是否稳固，增加减震垫或重新加固基础。

信号线改用屏蔽电缆并单端接地。

在采集器软件中设置脉冲去抖动延时（例如50ms）。

检查翻斗是否因磨损而过于敏感，更换翻斗组件。

九、安全注意事项

防雷安全：安装避雷针并确保接地电阻合格。雷雨天气时禁止现场操作传感器或采集器，避免雷击伤害。

登高作业：立杆高度超过2m时，应使用安全梯并佩戴安全带，防止坠落。

用电安全：蓄电池正负极严禁短路。更换蓄电池时先断开太阳能板连接，避免产生火花。现场接线必须断电操作。

化学清洁剂：清洁翻斗时严禁使用酒精、丙酮、汽油等有机溶剂，以免损坏塑料部件表面张力特性。

防冻处理：冬季在非加热型站点应采取将传感器加盖或拆卸存储，防止冰冻胀裂翻斗。

数据保密：若监测数据涉及水文防汛或军事敏感区域，应遵守相关保密规定，不随意泄露位置和实时雨量数据。

人员培训：操作和维护人员应经过翻斗式雨量监测站专项培训，了解原理、校准方法和故障处理流程。
