电容式浪高仪使用指南

一、概述

电容式浪高仪是一种利用电容变化原理来精确测量液体表面波浪高度的专业仪器，广泛应用于流体力学实验、水工模型试验、海洋工程研究以及波浪水槽实验等领域。本指南旨在为用户提供电容式浪高仪从原理理解到日常使用的系统指导。

二、工作原理

2.1 电容传感原理

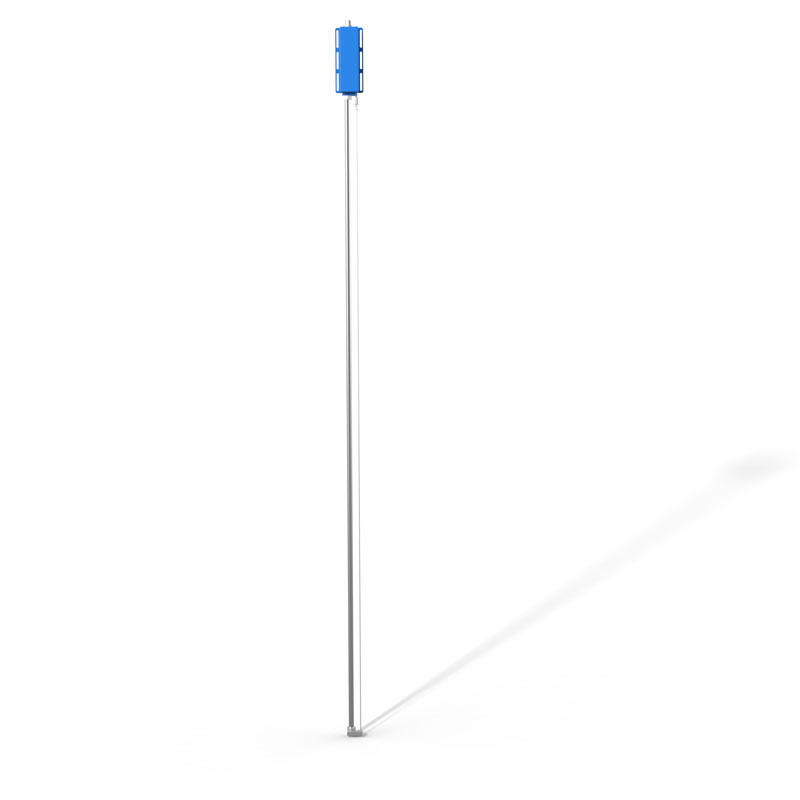

电容式浪高仪的核心是一个电极探头，通常采用同轴圆柱形电容探头结构，由一个中心电极和一个同轴的外壳电极组成。当探头部分浸入液体中时，液位高度的变化会改变探头电极间介质的介电常数，从而引起探头电容值的线性变化。

水和空气的介电常数存在显著差异：空气的介电常数约为1，水的介电常数约为80。当探头暴露在空气中时，电极间的介质主要是空气，电容值较小；当探头浸入水中时，电容值显著增大。探头浸入水中的深度与测得的总电容值之间通常呈线性关系，通过测量电容变化量，即可精确反算出液位高度变化。

2.2 信号转换与处理

浪高仪内部电子电路负责检测探头电容的微小变化，并将其转换成与之成比例的电压信号或频率信号。现代高精度电容式浪高仪通常采用高精度电容数字转换器，将微弱电容信号转换为数字信号，再经过数字滤波、温度补偿和线性化校准处理后输出。

三、主要技术特点

特性	说明
精度	可达±0.1% FS，分辨率达0.01–0.02 mm
量程	通常5 cm至数米，可按需定制
响应频率	最高可达100 Hz以上，适用于动态波浪测量
输出信号	数字输出或模拟输出
介质兼容性	适用于水、油等非导电液体；导电液体需加绝缘涂层
工作温度	通常为2℃至50℃，部分产品支持更宽范围

四、安装方法

4.1 安装位置选择

电容式浪高仪必须垂直安装于实验水槽或测量点位中。安装时需特别注意：要确保波高仪底端在波谷时仍然处于水下，否则探头在波谷处暴露于空气中会导致测量中断或数据失真。

4.2 安装固定

传感器通常采用一体式结构，可通过支架、夹具等安装于水槽侧壁或实验台架上。安装时应注意：

确保探头垂直固定，避免倾斜导致测量误差；

尽量减小对流场的干扰，选择侵入体积小的探头；

在船舶或移动平台实验时，需考虑探头姿态补偿，必要时加装倾角传感器。

4.3 电气连接

数字式浪高仪：多数现代数字浪高仪采用USB接口或RS485总线连接方式，直接从USB口取电，无需外接电源。连接电脑或集线器后，设备可自动识别和加载参数，即插即用。

模拟式浪高仪：常见的模拟浪高仪采用3线或4线制接线方式，一般包括电源输入正、电源输入负和模拟输出线。使用时需严格按照产品说明接线，注意输入电压不能超过极限参数，输出线不能与地线相连接，否则可能损坏传感器。

4.4 多通道扩展

如需同时采集多个测点的波高数据，可通过多通道集线器或RS485总线组网实现。部分系统最多可同时采集128至160通道数据，每通道采样率可达0.5–1 kHz。

五、校准方法

5.1 校准的必要性

校准是电容式浪高仪使用中至关重要的环节。电容值与浸没深度的线性关系需要在实验前进行精确校准，以建立液位高度与输出电压之间的对应关系。

5.2 校准周期

根据使用频率制定校准计划，建议每3–6个月校准一次，高频使用的设备应缩短校准周期。

5.3 校准内容

校准主要包括以下三个环节：

零点校准：在无波高输入时，调整仪器输出至零值；

量程校准：使用已知波高标准验证仪器测量范围；

线性度校准：将探头垂直浸入静水中，记录不同已知深度下的输出电压，建立电容与浸没深度的线性关系曲线。

5.4 性能验证

校准后应进行重复性测试，必要时可与其他可靠测量设备进行交叉验证，确保数据一致性。

六、使用操作流程

6.1 使用前检查

每次使用前应检查以下内容：

电源线、数据线连接是否牢固，避免接触不良导致数据异常或设备损坏；

仪器安装平台是否稳固，无强烈震动；

探头是否清洁，无污物附着；

若需预热，需按说明书要求预热至稳定状态后再进行测量。

6.2 数据采集设置

将浪高仪垂直安装于实验水槽中，确保探头底部在波谷时仍处于水下；

将电缆连接至计算机或数据采集系统；

运行随仪器配套的数据采集软件；

在软件中设定采样率、测量时间等参数；

确认各通道信号正常后，开始采集数据。

6.3 测量过程中注意事项

严格按照说明书操作，避免超量程使用；

避免碰撞或移动仪器，防止传感器位置偏移；

测量过程中保持周围环境稳定，避免强电磁干扰。

6.4 测量后收尾

及时清理传感器上的残留物，防止腐蚀传感器或接口；

关闭仪器电源，断开总电源，避免长时间待机耗电或元件老化。

七、维护保养

7.1 日常清洁

使用柔软无尘布或专用清洁纸轻擦仪器外壳，避免使用乙醇、丙酮等有机溶剂，防止腐蚀外壳或电子元件。清洁时避开通风口、接口等部位，防止灰尘或液体渗入内部。

7.2 防尘防潮

长期不使用时，用防尘罩覆盖仪器，并在罩内放置防潮硅胶袋。避免将仪器放置在粉尘多、湿度大的环境中。

7.3 环境控制

存储环境温度建议控制在15–30℃，湿度30–65% RH，避免恶劣温湿度导致元件变形或短路。传感器需远离磁场、强电磁干扰源，探头电缆应有屏蔽层并可靠接地。

7.4 定期检查

定期检查易损件并及时更换老化或损坏的部件；

定期进行重复性测试，验证仪器的测量一致性；

关注制造商软件更新信息，及时升级固件提升仪器性能。

7.5 水质影响

电容式浪高仪在清洁水体、实验室环境中具有显著优势。探头极易受污染，应定期清洁探极，选用抗粘附涂层，避免在油污环境中长期使用。导电液体需选用绝缘涂层探头，腐蚀环境建议选用钛合金或陶瓷探头。

八、常见故障及处理方法

8.1 读数不准确

可能原因：设备未正确校准、传感器位置不当、水质温度变化、探头附着污物。

解决方法：

重新进行校准操作，按说明书要求正确执行校准步骤；

检查设备是否处于水平位置，远离金属结构或高压电线等可能干扰信号的物体；

清洁探头表面，去除污物附着；

若问题仍然存在，可能需要对设备进行维修或更换。

8.2 信号输出异常或缺失

可能原因：电源问题、连接线松动、信号干扰。

解决方法：

检查供电电源是否正常，电压是否符合设备要求；

检查信号处理器引出线是否松动、脱落，表头固定螺纹及固定柱是否接触不良；

确认探头电缆屏蔽层接地良好，远离强电磁干扰源。

8.3 测量噪声大

可能原因：电磁干扰、接地不良、探头安装位置靠近扰动源。

解决方法：

检查电缆屏蔽层是否可靠接地；

调整探头位置，避开振动源和流态波动装置；

在数据采集软件中适当设置数字滤波参数。

8.4 连接通信异常

可能原因：驱动未安装、通信参数不匹配、设备地址冲突。

解决方法：

检查计算机是否正确识别设备，必要时重新安装驱动程序；

确认通信参数设置正确；

多通道系统中检查各设备的地址设置是否重复。

九、安全注意事项

严格按照参数接入电源，不能超过极限参数；

模拟输出线不能与地线相连接，否则会损坏传感器；

使用稳压电源，避免电压波动损坏设备；

定期检查接地线是否良好，防止静电或漏电；

使用具有可靠防水等级的探头进行水下安装；

禁止非专业人员拆解仪器，发现异常时立即停止使用并联系专业维修人员。

十、结语

电容式浪高仪作为一种高精度、高响应的波高测量设备，在流体力学实验和海洋工程研究中发挥着重要作用。正确的安装、规范的操作、定期的校准和及时的维护是确保设备长期稳定运行、获取精确测量数据的关键。建议用户在使用前仔细阅读设备配套的用户手册，并严格遵循本指南中的各项要求和注意事项。如有任何疑问，请及时咨询设备制造商或专业技术人员。
