GNSS接收机使用指南

一、概述

GNSS接收机（全球导航卫星系统接收机）是一种能够接收来自GPS、北斗、GLONASS、Galileo等全球导航卫星系统信号，并通过解算获得接收机所在位置三维坐标、运动速度、时间等信息的设备。GNSS接收机广泛应用于工程测量、地壳形变监测、导航定位、精准农业、气象探测等领域。本指南适用于常规GNSS接收机的安装、操作与日常维护。

二、设备组成

一套完整的GNSS接收机系统通常包括以下部分：

GNSS接收机主机：核心解算单元，负责接收卫星信号并进行数据处理。主机集成了射频前端、基带处理芯片、存储单元、通讯接口等。

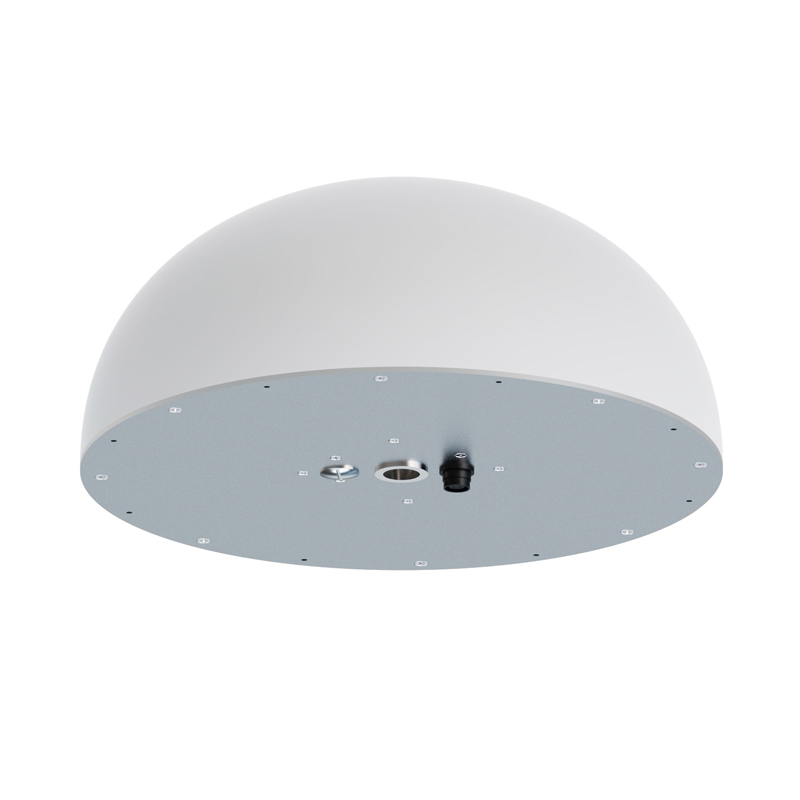

GNSS天线：接收卫星信号的传感元件，通常为右旋圆极化天线。天线性能（增益、相位中心稳定性）直接影响定位精度。

天线电缆：连接天线与主机的同轴电缆，用于传输卫星信号。电缆长度、衰减系数需满足接收机要求。

电源系统：可为内置电池、外接蓄电池或太阳能供电系统。支持直流供电，部分接收机支持交流适配器。

数据通讯模块：包括内置4G/5G、电台、蓝牙、Wi-Fi、LoRa等无线传输模块，以及RS232、USB、以太网等有线接口，用于数据传输和远程控制。

显示与控制单元：部分接收机配有液晶显示屏和按键，用于现场查看状态和参数设置；无屏机型可通过手簿、平板电脑或手机APP进行操控。

三脚架/对中杆/安装基座：用于架设天线和接收机，保证天线相位中心与测点标志精确对中、整平。

存储介质：内置存储器或外置SD卡，用于存储原始观测数据和解算结果。

三、设备安装

3.1 架设前的准备

检查接收机主机、天线、电缆、电池电量、存储卡等配件是否齐全且工作正常。

根据测量任务选择合适的工作模式（静态测量、动态测量、RTK等）。

熟悉测区环境，了解卫星信号遮挡情况、电磁干扰源分布。

设置接收机工作参数（采样间隔、高度截止角、数据记录方式等）。

3.2 天线架设

静态测量模式：

选择视野开阔、无高度角15°以上遮挡的位置。

远离大功率无线电发射源（如电视台、雷达站）、高压输电线（距离不小于50米）以及大面积水域（防止多路径效应）。

使用三脚架架设天线，通过对中器使天线相位中心与地面标志点严格对中，整平基座，对中误差一般不大于1mm。

量取天线高（斜高或垂高），量测多次取平均值并记录。

天线定向标志（若有）应指向正北（或指定方向），以减少偏心误差。

动态测量模式（RTK流动站）：

将对中杆架设于待测点，保持对中杆圆气泡居中。

将接收机主机安装在托架上，连接天线（部分机型为一体化设计）。

设置正确的天线高类型（杆高、斜高等）并输入手簿。

3.3 主机连接与电缆敷设

使用天线电缆连接天线与主机，电缆接头应旋紧并做防水处理（缠绕防水胶带或使用防水接头）。

连接电源线（外接电池或太阳能供电系统）。

连接数据通讯设备（如电台、4G模块等）。

所有电缆应避免过度弯折和受力，接头处需做防松和防水保护。

3.4 供电与启动

确认电源电压在接收机允许范围内（通常为直流9V～36V）。

开启接收机电源开关，观察指示灯状态：电源灯常亮、卫星灯闪烁、记录灯按采样间隔闪烁。

初次开机需等待一定时间（冷启动约30～90秒）完成自检和卫星捕获。

四、操作模式与使用步骤

4.1 静态测量

将接收机设置为静态测量模式，配置采样间隔（如1Hz、5Hz、10Hz）和高度截止角（通常为10°～15°）。

在待测点架设天线并量取天线高。

启动接收机开始记录数据，记录测点名称、天线高、开始时间等信息。

每个测点观测时长根据基线长度和精度要求确定，一般为30分钟至数小时。

观测结束后，关闭接收机，拆卸设备，备份数据文件。

4.2 动态测量（RTK）

基准站设置：

将基准站接收机架设在已知坐标点或未知点上，设置工作模式为基准站。

输入基准站坐标（若已知）或设置启动自动单点定位坐标。

设置差分数据格式（如RTCM3.2、CMR+等）、数据播发方式（电台、4G网络等）。

启动基准站，开始发送差分改正数。

流动站设置：

将流动站接收机与手簿（或手机APP）通过蓝牙连接。

设置流动站工作模式，匹配基准站发送的差分数据格式和数据链路。

在手簿软件中设置坐标系、投影参数、转换参数（四参数、七参数或校正参数）。

进行单点校正或点校正，获得当地坐标系统下的测量基准。

测量作业：

将对中杆架设于待测点，保持圆气泡居中。

待手簿显示“固定解”状态后，方可采集坐标数据。

每个测点应采集多个历元（如连续采集10次）取平均值，或设置采集时长（如3秒）。

记录点号、属性、天线高等信息。

结束作业：

测量完毕后，停止流动站记录，关闭手簿程序。

关闭基准站和流动站接收机电源。

整理并导出测量数据。

4.3 连续运行参考站模式

将接收机安装在固定观测墩或稳定的基座上，长期连续供电。

设置接收机为连续运行模式，配置数据采样间隔（如1Hz）和传输方式（实时流式传输或定时上传）。

通过远程管理平台监控接收机状态、下载观测数据。

定期对参考站进行稳定性校核和维护。

4.4 数据下载与解算

静态测量数据可通过USB、SD卡或无线网络传输至计算机。

使用后处理软件（如基线解算软件、平差软件）对原始观测数据进行解算，获取高精度坐标成果。

RTK数据可在手簿中直接导出为坐标文件（CSV、DXF等格式）。

五、参数设置

常用参数项及推荐设置（视具体品牌和型号而调整）：

参数名称	说明	常用设置
工作模式	静态、动态基准站、动态流动站、参考站	按任务选择
数据采样间隔	记录观测数据的频率	静态：1Hz～30Hz；RTK：1Hz～5Hz
高度截止角	低于该角度卫星不参与解算	10°～15°
卫星系统	启用哪些导航系统	GPS+北斗+GLONASS+Galileo
差分数据格式	RTK差分电文格式	RTCM3.2、RTCM3.3
数据链路	差分信号传输方式	电台、4G、NTRIP
坐标系统	输出坐标的椭球和投影	WGS84、CGCS2000、自定义
天线类型	选择对应天线相位中心模型	按实际天线型号选取
天线高量测方式	斜高/垂高/杆高	按实际量测方式选择

六、日常维护

6.1 日常检查

检查设备外观是否有破损、进水、腐蚀痕迹。

检查指示灯状态是否正常（电源、卫星锁定、数据记录、通讯链路）。

检查天线电缆接头是否松动、锈蚀。

清洁天线表面灰尘、积雪、鸟粪等遮挡物。

检查蓄电池电压和太阳能板（如有）的清洁度。

检查存储卡剩余空间，及时导出数据并格式化。

6.2 定期维护

每季度：

对接收机进行精度校核，与已知控制点比对，确认定位精度符合要求。

检查天线相位中心稳定性，必要时送专业机构校准。

检查所有电缆的完整性和屏蔽层接地状况。

对于连续运行站，检查接收机时钟误差和内部温度。

每半年：

对内置电池进行充放电测试，容量不足时更换。

检查防水密封件（O型圈、防水接头），老化后及时更换。

升级接收机固件至最新稳定版本（按厂商指导操作）。

每年：

对整套设备进行全面检测，包括信号接收灵敏度、数据完整性、通讯稳定性等。

清理机箱内部灰尘（仅限具备拆装条件的人员操作）。

检查防雷设施（浪涌保护器、接地电阻），接地电阻应不大于4Ω。

6.3 特殊时期维护

雨季前检查所有防水措施，加固天线基座，防止雨水倒灌。

雷雨季节前确认防雷器件有效，雷雨期间应停止室外作业并断开天线与主机连接（若无法切断，确保设备良好接地）。

高温季节注意设备散热，避免阳光直射主机（可加装遮阳罩）。

低温环境下使用保温措施或选用工业级宽温设备（-40℃～85℃）。

七、常见故障及排除

故障现象	可能原因	排除方法
无法开机	电池亏电、电源开关故障、电源线接触不良	充电或更换电池，检查电源线和接头，测量输入电压
卫星灯不亮/无法定位	天线未连接、天线遮挡严重、高度截止角设置过高、天线故障	检查天线连接，清理遮挡物，降低截止角，更换天线测试
RTK无法获得固定解	基线过长、差分信号中断、多路径效应强、卫星数量不足	缩短基线距离，检查数据链路，更换测点避开反射面，等待卫星条件改善
数据记录失败	存储卡未格式化、存储卡写保护、存储空间已满、记录参数错误	格式化存储卡，关闭写保护，清理空间，检查采样间隔设置
通讯连接失败（蓝牙/电台/4G）	信道冲突、信号弱、模块故障、SIM卡欠费	切换信道或频率，调整天线位置，检查SIM卡状态，重启模块
坐标精度差	天线高输入错误、未进行校正、转换参数错误、星历陈旧	重新量取天线高，执行点校正，检查坐标系和参数，温启动接收机
主机发热严重	长时间高负荷工作、散热孔堵塞、环境温度过高	降低采样频率，清理散热孔，移至阴凉处

排除故障时，应先从最简单的可能原因入手（如接线、电池、遮挡），再检查硬件故障。无法自行排除时，联系厂商技术支持。

八、注意事项

对中整平：静态测量时，对中误差和天线高量测误差直接影响最终成果精度，必须严格操作。

多路径效应规避：避免在水面、光滑墙面、玻璃幕墙附近架设天线，可使用抑径板或选择抗多路径天线。

天线高类型：不同天线高类型（斜高、垂高、杆高）对应不同的计算方式，务必正确选择并输入。

数据备份：及时下载并备份原始观测数据，避免因存储卡损坏或设备故障导致数据丢失。

固件与软件：使用官方发布的固件和数据处理软件，第三方软件可能导致解算结果异常。

环境适应性：普通GNSS接收机不具备防水防尘能力（IP等级较低），在雨雪、扬尘环境中使用需加装防护罩；工业级设备可耐受恶劣环境，但仍需避免浸水。

电磁干扰：接收机工作时应远离大功率无线电发射源、高压线、强磁体等干扰源。

运输与存储：设备应存放于干燥、无尘、无腐蚀性气体的环境中。运输时使用原厂包装箱，避免剧烈震动。

人员培训：操作人员应掌握接收机基本原理、操作流程、参数含义和故障处理技能，未经培训不得独立操作复杂测量任务。

合规使用：在涉及国家秘密的测绘任务中，应选用符合国家保密要求的GNSS接收机，并遵守相关法律法规。

九、主要技术参数（通用参考）

参数	典型指标
通道数	400通道以上（多系统多频点）
静态定位精度	水平：±（2.5+0.5×10⁻⁶×D）mm 垂直：±（5.0+0.5×10⁻⁶×D）mm
动态定位精度（RTK）	水平：±（8+1×10⁻⁶×D）mm 垂直：±（15+1×10⁻⁶×D）mm
冷启动时间	≤30秒
热启动时间	≤5秒
数据更新率	1Hz、2Hz、5Hz、10Hz、20Hz可选
差分数据延迟	≤20毫秒
工作温度	-40℃～＋85℃（工业级）
存储温度	-55℃～＋85℃
防水防尘等级	IP65～IP68（视型号）
供电电压	直流9V～36V
功耗	静态≤1.5W，RTK≤3W
通讯接口	RS232、USB、以太网、蓝牙、4G、电台

以上参数为通用参考值，具体以设备制造商提供的产品技术规格书为准。
