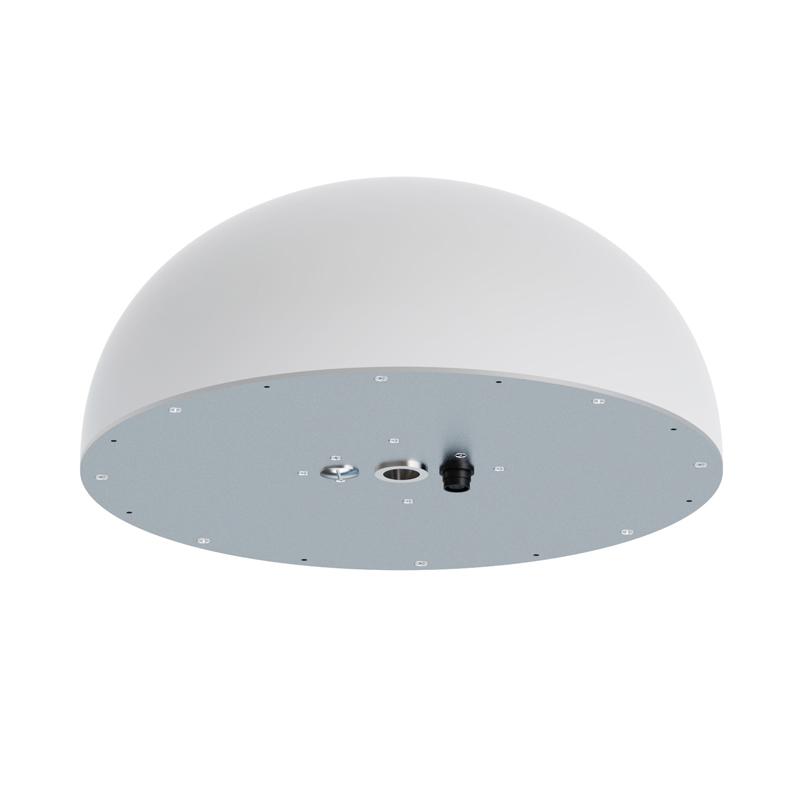

GNSS接收机校准

1 范围

本文规定全球导航卫星系统（GNSS）接收机在测绘、变形监测、工程建设等领域的校准要求，适用于静态、动态及实时动态（RTK）工作模式下的接收机校准。

2 规范性引用文件

GB/T 18314 全球导航卫星系统（GNSS）测量规范

GB 39496 尾矿库安全规程

JJF 1118 全球导航卫星系统（GNSS）接收机校准规范

CH/T 2009 全球导航卫星系统实时动态测量（RTK）技术规范

3 术语

天线相位中心：GNSS信号接收的等效中心点。

伪距：由卫星发射信号到接收机的时间差换算的距离。

载波相位：GNSS信号的载波波动相位。

多路径效应：卫星信号经反射后进入接收机产生的误差。

4 校准周期

使用场景	建议校准周期	触发校准条件
高精度变形监测	12个月	搬站、撞击、数据异常
工程放样	12个月	固件升级、天线更换
控制测量	12个月	长期停用后重启

5 校准前准备

5.1 资料准备

收集接收机型号、序列号、天线类型、出厂检验报告、上次校准证书。

5.2 环境要求

室外校准：卫星截止高度角≥15°，PDOP值≤4，无强电磁干扰。

室内测试：恒温实验室温度20℃±2℃，相对湿度40%~60%。

5.3 标准器

标准基线场（长度100~1000m，精度±1mm）

标准天线相位中心检定装置

频率计（分辨率0.1Hz）

高精度铷钟或氢钟

6 校准项目与技术指标

6.1 静态测量精度

等级	平面精度	高程精度	观测时长
一等	≤±(3mm+0.5ppm)	≤±(5mm+0.5ppm)	≥4h
二等	≤±(5mm+1ppm)	≤±(10mm+1ppm)	≥2h

6.2 天线相位中心误差

垂直分量偏差：≤2mm

水平分量偏差：≤1mm

随高度角变化率：≤0.5mm/°

6.3 RTK测量精度

模式	平面精度	高程精度	初始化时间
网络RTK	≤±(10mm+1ppm)	≤±(20mm+1ppm)	≤10s
单基站RTK	≤±(20mm+1ppm)	≤±(40mm+1ppm)	≤30s

6.4 内部噪声水平

L1频段伪距噪声：≤0.5m

L2频段载波相位噪声：≤2mm

7 校准方法

7.1 基线比对法

在已知坐标的控制点上架设接收机，同步观测4小时以上。

使用商用软件解算基线向量，与标准值比较。

计算平面残差和高程残差，取最大值作为校准结果。

7.2 天线相位中心测试

将待测天线与标准天线同轴安装。

在不同高度角（15°、30°、45°、60°）下观测卫星信号。

通过相对定位法计算相位中心偏移量。

7.3 RTK校准

架设基准站于已知点，移动站依次测量3个以上检查点。

统计平面坐标差值和高程差值，计算标准差。

验证固定解比例≥99%，初始化成功率≥95%。

8 结果处理

8.1 合格判定

所有校准项目均符合技术指标要求，判定为合格。

8.2 不合格处置

单项指标超差但可软件修正的，调整后复校。

核心部件（如晶振、射频模块）故障的，停止使用并维修。

8.3 校准证书

应包含：设备信息、校准依据、环境条件、校准结果、不确定度、校准日期、有效期。

9 记录与存档

校准记录保存期限不少于3年，电子数据应备份至独立存储介质。

10 安全注意事项

校准现场设置警示标识，防止无关人员进入。

高空作业（如天线安装）需系安全带。

雷雨天气禁止室外校准。

电气设备接地电阻≤4Ω。
