桥梁水位尺使用指南
一、产品简介
桥梁水位尺是安装在桥梁墩柱、桥头护坡或通航孔两侧，用于测量桥下河道水位高度的专用量具。它帮助管理部门、船舶驾驶员和沿岸居民直观掌握水位变化，为桥梁安全、通航管理、防汛预警提供重要依据。
常见类型包括：
刻度式水位尺：采用搪瓷、不锈钢或反光贴膜，直接刻画刻度与数字

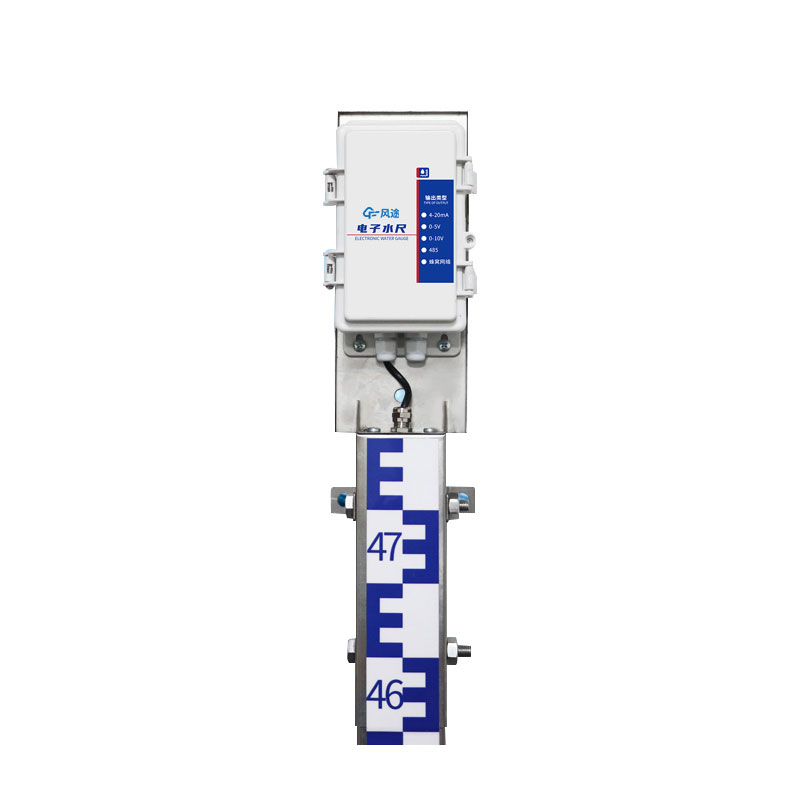

电子水位尺：内置传感器，可实时上传水位数据至监控中心
夜光/反光水位尺：夜间或低光照条件下仍可清晰读数
二、产品组成
一套完整的桥梁水位尺系统通常包含：
| 组成部分 | 作用 |
|---|---|
| 尺身（刻面板） | 显示水位刻度，最小精度通常为1cm或2cm |
| 固定件（支架/卡箍） | 将水位尺牢固安装在桥墩或护坡上 |
| 基准标定标识 | 标注零点高程或与水准点对应关系 |
| 警戒水位标识 | 红黄蓝等色带，标出警戒线、保证水位线 |
| （选配）电子模块 | 传感器、采集器、通信模块 |
三、安装要求
3.1 安装位置选择
安装于桥墩迎水面一侧，避开漩涡、回水区
位于船行不易碰撞、但又能被驾驶人员清晰看到的位置
通航桥梁应安装在通航孔两侧桥墩，并加装夜间照明或反光条
便于人工巡检和拍照对比的位置
3.2 安装步骤
清除安装面附着物（青苔、淤泥、松动混凝土）
根据水位尺长度，在桥墩上确定上下固定点
使用膨胀螺栓或专用卡箍固定水位尺，确保垂直（可用水准尺校准）
尺底（零点）应与当地水文基准面（或桥墩底部高程）对应，并在旁侧标注基准点说明
喷涂或粘贴警戒水位线（如黄色为注意水位，红色为封桥水位）
安装后用水准仪或全站仪复测零点高程，记录存档
3.3 注意事项
水位尺不得突出桥墩边缘过多，以免被漂浮物撞击损坏
固定件需做防锈防腐处理（热镀锌或不锈钢）
电子水位尺的线缆应穿管保护，避免长期浸泡
四、操作步骤（如何正确读数）
4.1 人工读数
确认基准：先找到水位尺上标注的零点（即“0”刻度对应的地面或最低水位）
观察水面：待水面平稳无剧烈波浪时读数（可连续读取三次取平均值）
视线水平：眼睛与水面保持水平，避免俯视或仰视产生误差
读取数值：读取水面所对应的刻度线数值（水面与刻度线相切的位置）
若水面在两格之间，按比例估算（如刻度精度2cm，水面位于3和4之间，读作3.5cm）
记录单位：通常以“米”为单位，记录格式如“2.35m”
4.2 电子读数（如配备）
查看现场显示屏或通过管理平台/手机APP读取实时水位
对比人工读数验证传感器准确性
4.3 警戒水位判断
当水位接近 黄色警戒线：启动预警，加强巡查
当水位达到 红色警戒线：立即采取交通管制或封桥措施（按桥梁管理规定执行）
五、日常维护
| 维护项目 | 频率 | 操作内容 |
|---|---|---|
| 清洁尺面 | 每月 | 清洗泥垢、青苔、鸟粪，确保刻度清晰 |
| 固定件检查 | 每季度 | 检查螺栓是否松动，支架是否锈蚀 |
| 反光/夜光性能 | 每半年 | 夜间或低光下检查是否可见，必要时重新贴膜 |
| 零点复核 | 每年汛前/汛后 | 用水准仪校核零点高程是否有沉降变化 |
| 电子设备检查（如有） | 每季度 | 测试传感器、通信、供电是否正常 |
六、常见故障及排除（针对刻度尺）
| 故障现象 | 可能原因 | 解决方法 |
|---|---|---|
| 刻度模糊不清 | 磨损、涂层脱落 | 重新贴反光贴膜或更换新尺 |
| 水位尺倾斜 | 固定松动、外力撞击 | 校准垂直度，紧固或更换固定件 |
| 读数与实际水深不符 | 零点基准错误或墩柱沉降 | 重新测定零点高程，修正记录 |
| 夜间无法看清 | 无照明或反光失效 | 加装太阳能照明灯，更换反光膜 |
| 电子读数异常 | 传感器污染、电池耗尽 | 清洁传感器，更换电池或维修 |
七、安全注意事项
涉水作业安全：水位较高时不要下水接触水位尺，应使用望远镜或无人机查看
高空作业防护：安装或维护桥墩上的水位尺时，需使用升降车、安全带、救生衣
通航安全：作业时应在上下游设置警示标志，避免与过往船只发生碰撞
防汛期间特别提醒：当水位上涨较快时，禁止人员在桥墩旁逗留
数据真实性：严禁私自涂改或遮盖警戒水位线，确保预警信息准确
八、常见问题（FAQ）
问：桥梁水位尺的零点应该从哪里算起？
答：通常从桥墩附近的最低河床高程或当地水文基准面（如黄海高程）起算。具体零点应在安装时由专业测量人员标定，并在尺旁标明。
问：如何判断是否该封桥？
答：根据桥梁管理部门制定的设计洪水位或桥下净空限值，当水位达到红色警戒线（即桥下净空不足安全高度）时应立即封桥。不同桥梁标准不同，请查阅该桥的养护手册。
问：为什么同一座桥上下游水位尺读数可能不同？
答：可能存在水面比降（坡度）、弯道水流、局部壅水等影响。以设计指定位置的尺子为准。
问：水位尺被船只撞坏了怎么办？
答：立即上报桥梁管理部门，在损坏处临时标记水位参考线（如用油漆画出），并及时更换新尺。
问：电子水位尺没电了还能用吗？
答：仍可人工目视读取刻度尺（前提是尺面仍清晰）。建议电子尺与机械刻度尺同时安装作为冗余备份。
九、记录表格示例（供巡查使用）
| 日期 | 时间 | 水位读数(m) | 是否超警戒 | 巡查人 | 备注 |
|---|---|---|---|---|---|
| 2026-05-28 | 08:30 | 2.15 | 否 | 张三 | 尺面清洁 |
| 2026-05-28 | 14:00 | 2.47 | 接近黄线 | 张三 | 上报值班室 |
