平板雷达水位计使用指南

分类:操作指南更新时间:2026-05-28

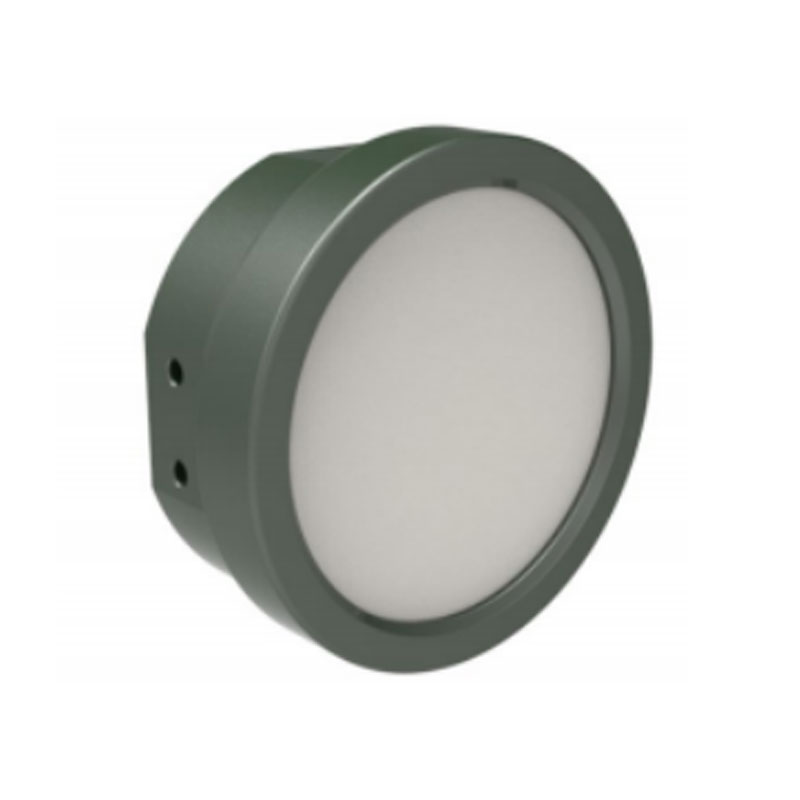

一、产品简介

平板雷达水位计是一种非接触式水位测量设备,采用调频连续波(FMCW)技术,通过发射雷达波并接收水面反射回波来计算水位高度。因其采用平板天线设计,具有波束角小、抗干扰能力强、体积小巧等特点,广泛应用于江河、湖泊、水库、渠道、城市内涝、排水管网等场景的水位监测。

二、工作原理

雷达水位计向水面发射连续调频雷达信号,信号遇水面反射后由天线接收。设备根据发射信号与回波信号之间的频率差,通过快速傅里叶变换(FFT)计算得到传感器至水面距离,再结合安装高程换算得出水位值。

平板天线结构使波束能量更集中,能有效减少水面波浪、漂浮物及岸边障碍物的干扰。

三、安装要求

3.1 安装位置选择

选择水流平稳、无明显漩涡或跌水的断面

避开进水口、闸门、弯道、突出建筑物等干扰源

确保测量范围内无桥梁、树枝、电线等遮挡物

安装点上方应有足够操作空间,便于检修

3.2 安装高度

有效量程内(通常0.2~30m或更高,视型号而定)

避免低于盲区距离(通常20~50cm)

较高水位时确保传感器不被水淹没

3.3 安装方式

提供支架安装、立杆安装、桥梁或横臂悬挂安装等方式。

基本步骤:

将安装支架固定于牢固结构上,确保垂直水平

雷达水位计底部与水面平行,波束中心垂直对准水面

使用水平尺校准,倾斜角度应<1°

紧固所有螺栓,防止风振或外力导致松动

3.4 接线说明

按照设备标签或说明书连接:

电源:通常为DC 9~28V(典型12V/24V)

输出信号:RS485(Modbus RTU)、4~20mA、SDI-12等

接地端子需可靠接地,防止雷击及静电干扰

具体接线请以产品随附说明书为准,不同品牌引脚定义可能不同。

四、参数配置

通过电脑软件、蓝牙APP或串口调试工具连接设备进行配置。

常用配置项:

参数 说明
工作模式 连续/触发/低功耗
输出协议 Modbus RTU / SDI-12 / 4~20mA
通讯地址 1~254
波特率 4800/9600/19200/38400bps
安装高程 传感器基准点至水准基面的高程
盲区范围 超出此距离的测量值无效
滤波参数 波浪抑制、异常值剔除阈值
零点修正 无水面时距离归零校准

典型配置流程:

连接电脑软件,搜索串口

读取设备当前参数

设置通讯地址、波特率

输入安装高程(如:5.320m)

设置水位阈值及报警值(可选)

保存参数并重启设备

五、数据读取

5.1 Modbus RTU方式

读取寄存器地址(以常见型号为例):

水位值(0x0000):单位cm或m,2字节整数

距离值(0x0001):传感器至水面距离

信号质量(0x0002):回波强度,dB值

设备状态(0x0003):正常/异常/低电压告警

具体寄存器地址请查阅对应产品手册。

5.2 4~20mA模拟量输出

4mA对应零水位(最低量程)

20mA对应满量程水位

通过电流值线性换算水位

5.3 SDI-12接口

使用标准指令采集数据,适合野外遥测终端。

六、日常维护

平板雷达水位计为非接触设备,维护量较小,但建议定期检查:

周期 维护内容
每月 清理天线表面灰尘、鸟粪、蛛网
每季 检查安装支架是否松动,紧固螺栓
每半年 使用水准仪或人工水尺比对测量精度
雨后/洪水后 检查设备是否受潮、线缆接口是否进水
每年 送专业机构标定或使用标准反射体自检

七、常见故障及排除

现象 可能原因 解决方法
无数据输出 供电故障/线缆断路 检查电源及接线
数据跳变或无效值 水面波动剧烈/有漂浮物 调整滤波参数/清理水面
水位明显偏低/偏高 安装高程设置错误 核对并重新配置高程
信号强度过低 天线脏污/波束遮挡 清洁天线/移除遮挡物
通讯失败 地址/波特率不匹配 复位设备或重新配置参数

八、安全注意事项

供电安全:使用稳定的直流电源,避免过压损坏设备

防雷接地:野外安装应配置防雷模块及可靠接地

高空作业:桥梁或高水位监测点安装时需佩戴安全带

不可浸水:设备主体不防水浸,安装高度应高于最高水位至少30cm

防拆防盗:开放环境安装建议加装防护罩及防盗螺钉

九、技术参数参考(典型值)

项目 参数
测量范围 0.2 ~ 30m(可选扩展至70m)
测量精度 ±2mm / ±3mm
分辨率 0.1mm / 1mm
雷达频率 24GHz / 80GHz
波束角 6° ~ 10°
防护等级 IP67 / IP68
工作温度 -40℃ ~ 85℃

不同厂家及型号参数存在差异,请以实际产品为准。
