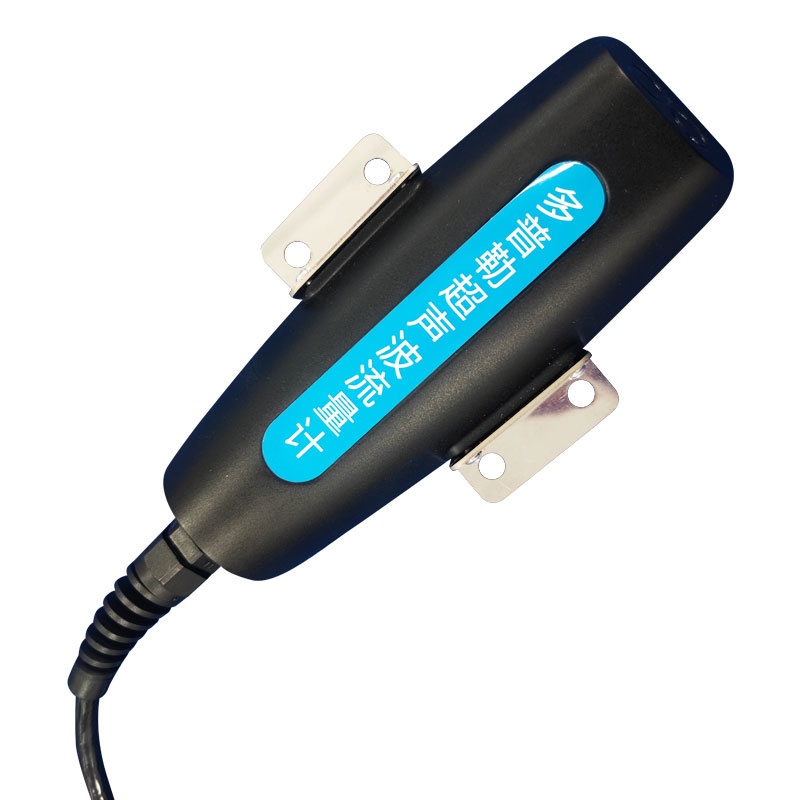

多普勒流速仪校准

一、概述

多普勒流速仪（Acoustic Doppler Velocimeter/Current Profiler, ADV/ADCP）是基于声学多普勒效应原理工作的流速测量设备。仪器向水体发射特定频率的声波脉冲，通过接收水中散射体（悬浮颗粒、气泡等）反射回来的回波信号频率偏移，计算水体相对于仪器的流速。其基础物理关系为：

f d  =    c   2f 0 v

式中：

f d 为多普勒频移（Hz）

f 0 为发射频率（Hz）

v为流速（m/s）

c为声波在水中的传播速度（约 1500 m/s）

流速仪最终输出的流速是仪器坐标系下的三维分量，需经过坐标转换、噪声滤除和质量评估后，得到地理坐标系下的真实流速。由于声速受水温、盐度、含沙量影响，且换能器存在安装偏差和电子漂移，必须通过校准建立测量值与真实值之间的修正关系。

二、校准依据标准

类别	标准代号	适用范围
国家计量规程	JJG 715—1991《流速仪检定规程》	转子式、声学式流速仪计量性能检定
水利行业标准	SL/T 443—2023《声学多普勒流速剖面仪》	ADCP 技术要求、检验方法及校准规则
水利行业标准	SL 140—2006《水泵模型及装置模型试验规程》	高精度流速测量的不确定度控制
国际标准	ISO 24578:2022《Hydrometry — Acoustic Doppler profiler》	声学多普勒剖面仪的安装、操作与校准
国际标准	ASTM D5413	声学多普勒流速仪野外现场验证方法

三、校准分类

3.1 实验室校准

在受控水槽环境中对仪器系统误差和响应特性进行标定，主要包括：

换能器增益与盲区检测：测定有效测量距离范围及近场盲区

声速校准：在不同水温下验证声速测量模块的准确性

静态零漂测试：静止水体中长时间采样，统计流速输出的零点漂移

动态响应测试：在已知流速水槽中验证线性度与响应时间

实验室校准主要解决仪器本身的电子、声学及信号处理误差，但无法完全反映天然水体的复杂散射环境。

3.2 现场校准（比测校准）

在实际工程水域中，将多普勒流速仪的测量结果与经计量检定的标准流速仪（如旋桨式流速仪、电磁流速仪）同步比对，修正系统偏差。这是多普勒流速仪投入使用前必须执行的环节。

四、现场校准实施条件

4.1 环境条件

校准水域应选择流态稳定、无漩涡、无强回流的顺直河段

避开桥梁墩柱、取水口、闸门等扰流建筑物，上游顺直段长度不小于 20倍水力半径

校准期间应避免降雨、强风及人为活动干扰

水体中应含有适量散射体（天然悬沙或人工投放），确保回波信噪比满足测量要求

4.2 标准设备

标准流速仪须持有有效期内计量检定证书

标准设备精度应优于被校准多普勒流速仪至少一个等级

配备钢卷尺、水准仪、温度计、盐度计等辅助测量工具

五、现场校准方法

5.1 定点比测法（适用于单点式多普勒流速仪）

（1）测点布置

在垂线上选取 0.2H、0.6H、0.8H（H为水深）三个相对水深测点，其中 0.6H 为主要校准层。

（2）同步测量

将多普勒流速仪固定于测杆上，置于预定水深

标准流速仪在同一位置、同一时刻进行人工测流

每测点连续采样时间不少于 60秒，采样频率不低于 1 Hz

每个测点重复测量 3次，取算术平均值

（3）数据处理

计算各测点流速相对误差：

E i  =    v Standard,i    v Doppler,i  − v Standard,i    ×  100%

式中  v Doppler,i 为多普勒流速仪第 i 次测量值， v Standard,i 为标准流速仪对应测量值。

5.2 走航比测法（适用于ADCP）

（1）断面布设

选择具有代表性的测验断面，断面方向与主流方向垂直，断面长度覆盖全河宽。

（2）比测方式

标准船载ADCP作为参照设备，被校准ADCP安装于同一船只

两设备换能器入水深度相同，水平间距不大于 2 m

沿断面往返航行 3个测回，航速保持稳定

（3）数据匹配

将两设备测量的流速数据按时间（±2 s）和空间（±0.5 m）进行匹配，计算对应单元的平均流速偏差。

5.3 误差判定标准

指标	允许限
单点流速相对误差	≤ ±5%
断面平均流速相对误差	≤ ±3%
流向偏差	≤ ±5°
重复性标准差	≤ 2%

六、参数修正与质量控制

6.1 系统偏差修正

当流速相对误差超过允许限时，采用线性修正模型：

v corrected  =  (1 +  δ) ×  v measured

式中修正系数  δ由多次比测数据统计得出：

δ =    n   1    i=1 ∑ n  (  v Doppler,i    v Standard,i    − 1)

6.2 声速修正

根据实际水温、盐度修正声速参数：

c =  1449.2 +  4.6T −  0.055T 2 +  0.00029T 3 +  (1.34 −  0.01T)(S −  35)

式中 T 为水温（℃），S 为盐度（‰）。

6.3 质量控制准则

相关系数（Correlation Coefficient） ≥ 70%

信噪比（SNR） ≥ 15 dB

误差速度（Error Velocity） ≤ 5% 或 0.05 m/s

剔除异常值（3σ准则）后，有效数据占比 ≥ 90%

七、校准周期与维护

情形	周期要求
常规运行	每12个月进行一次现场比测校准
长期连续运行	每6个月检查零漂，每12个月全面校准
经历极端工况（洪水、撞击）	立即进行校准检查
更换换能器或主板	重新进行实验室+现场双重校准

八、常见问题与处理

问题现象	原因分析	处理措施
流速读数持续偏大	换能器表面附着生物/泥沙	彻底清洁换能器表面
数据跳动剧烈	散射体不足，信噪比低	降低发射频率或增加功率
流向异常	安装倾斜或坐标设置错误	重新测量安装姿态角并修正
浅水测量失效	底部跟踪干扰	调整盲区设置或改用向上波束模式
温度读数漂移	温度传感器故障	用外部高精度温度计比对并修正

九、校准记录与报告

校准记录应包含以下内容：

仪器信息：型号、序列号、 firmware版本、换能器频率

环境参数：水温、盐度、水深、含沙量、流态描述

比测数据：标准值、测量值、偏差、修正系数

质量指标：相关系数、信噪比、有效数据率

结论：合格判定、下次校准日期、使用限制说明

校准报告需由持证操作人员签字，并加盖校准机构公章，作为仪器溯源性和数据合法性的证明文件。
