明渠雷达流量计使用指南

一、概述

明渠雷达流量计是一种基于非接触式雷达测量技术的高精度流量监测设备，广泛应用于明渠、河道、灌溉渠道等开放流道的流量测量。与传统的接触式流量计（如转子流速仪、超声波流量计等）相比，雷达流量计无需接触水流，不受泥沙、藻类、漂浮物及水质影响，具有安装维护便捷、测量速度快、寿命长等显著优势。本指南旨在为用户提供从设备选型、安装调试到日常运维的全流程操作指导。

二、工作原理

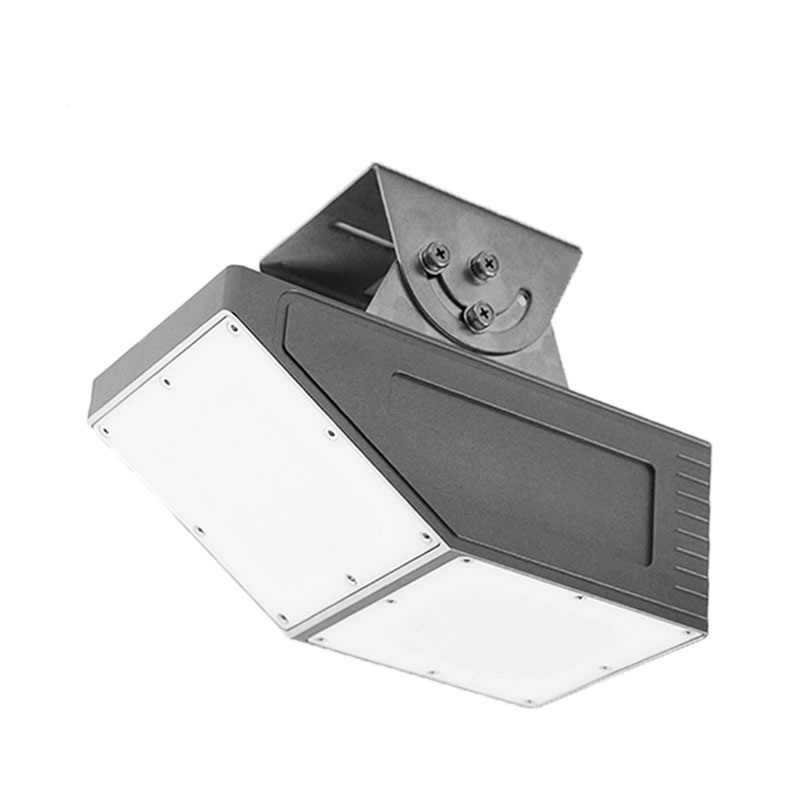

明渠雷达流量计主要由雷达流速仪、雷达水位计和流量计算终端三部分组成。其工作原理基于多普勒效应和流速面积法：

（1）流速测量：设备向水流表面发射电磁波（通常为24GHz频段），电磁波遇到运动的水面会发生散射并构成回波。由于接收到的回波频率相对于发射频率产生多普勒频移，该频移与水流表面流速成正比，通过测量频移即可计算水体表面流速。

（2）水位测量：设备利用飞行时间法测量水位——通过计算电磁波从发射到接收的时间差，结合电磁波传播速度，可算出传感器与水面的垂直距离，再依据预设的安装高度换算出渠道实际水位。

（3）流量计算：综合水位数据和断面形状参数（矩形、梯形、圆形等），计算当前过水断面面积；表面流速经模型计算后转化为断面平均流速；最后采用流速面积法计算瞬时流量与累积流量：流量 = 平均流速 × 过流断面面积 × 修正系数。

三、设备选型要点

合理的设备选型是保证测量精度的前提，应根据实际工况选择适配的型号，重点关注以下参数：

（1）测量范围：流速测量范围应覆盖被测水体的实际流速变化。常规河道、明渠的流速范围为0.05~10m/s，选型时应确保量程覆盖正常流速及汛期高流速。量程比（最大流速与最小流速的比值）应优先选择≥100:1的型号，以适应旱季低流速和汛期高流速的变化。常见设备流速量程为0.05~30m/s，水位量程为0.4~40m。

（2）测量精度：常规工业级设备的流速精度应不低于±2%读数或±0.03m/s，水位精度不低于±3mm。对于水资源计量等高精度要求场景，应选择高精度型号（流速精度±1%读数、水位精度±2mm）。

（3）雷达频率与波束角：24GHz雷达适合宽河道、长距离测量，波束角较宽（10°~30°）；80GHz高频雷达适合低流速、高精度或狭窄明渠场景，信号强度更高。

（4）环境适配：室外安装设备防护等级应不低于IP67或IP68，工作温度范围需覆盖当地气候条件（一般-30℃~60℃）。供电方面，推荐选择低功耗型号（12V/24V直流供电），搭配太阳能供电系统可满足野外长期无人值守需求。

（5）断面类型支持：设备应支持矩形、梯形、U型、圆形及不规则断面等多种断面类型，内置丰富的断面计算模型，便于根据实际测量断面参数进行设置。

四、安装要求

4.1 安装选址

安装位置的选择直接影响测量精度。测量渠段应满足以下条件：

测验渠段宜顺直、稳定、水流集中，无巨大漩涡、乱流、回流等现象。

避免在排水口、垂直跌水、挡流板、河道弯曲或汇流处等位置安装。

测量断面宜规整，渠道最好进行硬化处理，传感器正下方避免杂草丛生或斜坡影响信号。

测验渠段应保持顺畅，防止漂浮物堆积。

对于有通航需求的天然河道，需将雷达流量计安装在通航高度以上。

4.2 安装高度与角度

安装高度：传感器安装高度应至少在最高水位以上0.5米处，防止被水淹没。安装高度一般在1米至20米之间。安装过高会导致回波信号变弱，尤其在低流速情况下；安装过低则不利于设备防盗保护。低流速测量时安装高度不宜过高，否则信号回波弱会导致测不到流速。

安装角度：雷达安装角度一般建议在45°~60°之间，确保雷达波以最佳角度入射水面并接收反射信号。对于分体式设备，流速探头的俯角通常可在20~60度范围内自动补偿。需要注意的是，安装角度越小，对降雨干扰抑制能力越强，但测量的起始速度会变大（反射信号变弱）。

水平方向：流速计波束建议朝来水方向，水平旋转角应尽量保持在0°，侧面安装时水平旋转角不应超过45~60度。

4.3 安装方式

明渠雷达流量计可采用多种安装方式：

挂壁安装：通过膨胀螺丝固定在渠道壁面或桥梁上。

抱箍安装：将设备固定在横臂上，适用于立杆或龙门架结构。

龙门架/缆道安装：由钢管柱、拉索、地锚等组成的龙门架结构，适用于大型渠道，需确保雷达波能照射到明渠的中轴线上。

三角支架安装：在明渠场景中采用三角支架固定传感器，确保雷达波与水面夹角稳定在45°±5°。

安装支架应牢固可靠，能够承受设备重量和风荷载，避免因振动导致测量数据跳变。安装时还需注意：流速仪所在面应正对来水方向，保持外壳上表面水平，水位计和流速计的雷达前方不得有遮挡物，否则会影响测量准确度。

五、参数设置与调试

5.1 基础参数设置

设备上电后，需通过调试软件或操作界面进行以下基础参数设置：

断面参数输入：输入渠道的几何参数，包括渠高（断面高度）、渠宽（断面宽度）。对于梯形渠道，还需输入边坡系数。对于矩形明渠，需输入底宽和边坡系数。

安装高度校准：设置传感器天线发射面至渠道底部的距离（安装高度）。在实际安装中，可通过实测水位数据反推校正安装高度值，确保水位计算准确。

参考零点设置：设置物位计4mA对应输出的测量值，作为流量低位限设置值——当液位低于该设定值时流量归零。

流量算法选择：默认采用速度面积法；对于规则断面可切换至水位-流量曲线法，通过输入实测水位-流量对应关系优化测量精度。

5.2 系数率定与校准

设备投用前需结合渠道实际断面尺寸进行参数校准，通过现场率定调整流速分布系数与断面面积计算模型，使测量数据贴合实际水流情况。

流速修正：由于表面流速转换为断面平均流速的模型可能存在偏差，需根据现场实测数据进行修正。修正关系为：修正流速 = 测量流速 × (修正系数K/1000) + (修正系数B/1000)。

渠道流速系数：不同渠道断面部位流速分布不同，岸边流速系数通常可根据实际测量环境取值（如梯形渠道两侧岸边流速系数可各取0.9）。

5.3 信号质量检查

调试过程中应检查雷达信号强度：水位信号强度应大于480，流速信号强度应大于50，否则需排查安装角度或遮挡问题。在实时波形模式下，合格信号应满足主峰突出、信噪比大于20dB；若出现多峰干扰，需调整安装高度。

六、操作指南

6.1 上电与连接

接通电源（通常为12V或24V直流电）后，观察状态指示灯——绿色常亮表示正常工作，红色闪烁需检查电源极性是否接反。设备支持RS-485（Modbus协议）、4-20mA、RS-232、SDI-12、CAN等多种通信接口。通过PC调试软件或数据采集系统可查看以下参数：水位、流速、瞬时流量、累计流量，以及设备型号、序列号和各部件状态。

6.2 日常操作流程

启动测量：上电后设备自动开始测量，数据更新频率通常为1次/秒。

数据读取：通过数据采集终端或远程监控平台实时读取水位、流速、流量等数据。设备内置数据统计功能，支持累计流量计算。

方向识别：设备可自动识别来水、去水方向，确保流量计算方向正确。

数据存储与传输：支持无线传输功能（4G/GPRS/NB-IoT），可将数据上传至后台服务器。设备具备断点续传功能，确保数据完整性。

七、维护与保养

7.1 日常维护

日常巡检：每日检查设备主机、传感器的外观，确认无破损、松动、进水现象；检查安装支架是否牢固，避免因振动或大风导致设备移位。

清洁维护：定期清洁传感器探头表面，清除附着的淤泥、杂物等。雷达波束范围内应保持无遮挡——树木枝叶、杂草等会影响信号质量。

参数与运行检查：查看设备显示界面，确认测量数据稳定，无异常波动；检查信号指示灯和通讯状态，确保数据传输正常。

7.2 定期保养

校准频率：建议每季度进行一次简易校准，对比实际流量与测量流量的偏差；每年联系厂家进行专业计量检定，修正传感器漂移。

主机维护：每季度对主机进行除尘处理，检查内部线路和接线端子；定期备份测量数据，防止数据丢失。

环境防护：户外设备需检查防护外壳、防雷接地是否完好；冬季做好防冻措施，防止设备结冰受损。

供电系统检查：对于太阳能供电系统，定期清洁太阳能板，检查蓄电池状态，确保供电稳定。

7.3 特殊情况处理

暴雨、洪水等恶劣天气过后，应及时检查设备状态，清理淤泥、杂物，确认设备无进水或移位后重新投入使用。长期停用时，应切断电源，拆除传感器并清洁干燥后妥善存放，再次启用前需全面检查校准。

八、常见问题与解决方法

问题现象	可能原因	解决方法
测量不到数据，显示为零	断面尺寸设置错误（渠高小于实际水位），程序默认水位溢出；探头被遮挡；安装角度不正	检查渠高设置，确保大于实际水位；清理探头遮挡物；校正安装水平度
水位测量不准	安装高度参数设置有误	通过实测水位反算修正安装高度值：实际安装高度 = 实测水位 + 计算空高
流速测量不准	表面流速转断面平均流速模型偏差	根据实测数据调整流速修正系数K值和B值，进行现场率定
数据跳变大	安装不稳（立杆晃动）；探头下有漂浮物、人或动物活动；探头照射面不平整	加固安装支架；在来水方向加装栅栏拦截漂浮物；平整渠面或除草
低流速测不到	安装高度过高导致回波弱；水面过于平静	适当降低安装高度；在水面制造少量反射源（如投放树叶）辅助测量
雨天测量干扰	雨滴被雷达误判为移动目标	离雨水越远干扰越小；启用设备内置的抗雨天干扰算法
断面参数输入错误导致流量偏差	底宽、边坡系数等参数与实际不符；水位基准点设置不准	现场复核渠道几何尺寸，重新输入准确参数；用水尺实测水深校正传感器零点

九、技术参数参考

以下为明渠雷达流量计的通用技术参数范围，实际参数请以产品说明书为准：

参数项	参考范围
流速测量范围	0.02~30m/s（与水流条件相关）
流速测量精度	±1%~±2% 读数
流速分辨率	1mm/s
水位测量范围	0.4~40m
水位测量精度	±2mm~±3mm
水位分辨率	1mm
雷达频率	24GHz / 26GHz / 80GHz
工作温度	-30℃~75℃
防护等级	IP67 / IP68
通信接口	RS-485（Modbus）、4-20mA、RS-232、SDI-12、4G/NB-IoT
供电电压	12~24VDC
传感器距水面高度	≥0.5m
