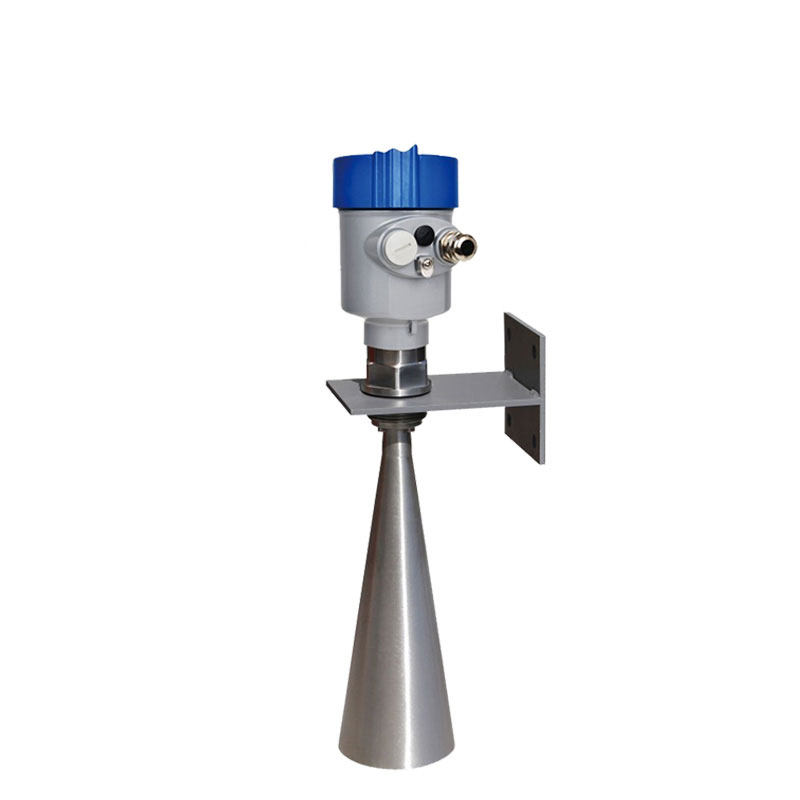

雷达水位计使用指南

一、概述

雷达水位计是一种非接触式水位测量仪器，采用雷达波测距技术，广泛应用于河流、湖泊、水库、渠道、排水管网、城市内涝监测、工业罐体液位测量等场景。与传统浮子式、压力式水位计相比，雷达水位计具有不受水体泥沙、腐蚀、结冰影响，无需建设测井，安装维护方便，测量精度高，适应恶劣环境等突出优势，尤其适用于含沙量大、水位变化剧烈、洪水期等复杂条件下的水位自动监测。

本指南旨在为用户提供雷达水位计从原理到安装、操作、维护的全流程使用参考，帮助用户正确掌握设备使用方法，确保水位数据准确可靠。

二、工作原理

雷达水位计基于调频连续波（FMCW）或脉冲雷达原理工作。设备内置雷达发射模块，向水面发射高频电磁波（常用频率为24GHz、26GHz或80GHz），电磁波遇到水面后发生反射，反射波被接收天线捕获。

通过测量发射波与反射波之间的频率差（FMCW方式）或时间差（脉冲方式），结合电磁波传播速度（光速），即可精确计算出雷达天线至水面的距离。再根据已知的天线安装高程（或相对于基准点的高度），换算出当前水位值。

基本计算公式为：

距离 L = (c × Δt) / 2 （脉冲雷达，c为光速，Δt为时间差）

水位 H = H₀ - L （其中H₀为雷达天线基准高程）

现代雷达水位计内置高精度信号处理算法，可有效抑制水面波浪、漂浮物等干扰，输出稳定可靠的水位数据。部分设备可同时输出水位、距离、信号强度等信息。

三、安装指南

3.1 安装位置选择

安装位置的选择直接影响测量精度和数据代表性，应遵循以下原则：

选择水流平稳区域：测量点应位于水面平缓、无剧烈波浪或漩涡的位置，避免在跌水、堰坝、弯道、汇流口等流态紊乱处安装。

避开障碍物：雷达波束角范围内不应有桥梁、树木、线缆、建筑物等固定遮挡物，也不应有杂草、漂浮物等可移动干扰物。

水面要求：水面应有足够的反射特性，普通清水、浊水均可正常工作。极度平静的水面或油膜覆盖时，雷达波可能发生镜面反射导致信号减弱，可适当调整安装角度或选择略有波纹的位置。

避免溅射干扰：在瀑布、高速泄流等溅射强烈的区域，水滴可能产生虚假回波，应避开此类位置。

便于维护：安装位置应便于人员到达进行清洁、校准等维护操作，同时兼顾设备安全，防止人为破坏或动物攀爬。

3.2 安装高度与角度

雷达水位计通常采用垂直向下安装方式，以确保测量精度和稳定性。

安装高度：雷达水位计的有效测量范围一般为0.2～30米（不同型号差异较大）。安装时应使最高水位不低于雷达的盲区距离（通常为0.1～0.3米），最低水位不超出最大量程。建议日常水位变化范围位于量程的20%～80%区间。

安装角度：常规安装要求雷达天线平面平行于水面（即垂直向下，与水平面夹角90°）。当水面波浪较大或存在镜面反射风险时，可允许小角度倾斜（通常不超过5°），但倾斜会导致测量路径增长并引入角度误差，建议尽量垂直安装。

波束角影响：雷达波束呈锥形发射，波束角通常为6°～12°。安装时应确保波束照射的水面区域在整个量程内均无障碍物。可通过公式 波束半径 ≈ 距离 × tan(波束角/2) 估算照射范围。

避开水面倒影干扰：垂直安装时，雷达波垂直入射水面，反射信号最强。若安装位置靠近岸边，应确保波束范围不包含岸壁或边坡。

3.3 安装固定

可使用立杆、桁架、桥梁、栈桥、测流平台等结构进行安装。支架应具有足够的强度和刚度，避免在大风或振动条件下晃动。

对于立杆式安装，需在岸边或堤顶建设混凝土基础，主杆高度应高于最高水位加上安全裕量（建议高于最高水位1米以上），探头通过横臂延伸至水面上方。

安装时应使用水平尺或角度仪校准雷达天线的水平度，确保天线面与水面平行。

注意防雷接地：雷达水位计安装在户外高处，必须做好防雷保护。金属支架应与防雷接地网可靠连接，设备电源和信号线应加装防浪涌保护器。

线缆敷设应穿管保护，避免裸露老化或鼠咬。

四、操作步骤

4.1 准备工作

设备检查：确认雷达水位计外观完好，天线表面清洁无附着物，线缆接头紧固无松动。

电源检查：确认供电电压符合设备要求（常见为12V DC或24V DC），电池电量充足。

通信检查：确认数据采集终端（RTU）或计算机与水位计通信正常，接口（RS485、RS232、4～20mA等）连接正确。

基准值确认：记录雷达天线的安装高程（或相对于水位基准点的高度），作为水位换算的依据。

4.2 开机与参数设置

接通电源，设备启动自检，指示灯正常闪烁。

对于带有显示屏或调试软件的设备，进入参数设置界面。

设置基本参数：

通信参数：波特率、数据位、校验位、设备地址（Modbus RTU协议常用）。

测量模式：连续测量、周期测量（如每10秒一次）或触发测量。

滤波参数：设置波浪滤波强度（低/中/高），以适应不同风浪条件。

量程设置：输入安装高度（天线至零点高程的差值）或直接设置水位零点对应距离值。

输出方式：选择输出原始距离值、水位值（米或厘米）或模拟量（4～20mA对应水位范围）。

保存参数并重启设备使设置生效。

4.3 数据读取

实时读取：通过调试软件、手持终端或RTU发送读取指令，获取当前水位、距离、信号强度等数据。

人工观测验证：安装后首次使用，应使用人工水位尺（或水准仪）在相同断面测量水位值，与雷达水位计读数进行对比，确认偏差在允许范围内（通常±1cm以内）。

连续监测：接入远程遥测系统后，设备按设定周期自动采集水位数据，并通过无线网络（4G、NB-IoT、北斗等）上传至监测中心平台。

数据存储：设备自带存储功能的，可定期导出水位过程数据，用于分析水位变化趋势。

4.4 调试与异常处理

若读数跳动较大，可适当增大波浪滤波强度。

若出现固定偏差，检查天线安装高程输入是否正确，或通过“零点校正”功能进行修正。

若信号强度过低，检查天线表面是否清洁、安装高度是否超出量程、水面是否有油膜或极度平静。

五、维护与保养

5.1 日常清洁

每月清洁：用柔软的湿布或海绵清洁雷达天线表面，去除灰尘、鸟粪、盐雾结晶等附着物。切勿使用硬物刮擦，以免损伤天线表面涂层。

雨季加强频次：雨季或水质污染严重的区域，建议每半月清洁一次。

冬季除冰：寒冷地区冬季积雪或覆冰会阻碍雷达波传播，应及时清除天线面上的冰雪，但不得使用锐器敲击。

5.2 定期检查

每月检查：

检查安装支架是否松动、锈蚀，紧固螺栓并做防锈处理。

检查线缆外皮有无破损，接口防水处理是否完好。

检查防雷接地线连接是否牢固，接地电阻应小于10Ω。

每季度检查：

复核雷达天线的水平度，如有偏移重新校正。

使用标准水准点或便携式水位计校验一次水位读数，误差超过±1cm时重新校准。

每半年检查：

检查设备密封性，特别是天线罩与壳体结合处，防止水汽渗入。

检查电源模块和浪涌保护器状态。

5.3 校准

初次校准：安装完成后，利用人工水位尺或水准测量确定精确的天线高程，并将该值写入设备。

定期校准：建议每半年进行一次现场比对校准。若水位误差超过允许范围（如±2cm），可采用以下方法：

方法一：修改设备参数中的“零点偏移”或“安装高度”值进行修正。

方法二：使用专用的雷达水位计校准器（模拟回波）进行实验室校准。

更换部件后校准：更换天线罩、雷达模块或线缆后，必须重新校准。

5.4 存放管理

长期不使用时，应将设备从支架上拆下，清洁干燥后放入原包装箱或防静电袋内。

存放环境要求：温度-20℃～50℃，相对湿度≤85%，无腐蚀性气体、无强烈振动。

内置电池的设备，长期存放前应充电至50%～70%电量，每3个月补充电一次。

5.5 供电维护

太阳能供电系统：定期清理太阳能电池板表面灰尘，检查蓄电池端子有无腐蚀，测量浮充电压是否正常。

交流供电系统：检查漏电保护器和稳压电源工作状态。

电池更换：铅酸蓄电池一般2～3年更换一次，锂电池3～5年更换一次，具体以实际衰减情况为准。

六、注意事项

6.1 使用注意事项

避免强电磁干扰：不要在雷达水位计附近使用大功率对讲机、无线电发射设备，否则可能导致测量值短暂跳变。

注意波浪影响：大风浪条件下，水面反射面不固定，水位读数可能会有±1～3cm的波动，属于正常现象。可通过设置合适的滤波参数减小波动幅度。

避开高温热源：雷达水位计应避免安装在蒸汽排放口、高温烟囱附近，高温水汽可能在天线表面凝结，影响信号。

雷雨天气保护：雷雨时尽量避免人工现场操作，雷电可能通过电源或信号线路损坏设备。

6.2 安装注意事项

避免多重反射：在狭窄的矩形渠道或井筒内安装时，雷达波可能在两侧壁之间发生多次反射，产生虚假回波。应尽量选择较宽的断面，或使用窄波束（小角度）雷达。

注意盲区：所有雷达水位计都存在近端盲区（通常为0.1～0.5米），当水位上涨至盲区范围内时，测量数据不可靠。安装时应使最高水位始终低于盲区下限。

禁止将雷达对准非水面物体：切勿将雷达水位计对着地面、植被、建筑物等，设备会将其误判为水面，输出错误距离值。

支架防振：桥梁、闸门等振动较大的结构上安装时，应增加减振垫或选择独立支架，以免振动干扰测量。

6.3 操作禁忌

禁止带电插拔通信线缆，以免损坏接口电路。

禁止使用高压水枪直接冲洗雷达天线。

禁止在水位计附近进行焊接作业，强电磁场可能永久损坏雷达模块。

禁止随意拆卸雷达天线罩，以免破坏密封性。

七、常见问题及处理方法

现象	可能原因	处理措施
无数据输出	供电故障/通信线路断路/设备死机	检查电源电压及接线；重启设备；检查通信接口及参数设置
水位读数恒定不变	天线表面严重污损/超出量程/回波丢失	清洁天线表面；检查水位是否超出量程或低于盲区；重新上电
读数跳动大	波浪过大/有漂浮物干扰/滤波强度不足	增大波浪滤波参数；检查波束范围内有无漂浮物；降低安装高度或改为小波束角雷达
与人工水位尺偏差大	天线高程输入错误/零点偏移/安装不水平	复核天线安装高程；执行零点校准；用水平尺校正天线水平度
信号强度过低	天线脏污/安装距离过远/水面平静如镜	清洁天线表面；检查是否超量程；可尝试将天线倾斜1°～3°打破镜面反射
雨天读数异常	雨水在天线表面形成水膜/雨滴产生回波	清洁天线并涂覆疏水涂层；启用设备内置的抗雨衰算法；调整安装角度
冬季数据异常	天线结冰/积雪覆盖	人工除冰除雪；可加装加热型天线罩（选配）
通信时断时续	接线松动/线路老化/电磁干扰	检查并紧固接线；更换屏蔽电缆；检查防雷器是否损坏
