1. 概述

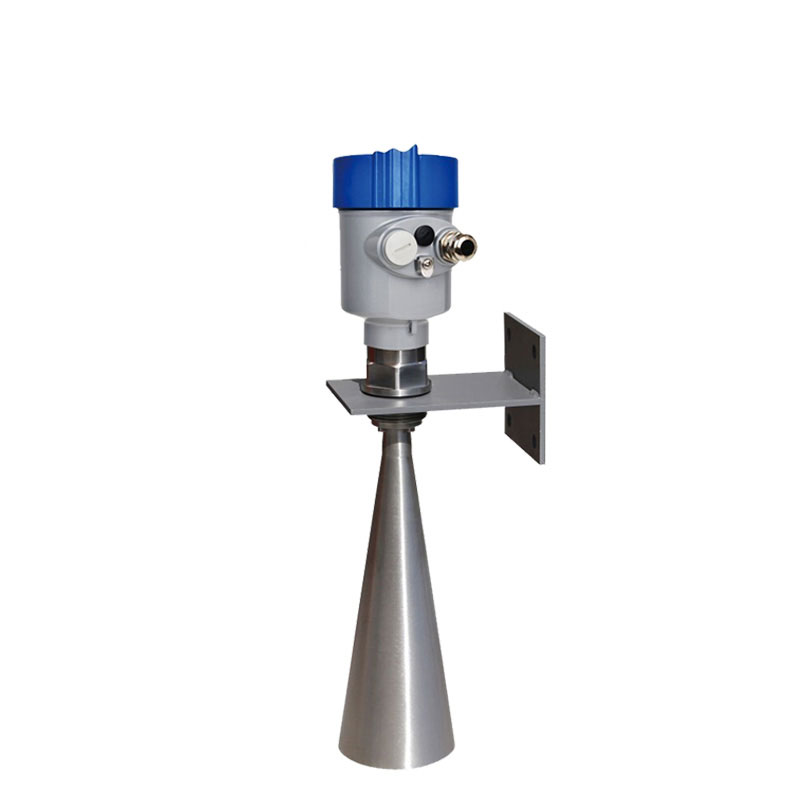

雷达水位计基于电磁波发射与接收的时间差（Time of Flight, ToF）原理工作。设备向水面发射高频微波脉冲，信号经水面反射后被天线接收，处理器根据电磁波在空气中的传播速度（ c ≈  3 ×  10 8m/s）及往返时间计算水位距离。

由于温度、压力引起的空气介电常数变化、天线老化、安装垂直度偏差以及水体泡沫等因素，均会导致测量产生系统误差。校准的核心目的是消除零点漂移，修正距离与真实水位之间的线性偏差，确保数据精度满足水文监测规范要求。

2. 引用标准与技术指标

标准/规范	适用范围
GB/T 11828.1-2019《水位测量仪器 第1部分：浮子式水位计》	虽针对浮子式，但其误差定义常被雷达水位计参照执行
SL/T 725-2016《水利监测专用仪器设备校验方法》	规定了雷达水位计的校验环境、项目和方法
JJF 1304-2011《超声波测厚仪校准规范**	部分距离校准方法可借鉴其静态校准逻辑
ISO 4373:2008《Hydrometry — Water level measuring devices》	国际标准，定义了水位计的精度等级和稳定性要求

通用技术指标要求：

测量误差：通常要求  ≤  ±1cm（高精度型）至  ≤  ±3cm（通用型）。

分辨率：一般不低于  1mm。

盲区：需符合设备说明书标称值，校准时需避开盲区范围。

3. 校准前准备

3.1 工具与设备

标准长度器具：经计量检定的钢卷尺（30m级以上，精度优于1mm）、激光测距仪。

核查基准：已知高程的水准点、水位标尺（水尺）。

环境控制：温度计（精度  0.1 ∘C）、气压计，用于修正声速（针对非接触雷达受温湿度影响较大的场景）。

辅助工具：水平尺、扳手、便携式电脑及调试软件。

3.2 安装检查

物理状态：检查天线表面是否清洁，有无结露、污垢或结冰；外壳密封是否完好。

安装垂直度：使用水平尺检查安装立杆或支架是否垂直，雷达波束中心轴应与水面保持垂直。

盲区规避：确认安装高度是否避开了设备的测量盲区（通常天线口下方  0.3m ∼  0.5m内）。

4. 校准方法

雷达水位计的校准分为静态干校准（实验室或现场无水调试）和动态湿校准（现场实流比对）。

4.1 静态干校准（距离标定）

此方法主要用于验证设备的测距模块准确性，适用于安装前验收或检修期间。

操作步骤：

设置基准面：选择一个平整坚硬的地面作为“零点基准面”。

空距测量：

将雷达水位计安装在已知高度  H的横梁或支架上。

使用钢卷尺精确测量从雷达天线发射面到基准面的垂直距离  D ref 。

读数比对：

通电启动设备，待读数稳定后，记录雷达显示的距离值  D read 。

计算偏差： ΔD =  D read  −  D ref 。

参数修正：

若偏差超出允许范围，进入设备菜单设置“距离偏移量”（Offset），输入  −ΔD进行补偿。

在量程范围内选取  3 ∼  5个不同高度点重复测试，确认全量程线性度良好。

4.2 动态湿校准（水位比对）

这是最核心的现场校准方式，通过比对雷达读数与实际水位来确定修正系数。

操作步骤：

水尺比对法（常用）：

选取参照物：选择断面顺直、水流平稳处的人工水尺或固定标尺。

同步读数：

在某一时刻  T，读取雷达水位计的数值  W radar 。

同时读取水尺的读数  W gauge 。

重复读取 3 次，取平均值。

计算修正值：修正量  ΔW =  W gauge  −  W radar 。

软件修正：将  ΔW输入至设备配置软件中的“水位偏移”或“基准值”设置项。

水准点联测法（高精度）：

已知高程：确定附近水准点的绝对高程  E bm 。

测量高差：测量水准点至雷达水位计安装法兰的垂直高差  H flange 。

理论水位：计算雷达测得的相对于法兰的水位值  W rel 。

真值计算：实际水位真值  W true  =  E bm  +  H flange  −  D current （ D current 为当前雷达测距值）。

对比  W true 与雷达输出值，进行系统修正。

多水位工况验证：

应在低水位、常水位、高水位三种工况下分别进行比对，确保修正后的设备在变幅范围内均保持准确。

5. 数据处理与误差分析

5.1 计算公式

水位值： H water  =  H install  −  D measure

H install ：安装高程（雷达天线底面至基面的高度）

D measure ：雷达测量的水面距离

相对误差： δ =    H range    ∣H measure −H true ∣   ×  100%

5.2 常见误差源及处理

误差类型	原因分析	处理措施
固定偏差	安装高度测量不准或初始设置错误	重新测量安装高度，设置软补偿
波动噪声	水面波浪过大、漂浮物干扰	增加滤波时间常数，启用防浪涌算法
温度漂移	未启用温度补偿或温补传感器失效	检查内置温度传感器，必要时进行温度补偿标定
虚假回波	井壁、阶梯、障碍物反射干扰	调整安装位置，设置虚假回波抑制区间（Mapping）

6. 校准周期与维护

场景	建议周期	说明
常规运行	12个月	每年汛前或汛后进行一次全面校准
恶劣环境	3~6个月	沿海潮间带、高含沙河流、结冰区
异常触发	即时	发现数据突变、长期无变化、与降雨量逻辑不符时
大修后	即时	更换主板、天线或重新刷写固件后

日常维护：

定期清理天线表面灰尘、鸟粪、蜘蛛网。

检查供电电压是否在额定范围内（通常为 DC 12V~24V）。

检查通信线缆接头防水胶圈是否老化。

7. 校准记录表（示例）

项目名称	XX水文站雷达水位计校准
设备信息	型号：______ 编号：______ 安装高程：______ m
环境条件	气温：______ ℃ 气压：______ hPa 天气：______
比对数据
序号	雷达示值(m)
1	10.250
2	11.480
3	12.760
校准结论	□ 合格（最大偏差  ≤2cm） □ 不合格，需调整参数 □ 故障，需返厂维修
签字	校准人：______ 复核人：______ 日期：______
