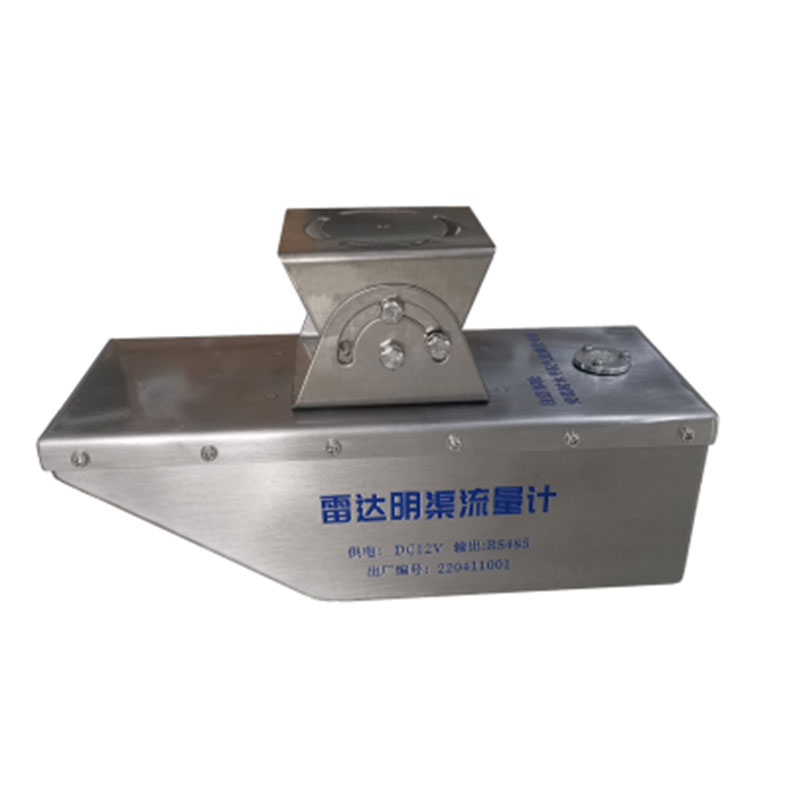

雷达水位流速流量传感器使用指南

雷达水位流速流量传感器是一种利用多普勒雷达技术进行非接触式流速测量的仪器，广泛应用于河流、渠道、排水管网、农业灌溉、水利工程等水文监测场景。与传统接触式测流设备相比，雷达水位流速流量传感器具有不受污水腐蚀、不受泥沙影响、土建简单、便于维护、保障人员安全等突出优势，尤其适用于含沙量大、漂浮物多以及洪水等复杂水情条件下的流速测量。

本指南旨在为用户提供雷达水位流速流量传感器从原理认知到安装、操作、维护的全流程使用参考，帮助用户正确掌握设备使用方法，确保测量数据准确可靠。

二、工作原理

雷达水位流速流量传感器基于多普勒效应原理工作。设备内置雷达发射天线，向水面发射高频电磁波（常用频率为24GHz），电磁波遇到水面上的波浪、悬浮颗粒或漂浮物等运动目标后发生反射，反射波被接收天线捕获。

由于水面运动目标随水流移动，与雷达之间存在相对运动，反射波的频率相对于发射波产生频移（即多普勒频移），该频移与水流速度成正比关系。仪器通过测量频移，结合特定算法自动计算出水流速度，并直接显示测量结果。

其数学关系可简化为：V = (F_doppler × λ₀) / (2 cosα)，其中F_doppler为多普勒频移，λ₀为雷达波长，α为雷达波发射方向与水流方向的夹角。仪器内置角度传感器，可根据实际倾角对流速进行自动补偿。

雷达水位流速流量传感器可结合水位数据（通过雷达水位计或外部水位传感器获取）和河道断面参数（如矩形、梯形等断面形状），依据流量计算公式（Q = V_avg × A，其中V_avg为平均流速，A为断面面积）进一步计算出瞬时流量和累计流量。

三、安装指南

3.1 安装位置选择

安装位置直接影响测量精度。应遵循以下原则：

选择水流平稳的河段：测量点应位于水流方向平顺、无回流和漩涡的区域，避开弯道、汇流口、跌水、堰坝等流态紊乱位置。

避开障碍物干扰：安装点上方应无树木、建筑物等遮挡物；雷达波束角范围内不应有杂草、树枝等可晃动干扰物。

顺直段要求：上游应有5倍以上渠道宽度的直段，下游应有3倍以上宽度直段，确保水流稳定。

避开急流与涡流区：测流段内无巨大块石阻水，无巨大漩涡、乱流等现象。

水面条件：水面应有一定的波浪起伏，以便雷达波有效反射；过于平静的水面可能导致回波信号微弱，影响测量准确性。

3.2 安装高度与角度

安装高度和角度是影响测量精度的关键参数：

安装高度：雷达距离水面一般建议为2～20米，尽可能在10米以内；最大高度不宜超过30米。水面平静时，应尽量降低安装高度以增强回波信号；测量极低流速（＜0.1m/s）时，可近距离测试，建议距离水面10～30cm。

安装角度：安装角度指雷达天线平面与水平面的夹角，建议控制在45°～60°范围内，45°左右为推荐值。雷达水位流速流量传感器应迎水安装，天线面朝向上游方向，使得水流速度显示为正向速度。

水平角约束：设备朝向与水流方向形成的水平角应控制在±3°以内，若现场条件无法满足，应准确测量水平角并输入设备上位机软件中进行补偿。

雷达波束覆盖范围：雷达波束呈锥状向外扩散，在相应距离上的照射范围可按公式估算，确保波束覆盖区域位于水面上方，不涵盖岸边的干扰物体。

3.3 安装固定

可使用支架、立杆、桥梁、横杆等结构进行安装，确保牢固可靠、无晃动。

对于立杆式安装，需在岸边建设钢筋砼基础，主杆上部安装悬臂，测速探头固定在悬臂伸向水面的一端。

户外环境安装应充分考虑防风、防雷、防鸟粪等防护措施。

安装完成后，应使用水平仪校准雷达天线角度，确保天线正对测量断面。

四、操作步骤

4.1 准备工作

在开始测量前，应完成以下准备：

检查设备状态：确认电量充足，显示屏无异常，传感器表面清洁无损。

评估测量环境：确认水面波纹或漂浮物充足——雷达依赖水面微动反射信号，静水或油膜覆盖水面可能导致信号弱。

固定设备：手持式设备可固定在三角架上以保证稳定；手持测量时，垂直角难以准确把握，建议尽量使用三脚架。

4.2 开机与设置

按下电源开关启动设备，等待自检完成。

根据需要设置测量模式，如单次测量、连续测量或定时测量等。

选择中文或英文操作界面，进入测量界面。

对于安装在支架上的固定式设备，需通过调试软件或配套程序设置通讯地址、波特率、水位零点基准及断面参数。

4.3 测量操作

将雷达探头对准水流方向，保持设备稳定。

按下测量按钮开始测量，仪器自动进行角度校正（内置角度传感器自动修正垂直角和水平角度）。

测量开始后10秒内垂直传感器自动锁定，期间不可改变设备姿态。

单次测量通常用时约60秒即可获得稳定的平均流速值。

观察设备显示的信号强度和质量，确保测量结果可信。

为提高数据可靠性，建议在同一测量点进行多次测量。

4.4 数据记录与导出

通过显示屏实时读取瞬时流速、平均流速、信号强度等数据。

带有存储功能的设备可将测量数据保存至本地，支持U盘导出为Excel表格。

记录测量时间、地点、断面位置、流速数值等辅助信息，便于后续分析。

测量完成后，按下结束测量按钮，关闭设备电源。

五、维护与保养

5.1 日常清洁

每周清洁：用干燥软布擦拭主机外壳、显示屏和雷达天线表面，去除灰尘、鸟粪等杂物。

每月深度清洁：断开设备电源，用软布蘸取中性清洁剂擦拭外壳缝隙和接口处，清洁后用干布擦干。

禁止用硬物或尖锐物品刮擦雷达面板，避免损伤雷达波束发射面。

对于安装在水质较差明渠的设备，每两周需清理雷达天线下方的遮挡物，如附着的水草、泡沫等。

5.2 定期检查

每日：通过远程监控平台查看设备运行状态，包括电池电量、信号强度、数据传输是否正常。

每周：现场检查安装支架是否松动、锈蚀，及时拧紧螺丝，锈蚀部位打磨后涂刷防锈漆。

每月：检查设备线缆（电源线、通信线）是否有破损、老化，接口处防水胶带是否脱落。

每季度：检查雷达天线角度，使用水平仪校准，确保天线正对监测断面。

5.3 校准

初次校准：设备安装完成后，应进行初次校准，包括零点校准和量程校准，按厂家提供的校准指南操作。

季度现场校准：每季度进行一次现场校准——水位校准可采用标准水位尺比对；流速校准通过与便携式标准流速仪在同一断面同步测量比对。

年度全面校准：每年联系专业机构进行一次全面校准，检测雷达发射功率、信号接收灵敏度等核心指标。

校准偏差处理：若测量误差超过±3%，需进入设备配置界面调整参数，直至符合精度要求。

5.4 存放管理

长期不使用时，设备应清洁干燥后放入专用收纳箱，箱内放置干燥剂防潮。

存储环境应避免高温、高湿、腐蚀性气体，温度控制在-10℃至30℃，相对湿度不超过60%。

每3个月开机测试一次，防止元件老化失效。

5.5 电池管理

便携式流速仪内置可充电锂电池，可连续使用8～10小时。

长期存放前应将电池充至约50%的电量，避免满电或亏电存放加速电池老化。

低温环境（0℃以下）使用时锂电池容量会下降30%～50%，建议提前准备备用电池或使用保温套。

设备长期不用时，每三个月进行一次充放电维护。

六、注意事项

6.1 使用注意事项

避免恶劣天气操作：雷雨天气尽量避免长时间户外操作；暴雨天测流需加大俯仰角至60°左右，并确保设备方向迎水。

避开电磁干扰：使用时应避开强烈电磁干扰区域，如高压线、无线电发射塔等附近。

注意运动物体干扰：雷达水位流速流量传感器可探测到远处运动物体（如车辆、行人、飞鸟、飘动的树叶等）。若瞬时速度突然异常增大，可能是探测到了干扰目标，应放弃本次测量并重新启动。

水面条件注意：水面过于平静时可适当降低安装高度以提高回波强度；低流速（＜0.1m/s）时，风对水面流速影响明显。

安全防护：户外操作时注意防雨、防雷，做好人身安全保护。

6.2 安装注意事项

避免镜面反射：待测水面平静无波澜时，雷达电磁波可能因镜面反射无法返回接收机，导致无法给出准确流速，应选择水面有波纹或漂浮物的区域。

避开漂浮物干扰：漂浮物（如水草、泡沫等）会对雷达信号产生一定干扰，使测量结果产生跳变，漂浮物离开雷达视野后测量可恢复正常。

降雨干扰：雨水本身属于运动物体，同样会被雷达测量到。雷达内置跟踪系统可避免测量结果跳变，为获得更好测量效果，降雨时可适当调低安装角度至30°左右。

防雷接地：户外安装的系统应检查防雷接地装置，确保接地有效，雷雨季节前重点排查。

6.3 操作禁忌

测量过程中不可随意改变设备角度，测量开始后10秒内传感器锁定姿态。

禁止用硬物刮擦雷达面板。

避免设备接触水面过深或摔落，防止进水或受到其他损坏。

禁止在雷雨天气长时间户外操作。
