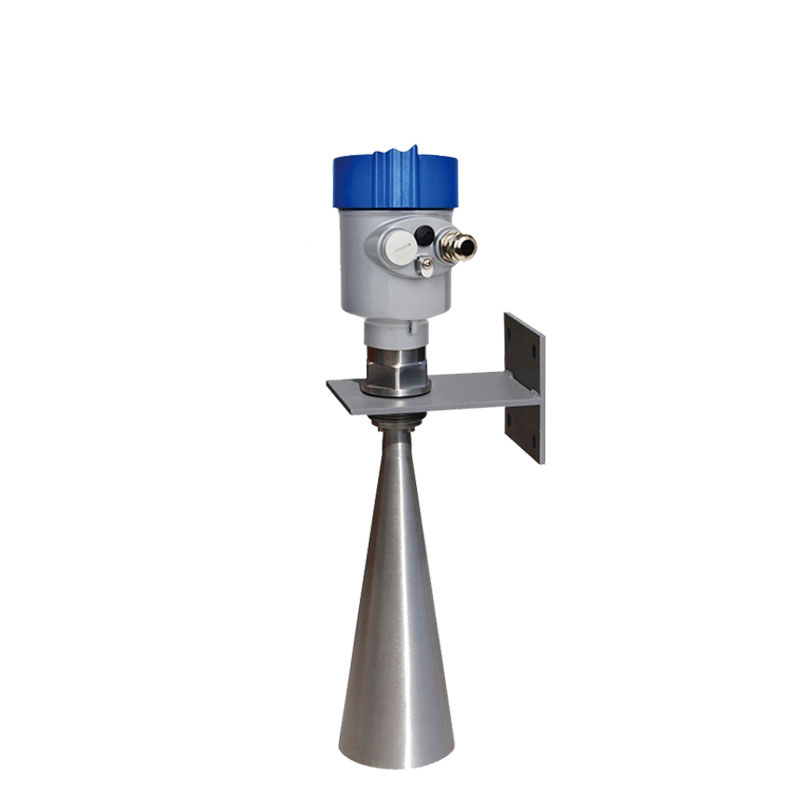

雷达液位计使用指南
一、概述
雷达液位计是一种利用电磁波(雷达波)反射原理进行非接触式液位测量的仪表。它具有测量精度高、不受介质特性影响、适应恶劣工况等优点,广泛应用于石油、化工、电力、冶金、水处理等行业。
本指南适用于通用型脉冲式或调频连续波(FMCW)雷达液位计的操作与维护。
二、工作原理简介
雷达液位计通过天线发射高频电磁波,电磁波遇到被测液体表面发生反射,仪表接收回波并计算发射与接收的时间差或频率差,从而换算出天线到液面的距离,再根据已知的安装高度得出液位值。
三、选型与安装要点
3.1 选型注意事项
根据介质特性(腐蚀性、粘附性、介电常数、温度、压力)选择合适的天线材质和类型
低介电常数介质(如液化气、轻烃等)需选择高频雷达或导波管安装方式
搅拌、泡沫、蒸汽、结晶等工况需选用适合的吹扫、防护或导波管结构
3.2 安装规范
安装位置:应避开进料口、搅拌器、挡板等干扰源,距罐壁保持足够距离(通常不小于200mm)
垂直对准:天线发射面应保持水平,垂直对准液面,避免倾斜
防干扰:避免安装在罐顶中央进料口正下方;多台雷达液位计之间保持足够间距或错频使用
导波管应用:对于低介电常数介质或罐内干扰较大的场合,建议使用导波管/旁通管安装
盲区考虑:仪表顶部和底部存在测量盲区,安装和设定量程时应确保最高液位不进入顶部盲区,最低液位不进入底部盲区
四、接线与电气连接
按照仪表接线图连接电源(通常为24V DC或220V AC)及输出信号线(4-20mA / HART / RS485 / 继电器等)
使用屏蔽电缆,屏蔽层在控制室侧单端接地,避免电磁干扰
防爆场所须遵循防爆接线规范,确保密封良好
上电前确认供电电压与仪表额定值一致
五、参数设置与调试
5.1 基本参数
罐高/空高:输入参考零点(通常为法兰基准面至罐底的距离)
量程:设定4mA和20mA对应的液位值
天线类型及尺寸:按实际配置选择
介质介电常数:粗略设置有助于优化回波处理(一般>1.4即可测量)
5.2 回波处理参数
近场抑制:抑制天线附近干扰回波
阈值/回波幅度:调整信号触发门限
虚假回波抑制:罐内固定障碍物(如搅拌桨、支撑架)可做回波映射或学习
跟踪速度:根据液位变化速率设置响应快慢
5.3 调试步骤
上电预热(约10-30分钟)
通过显示面板或手操器读取回波曲线,确认无异常干扰波
设置空罐或满罐条件下验证测量值
对比人工检尺或其他仪表进行校准
记录所有设定参数备份
六、日常操作与监控
定期观察仪表显示值是否与实际液位一致,记录异常波动
检查天线或法兰面有无结垢、结晶、腐蚀或附着物,必要时清洗
确认仪表外壳、电缆入口、防爆接头密封良好,无进水或受潮
对于高温或易结晶介质,检查吹扫装置(如氮气吹扫)是否正常工作
七、常见故障及处理
| 故障现象 | 可能原因 | 处理措施 |
|---|---|---|
| 无输出/无显示 | 供电故障、保险烧毁 | 检查电源、接线、保险丝 |
| 液位固定不变 | 天线结垢、信号失锁、参数错误 | 清洗天线,检查回波曲线,重新设定 |
| 液位跳动剧烈 | 干扰回波、液面波动、泡沫 | 调整虚假回波抑制,降低跟踪速度,安装导波管 |
| 液位偏低/偏高 | 零点或量程设置错误、安装高度输入错误 | 复核罐高、空高、量程参数 |
| 回波丢失报警 | 介电常数过低、天线被完全覆盖 | 改用导波管、更换高频雷达、增加吹扫 |
| 显示"满"或"空"锁定 | 进入盲区 | 调整安装位置或重新设定量程避开盲区 |
八、维护与保养
定期清洁:根据介质特性每3-12个月清洁一次天线和法兰面
紧固检查:检查法兰螺栓、接线端子、电缆接头是否松动
功能测试:每年进行一次回波曲线记录和比对,观察信号衰减趋势
防雷检查:雷雨季节前检查浪涌保护器(如有配置)
备件管理:储备同型号天线密封圈、电源模块等易损件
九、安全注意事项
不得在未断电状态下拆卸仪表电气部件
进入罐区或高处作业时穿戴好防护用品,遵守现场作业许可制度
测量腐蚀性、有毒、高温介质时,拆卸前须排空并置换罐体
防爆区域禁止带电开盖或使用非防爆通讯设备
使用雷达液位计进行罐旁显示或远程控制时,确保联锁逻辑正确
