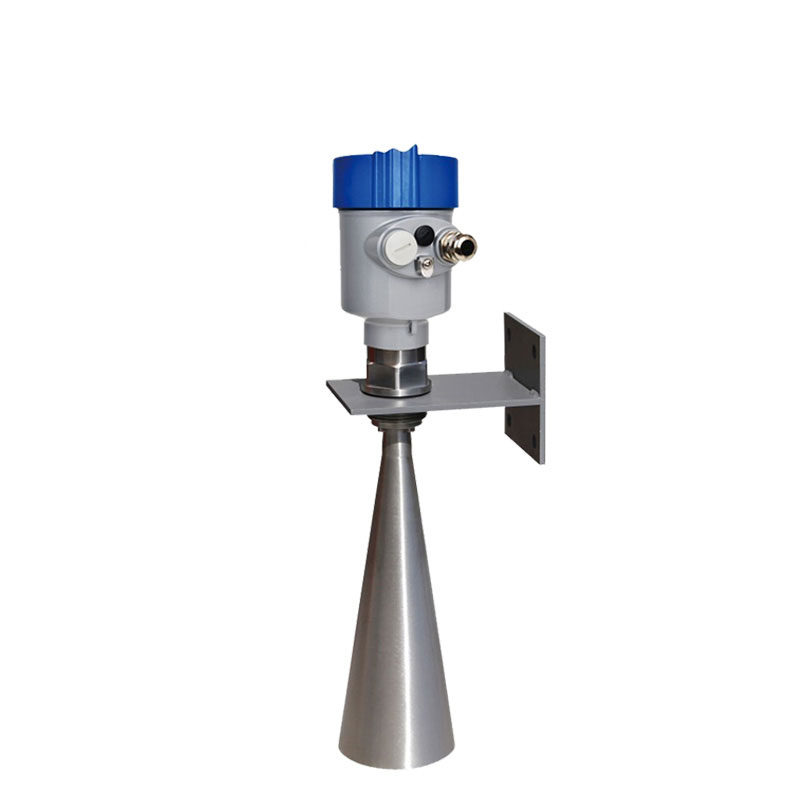

雷达液位计校准
雷达液位计是利用电磁波反射原理测量储罐、反应釜等设备内液体或固体物料高度的仪表。为保证测量数据的准确性与稳定性,需按规范流程进行校准。本文适用于通用型雷达液位计(脉冲式、调频连续波式)的安装后校准、定期维护校准及故障排查校准。
一、校准前准备
1. 设备与工具检查
确认雷达液位计型号、量程、过程连接方式(法兰/螺纹)、介质参数(介电常数、温度、压力)与设计要求一致。
准备校准工具:高精度钢卷尺(量程覆盖最大液位,精度±1mm)、标准液位计(作为参考比对,精度高于被测仪表1个等级)、万用表(检测信号回路)、防爆工具(易燃易爆环境必备)。
检查雷达液位计外观:天线无变形、积垢,安装法兰密封面无损伤,电缆接口防水完好。
2. 现场工况确认
介质状态:校准时介质需处于稳定状态(静止或匀速流动),避免沸腾、剧烈搅拌或泡沫层干扰。
环境条件:环境温度在仪表允许范围内(-40℃~+80℃,高温型需单独确认),无强电磁干扰源(如变频器、大功率电机)。
安全距离:校准作业需符合受限空间、高处作业等安全规范,必要时办理工作票。
二、校准操作流程
1. 零点校准(空罐校准)
确认储罐为空罐状态,确保罐内无残留介质或挂料。
进入雷达液位计参数设置界面,选择“零点校准”功能,输入当前实际液位值(0mm)。
等待仪表自动完成零点锁定,记录校准前的原始零点误差(如有)。
2. 满量程校准(实液校准)
向储罐注入已知体积的介质,通过标准液位计或人工检尺确定实际液位高度H实(单位:mm)。
待液位稳定后,在雷达液位计参数界面输入H实,执行“满量程校准”。
若采用多点校准(推荐),需在25%、50%、75%量程处分别重复上述步骤,建立线性修正曲线。
3. 信号干扰抑制
检查回波曲线:通过仪表调试软件查看回波强度(正常应≥15dB),若存在虚假回波(如罐壁、障碍物反射),需调整“虚假回波抑制”参数,手动屏蔽干扰信号。
优化安装位置:若因安装偏心导致测量偏差,需重新调整雷达液位计垂直度(偏差≤1°),确保天线中心对准液面中心。
三、校准验证与数据记录
1. 验证方法
静态验证:在校准完成后,再次测量实际液位,对比雷达液位计显示值与H实,误差应≤±3mm(常规精度)或符合厂家说明书要求。
动态验证:模拟工况波动(如缓慢升降液位),观察仪表响应时间与示值稳定性,波动幅度应≤量程的0.1%。
2. 数据记录
需记录以下内容并存档:
| 项目 | 内容 |
|---|---|
| 仪表编号 | 出厂编号、安装位置 |
| 校准日期 | 年-月-日 |
| 零点误差 | 校准前/后数值(mm) |
| 满量程误差 | 校准前/后数值(mm) |
| 环境温度 | ℃ |
| 操作人员 | 姓名/工号 |
四、注意事项
介质特性影响:低介电常数介质(如烃类)需缩短校准周期(建议每3个月一次);易结晶介质需定期清理天线结垢。
温度补偿:若介质温度变化超过±20℃,需重新进行温度补偿校准。
防爆要求:在爆炸危险区域操作时,必须使用防爆工具,禁止带电开盖。
软件版本:校准前确认仪表固件版本为最新,旧版本可能存在算法误差。
五、常见故障处理
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 示值跳变 | 天线积灰/挂料 | 清洁天线表面 |
| 无信号输出 | 电源故障/电缆断路 | 检查24V供电及接线端子 |
| 测量值偏低 | 虚假回波未抑制 | 重新设置干扰抑制参数 |
| 线性超差 | 量程设置错误 | 核对量程参数与实际罐高 |
