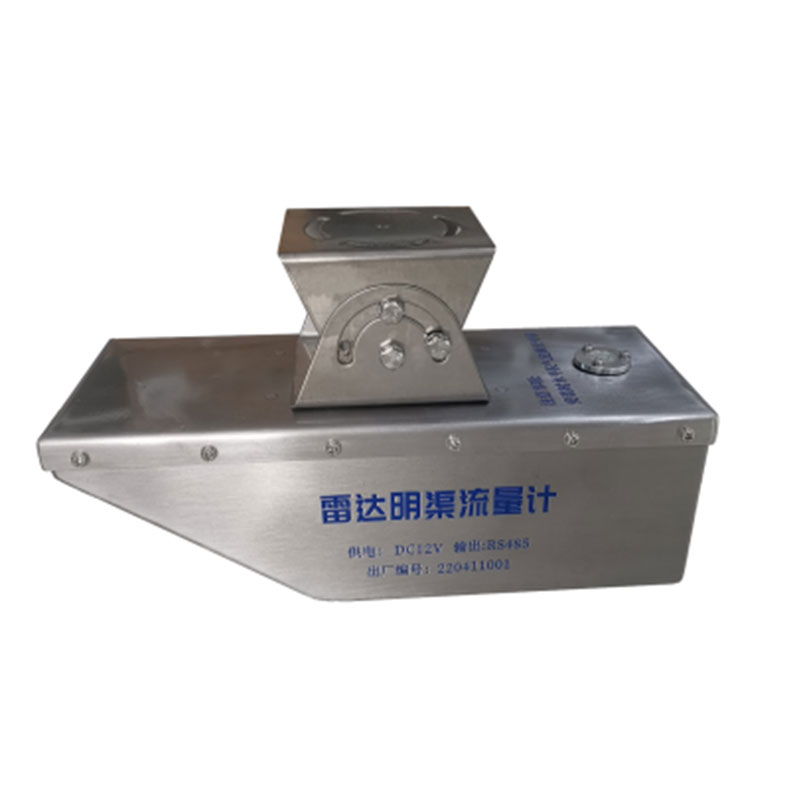

雷达水位流速一体机校准

雷达水位流速一体机作为一种高效的非接触式水文监测设备，其测量精度直接关系到水文数据收集的可靠性。受设备安装状态、环境温度变化、雷达元器件老化以及水面杂物反射等因素影响，设备长期运行后会产生测量误差。因此，制定并执行科学的校准程序是保障设备持续稳定工作的必要措施。

一、 校准周期与前期准备

校准周期的设定需结合设备的具体使用环境与监测要求。通常建议在设备投入使用前进行一次全面的初始校准。在日常运行中，若设备处于常规监测环境（水流平缓、无大量漂浮物），校准周期可设定为每年1次；若安装在水流湍急、泥沙含量高或极易发生雷击的恶劣环境中，校准周期应缩短至每3到6个月1次。此外，在遭遇强台风、暴雨等极端天气，或发现后台监测数据与实际工况出现明显偏差时，必须立即进行现场校准。

开展校准工作前，需做好以下准备：

工具与设备：准备高精度标准水位尺（或水准仪）、便携式标准流速仪（如旋桨式流速仪、ADCP等，其精度等级需高于被校设备），以及设备专用的调试线缆或蓝牙配置工具。

安全检查：确认一体机供电正常，天线表面清洁无污垢、无冷凝水积聚，且设备周围的遮挡物已清除。

参数记录：记录设备当前的各项基础参数（如流速系数、水位零点偏移、断面参数等），以便校准后进行比对分析。

二、 水位测量校准步骤

水位校准的核心是消除设备因安装高度变化或环境折射率改变导致的系统性偏差。

设置参考基准：在一体机正下方或上游平稳水域设置标准水位尺。也可利用水准仪测量一个已知的固定基准点高程。

读取比对数据：在静水或低流速工况下，同步读取标准水位尺的实测数值与一体机输出的水位数据。为确保准确性，建议在不同水位条件下（如低水位、中水位）进行多点测量比对。

参数修正：计算实测值与设备显示值之间的偏差。若偏差超出设备允许误差范围（通常为±1.5%），需进入设备配置界面，通过调整“水位零点偏移”或“水位基数”等参数，使设备显示数据与标准值完全一致。

三、 流速测量校准步骤

流速校准旨在修正雷达波束角偏移、水面植被干扰或底层流速剖面计算带来的测量误差。

选择比测断面：在校准断面上游一定距离处放置便携式标准流速仪。确保两者的测量区域在同一水流水断面上，且不受对方设备的干扰。

同步数据采集：在同一时段内，让一体机与标准流速仪进行同步测量。为保证数据的代表性，应在不同水流工况（如旱季低流速、雨季高流速）下分别采集数据，每个工况连续采集3至5组样本。

计算与调整：对比两组数据的平均值。若偏差较大，需根据设备说明书调整“流速系数”（通常在0.85至0.95之间）或修改信号滤波参数。调整完成后需再次比对，直至误差控制在允许范围内（通常要求≤±3%）。

四、 校准验证与档案归档

校准参数修改完毕后，必须进行最终的验证测试。

重复性测试：移除标准设备，让一体机在常态下连续运行一段时间，观察其水位和流速数据的变化趋势是否平稳，排除偶发性跳变。

数据记录归档：详细记录本次校准的时间、地点、环境状况、使用的标准器具及其检定有效期、校准前后的各项参数值以及最终的误差分析结果。将这些信息整理成校准报告并纳入设备档案，以备后续溯源与维护参考。
