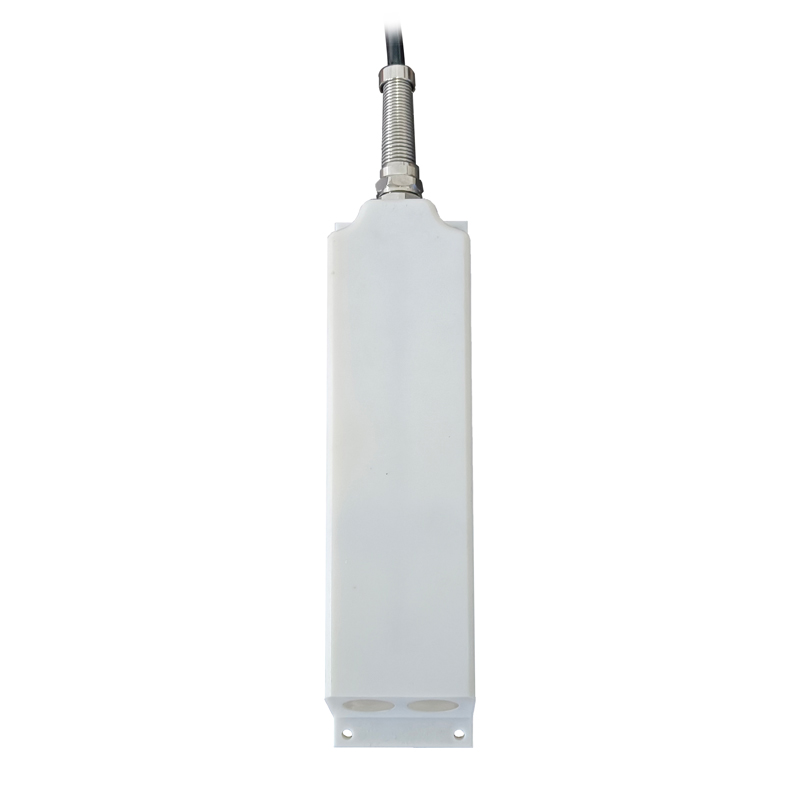

多普勒流量计校准

多普勒流量计是基于多普勒效应原理工作的超声流量测量设备。其通过向流体发射超声波，并接收随流体中悬浮颗粒或气泡运动的散射波，根据频率差计算流速。由于换能器老化、流体介质声学特性变化及电子电路漂移，该设备需定期进行校准，以确保流量数据的准确性。

一、 校准前准备

1. 环境与工况条件

实验室校准：环境温度控制在20℃±5℃，相对湿度≤85%RH，供电电压稳定在额定值的±10%范围内。

现场校准：应选择流态平稳的直管段，避免泵、阀门或弯头产生的湍流干扰。管道内流体应充满且流动稳定。

2. 标准器配置

选用经计量检定合格的标准表法或容积法装置作为比对基准。

标准电磁流量计/超声波流量计：精度等级应优于被校流量计一个数量级（如0.2级标准表校验0.5级多普勒流量计）。

标准容器与计时器：用于静态容积法校准，需精确测量时间和体积。

3. 设备检查

检查换能器表面是否清洁，耦合剂（若为外夹式）是否失效。确认流量计参数设置与实际管道直径、壁厚及流体声速一致。

二、 校准项目与实施步骤

1. 零点校准

在流体完全静止状态下进行零点调整。

操作：关闭管路阀门确保流体静止，进入流量计服务菜单执行“零点切除”或“自动调零”功能。

判定：此时流量计瞬时流量显示应为0 m³/h，累计流量无跳变。

2. 实流校准（多点验证）

在流量计正常运行量程内选取至少5个校准点（通常包括Qmin、0.25Qmax、0.5Qmax、0.75Qmax、Qmax）。

操作：

调节阀门开度，使流量稳定在某一校准点。

待流态稳定后，同步记录被校多普勒流量计的瞬时流量示值  Q read 和标准装置的流量值  Q std 。

每个点重复测量3次，取算术平均值作为该流量点的测量结果。

注意事项：对于外夹式传感器，需确保传感器安装位置与标准表位置保持足够距离，避免相互干扰。

3. 重复性测试

在常用流量点（通常为50%满量程）进行连续6次重复测量。

操作：不改变任何设备和参数设置，重复启停流体并记录读数。

计算：计算极差或相对标准偏差（RSD），评估仪表的短期稳定性。

三、 校准周期与维护

周期规定：常规使用环境下，校准周期为12个月。若应用于污水、浆液等杂质含量高或强腐蚀介质场合，建议缩短至6个月。

换能器维护：定期检查换能器表面结垢情况。声波耦合面若有沉积物，会显著衰减信号强度，导致测量值偏低。

档案记录：建立设备校准履历表，记录每次校准的日期、人员、误差数据及调整措施。

五、 特殊介质校准说明

多普勒流量计依赖于流体中的散射体（固体颗粒或气泡）。在校准非洁净水介质时，需注意：

浓度匹配：校准介质的含固量应与实际工况相近。若介质浓度发生剧烈变化，声学传播特性改变，会导致原有校准系数失效。

声速补偿：对于高温流体，需输入准确的流体声速或温度参数，以消除声速变化带来的测量误差。

完成上述校准流程并确认所有指标符合JJG（或ISO）相关规程要求后，方可判定该多普勒流量计合格并投入使用。
