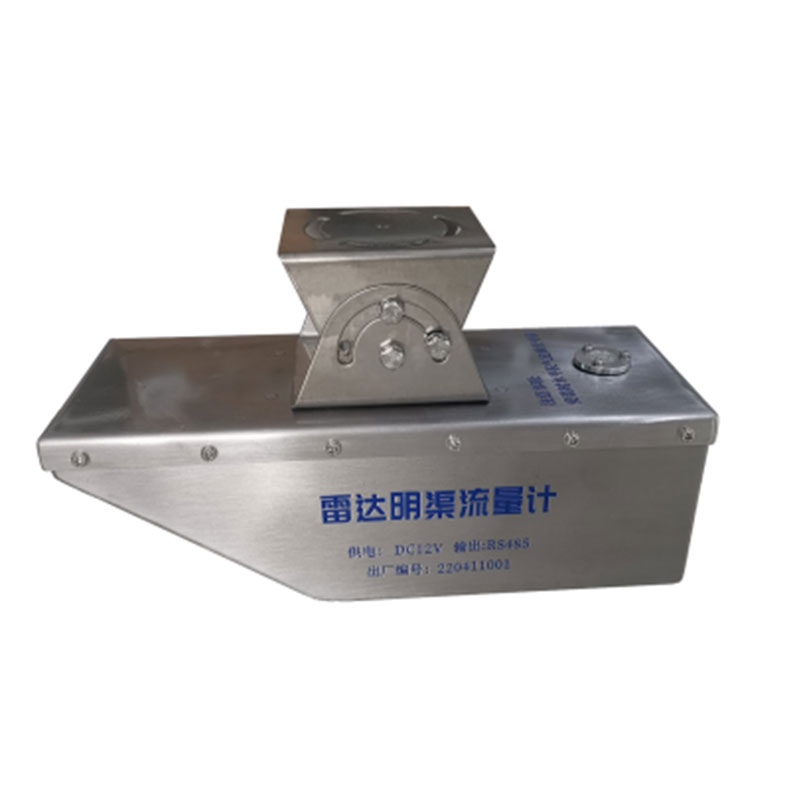

雷达流量计使用指南

一、产品简介

雷达流量计是一种非接触式流速测量仪器，利用多普勒雷达技术测量水体表面流速，并结合水位数据计算瞬时流量和累计流量。广泛应用于河流、渠道、排水管网、农业灌溉、水利工程等场景。

二、工作原理

雷达流量计通过发射连续波雷达信号，当信号遇到流动的水体表面时发生反射，由于水体的运动，反射信号的频率会发生偏移（多普勒效应）。仪器根据频率偏移量计算水体表面的流速，再结合水位传感器测得的水位数据，通过断面计算模型得出瞬时流量和累计流量。

三、安装要求

3.1 安装位置选择

选择水流平稳、无漩涡、无明显扰动的直段渠道或河道

避免安装在弯道、汇流口、跌水、堰坝等流态紊乱位置

上游应有5倍以上渠道宽度的直段，下游应有3倍以上宽度直段

确保安装位置上方无遮挡物，避免信号干扰

3.2 安装高度与角度

雷达天线应正对水面，与水面保持垂直或略倾斜（角度变化不超过产品规定范围，通常3°-5°）

安装高度根据测速范围确定，一般推荐3-15米

确保雷达波束覆盖区域的代表性位置，避免靠近渠壁或岸边

3.3 固定方式

可使用支架、桥架、横杆等结构牢固安装

避免振动和晃动，否则会影响测量精度

对于户外环境，应考虑防风、防雷、防鸟粪等防护措施

四、设备连接与配置

4.1 电源连接

确认供电电压符合设备要求（常见DC 6-30V或DC 12V/24V）

使用防水接头，确保连接可靠

太阳能供电系统需配置足够容量的蓄电池

4.2 通讯连接

支持RS485/RS232（Modbus RTU）、4-20mA、模拟量输出或无线传输（4G/ LoRa/ NB-IoT）

按照产品说明接线，注意A/B线或T/R对应关系

无线传输模块需配置网络参数

4.3 参数配置（通过调试软件或小程序）

设置通讯地址和波特率

设置水位零点基准（以安装位置或河底为参考）

输入渠道/河道断面参数（如矩形、梯形、圆形或自定义断面）

设置流速计算公式系数（需根据现场率定）

五、参数率定

为获得准确测量结果，安装完成后需进行现场率定：

水位率定：使用便携式水位尺或压力水位计对比校准

流速率定：使用便携式流速仪（转子式、声学多普勒等）在相同断面多点测量，建立对比修正系数

流量验证：在稳定流条件下，采用流速面积法或堰槽法验证总流量，必要时调整断面参数

建议每半年至一年重新率定一次，或当流场发生重大变化时重新率定。

六、日常使用与数据读取

6.1 操作步骤

上电后等待设备初始化完成（通常30秒-3分钟）

通过数据采集器、PLC、RTU或电脑软件读取数据

观察流速、水位、流量、信号强度等关键参数

检查数据是否在合理范围，确认无异常报警

6.2 读数说明

瞬时流速：当前表面流速，单位m/s

水位：从水位零点到水面的垂直高度，单位m

瞬时流量：断面瞬时过流流量，单位m³/s

累计流量：指定时间段内的累计总流量，单位m³

信号强度：反射信号强度（dB），过低（如<30dB）表示需要检查安装或测量环境

七、维护保养

项目	频率	内容
外观检查	每周	检查外壳、电缆、天线防护罩有无破损
清洁	每月	清除天线罩表面积尘、鸟粪、蜘蛛网等
电缆检查	每季	检查接头是否松动、氧化或进水
功能测试	每半年	对比便携式仪器验证测量准确性
防雷检查	每年	检查接地电阻及防雷模块有效性

八、常见问题及解决方法

现象	可能原因	处理措施
无数据或通讯失败	接线错误/通讯参数不匹配/设备未上电	检查供电及接线；核对波特率、地址
流速明显偏小	安装角度偏差/信号衰减/水面平静	重新调整安装角度；选择有波纹的位置
流速跳动剧烈	水面波浪/电磁干扰/流态不稳定	增加滤波参数；检查接地；更换安装位置
水位显示异常	零点设置错误/传感器遮挡/温度影响	重新校准零点；清理遮挡物
信号强度过低	安装高度过高/镜面反射/天线罩脏污	降低高度；清洁天线罩；调整角度
流量累计误差大	断面参数不准/未率定/断面变化	重新测量断面数据；进行流量率定

九、注意事项

安全第一：安装维护时注意高空作业安全和涉水安全，必要时佩戴救生设备

恶劣天气：暴雨、雷电天气应暂停户外作业，设备也需具备相应的防护等级（建议IP67及以上）

电磁干扰：避免与强电磁发射设备（如大功率电台、变频器柜）近距离安装

结冰影响：低温环境注意水面结冰会导致流速测量失效，应考虑加热或冰期停机

水体条件：雷达流量计适用于含泥沙、漂浮物较少的水体，过度浑浊不影响雷达测量，但严重泡沫或悬浮物会衰减信号

参考手册：本指南为通用内容，具体操作以您所购产品的官方技术手册为准

十、常见应用场景建议

场景	安装建议	特点
天然河道	高滩地、桥梁或专用支架；选择顺直段	需要人工率定，流速系数需现场标定
矩形/梯形渠道	中心线上方垂直安装	断面规则，流量计算精度高
排水管网/暗渠	检查井内壁安装，确保雷达波能覆盖水面	注意避免井壁反射干扰
农业灌溉渠道	低功耗太阳能供电，无线传输	适合分散式用水计量
工业排放口	防腐蚀外壳，注意蒸汽和高温	选择耐化学腐蚀型号

提示：雷达流量计虽免维护性较好，但测量精度高度依赖安装质量和率定工作。建议首次使用由专业技术人员指导完成安装与调试，并建立定期检定制度。
