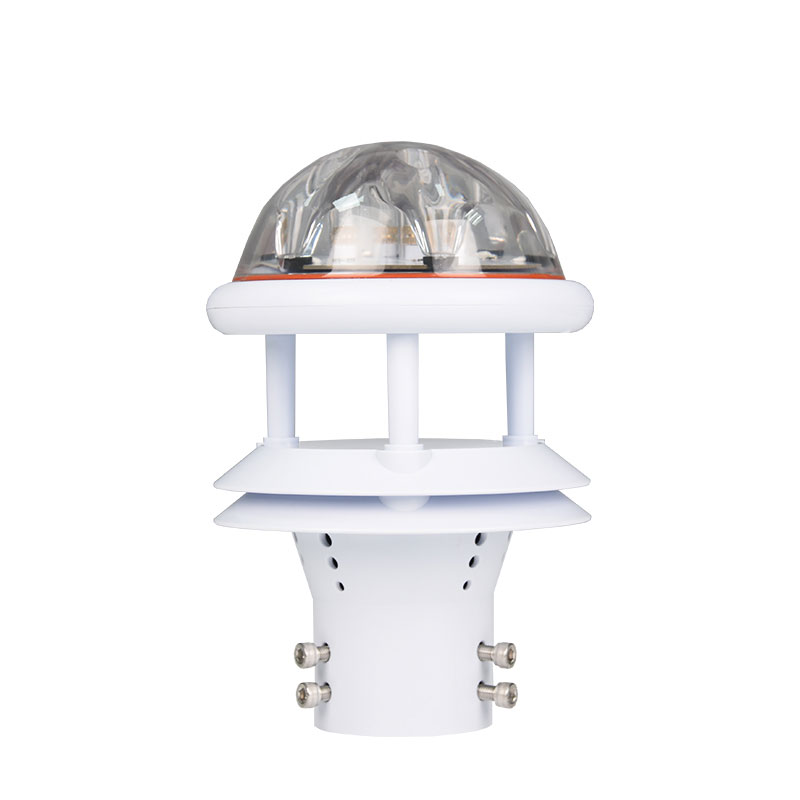

红外雨量计使用指南

红外雨量计是一种基于光学原理的新型降水监测设备，通过红外光束的散射或衰减变化来检测雨滴的存在和强度，相比传统翻斗式雨量计，具有无机械部件、响应快、免维护等优点。本指南适用于常见型号的红外雨量计，帮助您正确安装、操作和维护设备。

一、工作原理简介

红外雨量计内部包含红外发射管和接收传感器。发射管持续向传感器方向发出特定波长的红外光，当雨滴落在设备感应区域的玻璃或透镜表面时，会改变红外光的传播路径（散射或吸收），接收端检测到的光强随之变化。通过分析光强变化的频率和幅度，即可推算瞬时雨强和累计降雨量。

注意：不同品牌（如Campbell、Vaisala、Lufft等）的信号处理算法略有差异，但基本光学原理相同。

二、安装要求

1. 选址原则

开阔无遮挡：周围障碍物（树木、建筑物）的高度与距离之比应小于1:2，避免风雨遮挡。

水平稳固：使用自带的水平泡或外置水平仪，确保感应面绝对水平。倾斜会导致雨滴滑落不均，引起测量偏差。

避免反射干扰：远离大面积玻璃幕墙、水面等强红外反射源。

减少振动：不宜安装在风振明显的杆塔或机械振动设备上。

2. 安装步骤

将设备固定在专用安装支架或立柱平台上（建议直径2-3cm，高度1-1.5m）。

调整至水平，拧紧螺栓。

连接数据线：通常为5-6芯屏蔽电缆（电源+、电源-、RS485 A/B、接地、可选的加热电源线）。

如果设备带有加热功能（防止结冰或露水），按说明书连接独立加热供电（常见为12V或24V DC）。

检查感应面是否洁净、无划痕。

3. 接线说明（通用参考）

线色（典型）	功能	说明
红色	12-24V DC 电源正	注意供电电压范围
黑色	电源地
黄色	RS485 A (+)	接数据采集器A端
绿色	RS485 B (-)	接数据采集器B端
白色	加热供电正（可选）	需要独立控制或常供
屏蔽层	保护接地（PE）	单端接地，防雷击浪涌

具体以您设备的说明书为准，不可仅凭颜色判断。

三、配置与校准

1. 通讯设置

多数红外雨量计通过RS485接口输出Modbus RTU协议或SDI-12协议。使用上位机软件（如厂家提供的配置工具）设置：

设备地址（默认1-254）

波特率（常用9600、19200）

数据格式（如8N1）

输出内容：瞬时雨强（mm/h）、累计雨量（mm）、开关量信号（干触点）

2. 校准方法

出厂校准：新设备通常已标定，无需用户校准。

现场比对：如需校准，可在雨天与标准人工雨量计或翻斗式雨量计进行至少24小时的累计雨量比对，计算出修正系数，在数据采集器或软件中调整。

零点校准：在干燥晴朗天气，通过软件执行“归零”命令，消除感应面灰尘或温度漂移带来的背景噪声。

重要：无水状态下的输出值必须为0 mm/h。若不为零，应先清洁感应面，再执行零点校准。

四、日常使用与数据读取

1. 数据解析示例（Modbus RTU）

读取保持寄存器（地址0x0000）：

寄存器0：瞬时雨强（0.01mm/h单位）

寄存器1：累计雨量（0.1mm单位）

寄存器2：设备状态（bit0=加热状态，bit1=结冰报警）

例如：收到 01 03 04 00 32 00 64 ... 表示瞬时雨强 0.32mm/h，累计雨量 10.0mm。

2. 加热功能的使用

环境温度低于+2℃时，建议开启加热功能，防止感应面结冰或积雪导致漏测。

加热功率通常为5-15W，需考虑供电能力。部分型号具备自动温控，低于设定值自动启动。

3. 注意事项

红外雨量计对雾、露水、霜可能产生虚假信号，高级设备可通过算法（分析信号波动模式）区分；若你的型号不支持，需在无雨露时段手动屏蔽数据。

无法区分固态降水（雪、霰、冰雹）与液态雨，降雪天气需另配雪量计。

瞬时雨强响应时间约1-10秒，适用于气象、灌溉、城市内涝预警，但不适用于需要精确累积总量的水文站（传统翻斗式更佳）。

五、维护保养

红外雨量计的核心优势就是“免维护”，但以下简单措施能确保长期精度：

1. 感应面清洁

周期：每月一次（多灰尘或飞虫环境每周一次）。

方法：用软布蘸取无水酒精或纯净水，轻轻擦拭光学透镜表面。严禁使用硬物刮擦、强力喷射水柱。

检查有无划痕、老化发黄现象（老化需返厂更换）。

2. 软件巡检

每隔3个月读取一次设备自检状态（多数型号提供自检寄存器）。

对比周边其他雨量计数据，若偏差持续超过15%，需重新清洁和校准。

3. 冬季防护

若设备无加热功能，且冬季气温低于-10℃，建议暂停使用并加盖保护罩，防止结冰损坏透镜。

有加热功能的型号，检查加热电流是否正常（可触摸外壳微温）。

4. 电池与供电

太阳能供电系统，需确保蓄电池在连续阴雨天条件下仍能满足设备工作（含加热时）。

六、常见故障排查

故障现象	可能原因	解决方法
无数据输出	电源故障、接线错误、地址/波特率不匹配	检查供电电压、通讯线序；尝试广播地址读取
晴天持续有降雨读数	感应面脏污、露水凝附、零点漂移	清洁透镜，执行零点校准；若持续，可能内部光路老化
雨天无读数或读数过低	透镜严重磨损、发射管老化、校准系数错误	查看状态寄存器是否报警；重新标定或返修
数据跳变剧烈	电磁干扰、接地不良、供电纹波过大	检查屏蔽层单端接地，加装磁环，使用稳压电源
加热不工作	加热电源未接、保险丝断、温控开关故障	测量加热电阻（通常几十欧）；短接温控测试

七、安全与环保

红外雨量计属于低功率光学设备，对人眼无害（发射功率符合Class 1 LED标准）。

废弃时请勿随意丢弃，内置电路板含有电子元件，应按照当地电子废弃物回收规定处理。

清洁废液（酒精、清洁剂）需妥善收集，避免污染土壤。

附录：快速操作清单

安装前检查配件齐全（主机、支架、防水接头、说明书）。

安装位置满足空旷、水平、无振动。

接线确认电压和通讯协议无误。

通电后通过软件测试通讯，读取实时数据。

干燥天气执行零点校准，记录初始累计值。

设定加热启动温度（如有）。

建立定期清洁和校验日志。

遵循本指南，您的红外雨量计将在各种天气条件下提供稳定可靠的降水数据。如有特殊问题，请参阅具体型号的产品手册或联系厂商技术支持。
