位移检测仪使用指南
一、引言
位移检测仪是一种用于精确测量物体位置变化量的专业设备,能够实时监测被监测对象在空间位置上发生的微小位移变化。该设备广泛应用于地质灾害预警(如滑坡、崩塌)、工程结构安全监测(如基坑、大坝、桥梁、隧道、建筑基础)、矿山边坡稳定性评估、以及城市基础设施建设等领域。
根据不同的监测原理和应用场景,位移检测仪可分为多种类型。常见类型包括:GNSS位移监测仪(利用北斗、GPS等全球导航卫星系统进行高精度定位,可实现毫米级位移监测)、激光位移监测仪(基于三角测量法或飞行时间技术,实现非接触式高精度测量)、拉绳式位移传感器(通过柔性钢绳的收放将直线位移转换为电信号)、振弦式位移计、电涡流位移传感器、超声波位移传感器等。本指南旨在为用户提供位移检测仪从安装部署到日常维护的全流程通用标准指引。
二、工作原理
位移检测仪根据类型不同,工作原理有所差异。
激光位移监测仪基于激光三角测量原理或飞行时间原理工作。设备通过发射激光束到被测物体表面,接收反射回来的光信号,根据激光束的传播时间、角度或相位等参数计算出距离值。激光位移传感器内部由处理器单元、回波处理单元、激光发射器、激光接收器等部分组成。
拉绳式位移传感器是一种接触式测量装置。其工作原理是将一条柔性钢绳连接至被测物体的测量点,物体移动时拉动钢绳,带动内部精密旋转编码器或电位计转动,从而将直线位移转换为电信号输出。
GNSS位移监测仪采用相对定位差分技术。基准站位于稳定区域,连续采集卫星载波相位和伪距数据;监测站位于被监测目标上,同样采集卫星数据。系统通过有线或无线方式将两站数据传至解算中心,利用双差观测模型消除卫星钟差、接收机钟差及大部分大气延迟误差,实时解算监测站相对于基准站的三维坐标变化。
节段式位移计由多个内置九轴MEMS传感器的节段通过柔性连接件组成,每个节段采集自身姿态角,融合得到空间姿态,结合安装结构,解算各节之间的相对变形与整体位移变化。
三、系统组成
一套完整的位移检测系统通常由以下部分组成:
| 组成部分 | 功能说明 |
|---|---|
| 传感器/探头 | 感知位移变化并将其转换为电信号,常见类型包括激光传感器、拉绳编码器、GNSS接收机等 |
| 数据采集终端/主机 | 接收传感器信号并进行数字化处理,通常配备显示屏用于实时显示数据 |
| 安装支架/固定装置 | 用于将传感器稳固安装在测量位置,确保测量稳定性 |
| 数据传输模块 | 通过4G/5G、LoRa、NB-IoT、RS485、电台等方式将数据实时传输至数据中心 |
| 供电系统 | 包括电池、太阳能板+蓄电池或市电适配器,为设备提供电力保障 |
| 数据中心与软件平台 | 包括数据接收服务器、数据库和监测预警软件,具备数据解算、位移曲线展示、阈值预警、报表生成、远程控制等功能 |
| 防护与避雷系统 | 包括防护箱、避雷针、接地极、浪涌保护器等 |
四、技术参数
不同型号的位移检测仪在技术参数上略有差异,下表汇总了常见产品的通用技术指标范围:
| 参数项目 | 常见指标范围 |
|---|---|
| 测量范围 | 根据类型不同,从±0.25mm至500mm不等,激光式可达更远距离 |
| 分辨率 | 可达1μm |
| 精度/线性度 | ±0.05%~±0.2%FS(满量程) |
| 重复精度 | ≤0.002%FS |
| 供电电源 | DC 5V~28V |
| 通讯接口 | RS485、RS232、4G/5G、LoRa、NB-IoT等 |
| 工作温度 | -20℃~70℃ |
| 防护等级 | IP65~IP68 |
五、安装指南
5.1 选址原则
合理的安装位置是确保测量数据有效性的前提:
基准点选择:应选择在监测区域以外、地质结构稳定、不会发生位移的基岩或稳固建筑物基础上。
监测点选择:布设于待测位移体的特征位置,如滑坡主滑方向、裂缝带、潜在滑动面、桥梁跨中、坝体最大断面等关键变形部位。
视野开阔:对于光学和GNSS类设备,确保安装位置视野开阔,周围无明显遮挡物。GNSS设备要求高度角15°以上无遮挡。
避开干扰源:远离强振动源、大功率无线电干扰源(如高压线、通讯基站、强电磁设备)、强光直射、粉尘过多的地方。
避开反射体:周边无大面积水域、金属反射体等可能产生多路径效应的物体。
5.2 安装前准备
安装前应进行以下准备工作:
技术参数确认:确认设备测量范围、分辨率与精度是否满足测量需求。
设备检查:检查主机与传感器是否完好无损,连接线缆是否牢固且无破损。检查电池电量是否充足。
配件核对:核对主机、传感器、天线、电源适配器、通信模块、安装支架等配件是否齐全。
环境评估:确认使用环境符合设备工作要求,高反光或透明表面可能影响测量,需调整安装角度或使用专用型号。
清洁镜头:对于光学设备,清洁镜头表面,确保光路无遮挡。
5.3 安装方法
不同类型设备的安装方法有所不同:

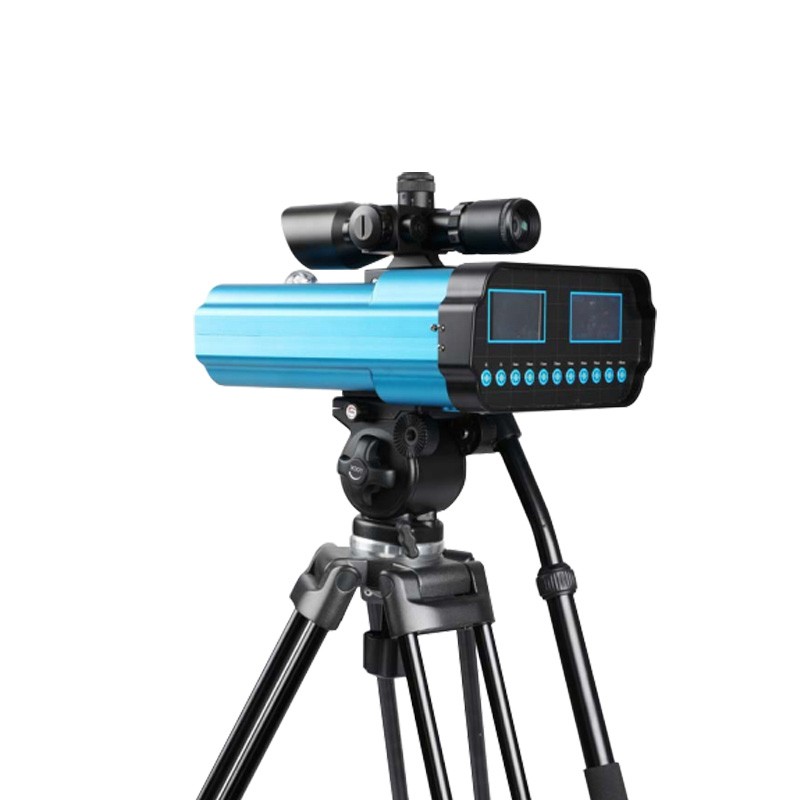

激光位移监测仪:将主机与三脚支架连接,选择牢固的地面将支架固定好。一般情况下垂直于检测物安装,尽量将检测面位于传感器的检测中心位置附近。使激光光斑清晰落在被测区域中心,避免边缘效应。使用配套支架固定,避免振动干扰。
GNSS位移监测仪:将GNSS接收器天线牢固安装在混凝土墩或钢制立柱上,避免任何晃动。天线应垂直安装,确保其顶部无遮挡。基准站与监测站间距推荐小于500米,最大不超过2千米。安装前应进行卫星可见性测试,确保卫星数量不少于6颗。
拉绳式位移传感器:将传感器本体通过支架或夹具牢固安装,确保在整个测量过程中无任何松动或位移。将测量绳连接至被测物体的测量点,确保拉绳方向与被测位移方向一致。
节段式位移计:按设计要求的孔径、孔向和孔深钻孔。将锚头、位移传递杆和保护管严格按厂家使用说明书进行组装。将测杆及其护管与定位芯座上的多孔一一对准后落下定位。
5.4 电气连接
按设备要求正确连接电源线和通讯线。电源线连接遵循相应的接线规范。信号线(尤其是模拟量输出)应使用屏蔽电缆,并远离动力线敷设以防止电磁干扰。良好的单点接地至关重要,能有效消除地环路引起的信号漂移。
5.5 安装注意事项
稳固固定:传感器本体必须通过合适的支架或夹具牢固安装,确保无任何松动或位移。
轴线对齐:确保传感器轴线与被测位移方向严格平行,倾斜会导致测量误差。
环境防护:高精度传感器对环境极为敏感,需评估现场温度、粉尘、油污、水汽等是否在传感器标称范围内。
安装后验证:安装完成后应进行重复性测试、线性度测试及试运行,观察数据是否稳定可靠。
六、操作与配置
6.1 开机与系统检查
按下电源开关,仪器开机。接通电源后,观察传感器指示灯状态判断设备是否正常。
6.2 参数设置与校准
通过设备控制面板或配套软件设置必要参数:
设置测量模式(位移、厚度、振动等)
选择输出单位(mm、μm)
配置采样频率
启用滤波(平均值、中值滤波)以抑制噪声
进行零点校准——在已知参考位置放置被测物,执行“归零”或“偏移校准”操作。对于GNSS设备,首次开机后需等待足够时间(通常30分钟以上)完成卫星捕获和定位收敛。
6.3 设置报警阈值
根据监测需求设定报警值。报警值可在一定范围内任意设定。设定完成后,当被检测物体发生超过设定值的位移时,主机发出报警信息。报警设置方式通常包括通过主机面板按键直接设置或通过手持无线接收机远程设定。
6.4 数据采集与监测
启动测量后,观察显示屏上的读数或软件界面中的数据变化。设备可实现24小时不间断自动监测。按照设定的时间间隔自动采集、传输和处理数据。数据可通过4G/5G、LoRa、NB-IoT等无线通信方式实时传输至数据中心。
6.5 数据记录与分析
监测数据自动存储至内部存储器中。软件平台具备数据解算、位移曲线展示、阈值预警、报表生成、远程控制等功能。数据可导出为报表用于分析。
七、日常维护
7.1 维护要点
定期清洁:定期清洁传感器探头,避免油污、灰尘附着。对于光学设备,定期清洁镜头表面,确保光路无遮挡。
定期校准:定期对传感器进行校准,确保测量精度。若偏差超限需重新标定。
电缆检查:定期检查连接线缆完整性,检查接口是否氧化或接触不良。检查位移数据线是否损坏或三芯接头是否虚焊、松动。
供电检查:定期检查电池电量,长期不用时应定期充电维护。
环境控制:控制工作环境,避免高温、高湿、强振动等不利条件。
定期巡检:建立设备使用档案,定期对设备进行全面巡检,检查固定件是否松动、镜面是否清洁、电气连接是否可靠。
7.2 注意事项
避免传感器长时间工作在极限条件下,防止过载。
高精度传感器对环境极为敏感,极端温度需考虑隔热或冷却。
在粉尘、油污、水汽可能污染光学镜头或感应面的环境中,应选择相应防护等级的产品,必要时加装防护罩。
腐蚀性介质环境中,传感器外壳材质需特别考量。
对于光学和激光传感器,确保发射光束垂直于被测物表面中心,微小的角度偏差也会导致显著的测量值失真。
八、常见故障排除
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 设备无法开机/无信号 | 电池电量不足、电源连接不良、电源模块故障 | 充电或更换电池、检查电源连接、检测电源模块输出电压 |
| 信号输出不稳定或异常 | 连接线松动或损坏、传感器内部电路故障、传感器老化或污染 | 检查连接线是否牢固、更换损坏线缆、清洁传感器探头 |
| 零点漂移(无位移时输出非零) | 环境温度变化、传感器内部元件老化、安装不当 | 重新校准传感器、检查环境温度并进行补偿、检查传感器安装是否正确 |
| 精度下降 | 传感器内部元件磨损、长期未校准 | 定期校准传感器、更换磨损的内部元件 |
| 数据跳动或波动大 | 电磁干扰、静电干扰、安装不牢固 | 检查屏蔽接地、远离干扰源、检查安装牢固度 |
| 响应速度慢 | 传感器内部电路老化、电源电压不稳定 | 检查并稳定电源电压、更换老化的传感器元件 |
| 无线传输中断 | 信号覆盖差、天线未安装 | 检查信号强度、确认天线安装 |
维修时应遵循“先软后硬、逐级排查”原则,结合专业工具定位故障点。
九、应用领域
位移检测仪可广泛应用于以下领域:
地质灾害监测:边坡滑坡监测、崩塌预警、地裂缝监测、泥石流灾害预警。
水利工程监测:水库大坝坝体表面位移形变监测、坝体安全监测。
交通工程监测:公路、铁路边坡坡体位移形变监测、隧道变形监测。
矿山安全监测:尾矿库监测、矿山边坡稳定性评估、采空区地表移动监测。
桥梁与建筑监测:桥梁变形监测、高层建筑沉降监测。
城市基础设施建设:基坑监测、地下工程施工监测。
应急救援与施工:坍塌建筑应急救援监测、危楼监测。
电力设施监测:电力杆塔变形监测。
十、总结
位移检测仪凭借高精度、实时监测、自动化程度高等优势,已成为地质灾害预警、工程结构安全监测和基础设施建设等领域不可或缺的测量工具。正确的设备选型、科学的安装选址、规范的操作流程和定期的维护保养,是确保设备长期稳定运行和测量数据准确可靠的关键。用户在使用过程中应结合具体型号的产品说明书,参照本指南进行规范操作,充分发挥设备的监测性能,为防灾减灾与工程安全提供坚实的数据保障。
