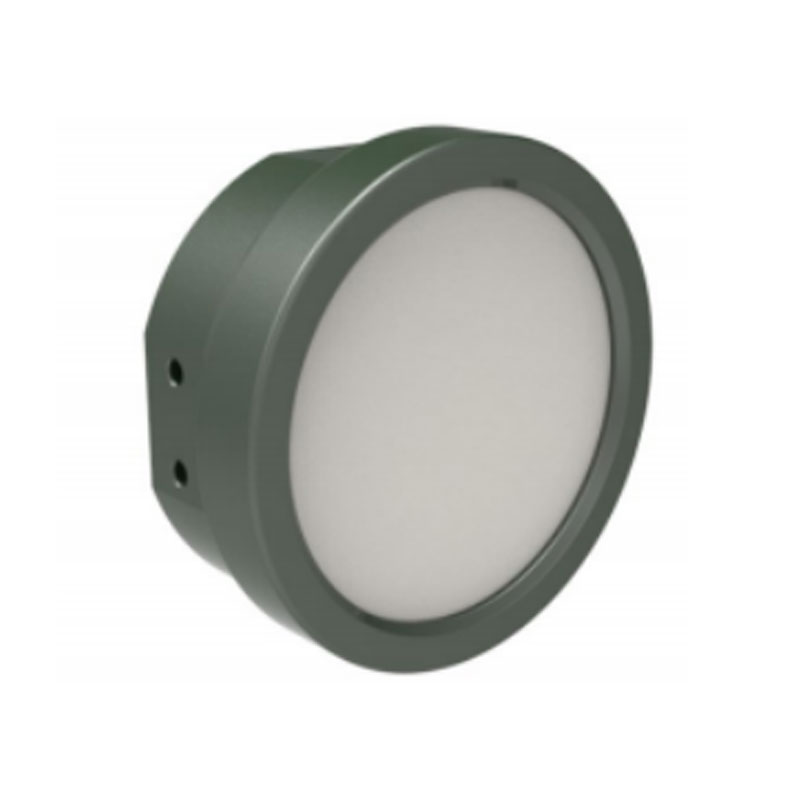

平板雷达水位计校准

一、概述

平板雷达水位计采用平面微带阵列天线（平板天线），以高频调频连续波（FMCW）或非调制脉冲方式发射微波信号，经水面反射后由同一天线接收，通过测量发射与回波信号之间的时间差或频率差计算天线参考面至水面的垂直距离（空高），再由安装高程推算水位值。校准的核心目的是建立并修正传感器原始测距值→实际水位值之间的准确对应关系，消除安装偏差、结构误差和环境干扰引入的系统误差。

二、校准前准备

2.1安装状态核查

检查项	要求
天线面板	表面清洁、无泥沙附着、无鸟巢/蛛网遮挡，微波辐射面无划伤或涂层剥落
安装角度	平板天线平面须与水面平行，且波束中心线尽量垂直于水面；倾斜角过大会导致回波能量衰减和测距偏差
安装高度	天线参考面至渠底/最低水位的距离须大于盲区（典型0.15～0.30m），且不超过设备最大有效量程
机械固定	支架、抱箍、螺栓无松动；在大风或振动环境下需确认结构刚度，避免长期微震引起角度漂移
波束路径	从天线到水面的整个锥状波束范围内，不得存在树枝、栏杆、电缆、渠壁突出物等可产生虚假回波的障碍物

2.2电气与环境检查

供电电压在额定范围内（常见DC12V或DC24V），极性正确，接线端子紧固，防水密封完好

通信链路正常：RS485/Modbus可读取寄存器数据（空高、水位、信号强度等）

现场避开强电磁干扰源（变频器、大功率电台），信号电缆屏蔽层可靠接地

选择水面相对平稳时段作业；大风、暴雨、快速涨落水期间不宜进行精密校准

2.3标准器具与工具

工具	用途	精度要求
钢卷尺（经检定）	人工测量实际水位/空高基准	优于±1mm（用于短距离）或±1cm（长距离河道）
激光测距仪（可选）	测量天线参考面到固定基准点的高差	优于±2mm
水平仪/倾角仪	检查天线平面水平度	0.1°分辨率
便携式水位标尺或浮子式水位计	提供现场独立比对基准	精度高于被校设备一个等级
厂商配置软件+通信线（USB-RS485/HART）	参数读写、空高设定、虚假回波学习	—

三、校准核心流程

3.1确定基准高程关系

平板雷达输出的原始量通常是空高H（天线参考面到水面的垂直距离），实际水位按以下换算：

水位=天线安装高程−H

其中天线安装高程须通过水准测量引测到已知水准基点确定，误差应控制在设计要求范围内（如±5mm或更小，视工程等级而定）。

实际操作中，更直接的做法是：在水面处于某一可人工测量的状态时，用钢卷尺测得实际水位值W真，同时记录雷达输出的空高H测，反算或修正安装高程偏移。

3.2零点/空高设定（Empty/ZeroCalibration）

方法一：有水状态下的单点基准法（现场最常用）

等待水面平稳，用钢卷尺从固定基准（如桥墩刻度、临时标尺）读取实际水位W真。

同时读取雷达当前显示的空高值H显示。

进入设备配置菜单→空高设定或零点校准，将天线参考面到水面这段距离的真值H真=(安装高程)−W真写入，或直接输入偏移修正量：

Δ=H真−H显示

保存参数并重启测量，确认显示水位与人工读数一致。

方法二：干标法（无水/可排空工况或明渠检修期）

精确测量天线参考面至渠底/测量零点基准面的总高差Ltotal（钢卷尺+水准仪）。

在参数中设定量程（最大空高）=Ltotal，并设定盲区为实际盲区值。

此法的精度取决于Ltotal的测量精度，适用于箱涵、管道、可调蓄水池等可排空场景。

3.3虚假回波抑制（Clutter/FalseEchoSuppssion）

平板雷达的波束虽窄，但渠壁、护栏、阶梯、爬梯等仍可能产生固定位置的杂散回波。操作步骤：

确保水面处于任意正常水位（或无水时以渠底为背景），所有固定结构物位置不变。

在调试软件中执行"虚假回波学习"/"干扰图存储"：设备扫描并记录各距离上的固定反射强度分布。

后续实时测量中，仪表自动将这些位置标记为抑制区，只跟踪来自水面的真实主回波。

若现场加装/拆除附近金属构件后，须重新学习。

3.4多点比对验证（SpanCheck/Multi-pointVerification）

仅靠零点一点校准不足以保证全量程线性，需在不少于3个水位点（建议低、中、高各一，或更严格的5点：0%、25%、50%、75%、100%）进行交叉验证：

步骤	操作
①控制水位（自然涨落亦可）	等待水位稳定在某一点，波动<±3mm
②人工测量	钢卷尺/标尺读取实际水位Wi真，重复≥3次取均值
③读取雷达	记录雷达显示水位Wi显与信号质量（SNR/回波强度）
④计算误差	δi=Wi显−Wi真
⑤判断	若$

若各点误差呈近似线性偏移（即δi大致相等），调整偏移量（Offset）即可；若干点误差呈现趋势性变化，则需检查：

天线是否倾斜（倾角引起距离投影误差：H测=H真/cosθ）

安装高度设定是否准确

信号是否受近场多径反射影响（金属护栏平行放置、安装臂架反射等）

3.5信号质量参数优化

在校准菜单中关注并酌情调整：

参数	作用	典型设置原则
阻尼时间/滤波时间常数	平滑水面波动引起的瞬时跳变	静水1～3s；有波纹3～8s；风浪大可更长，但不宜过度以致滞后
增益/灵敏度	补偿远距离或低反射条件下的弱信号	从默认值起小幅上调，以回波曲线主峰清晰、无削顶为准
发射功率档位（若有）	平衡功耗与信号强度	近距、净空好可用低档；远距、有轻微泡沫/漂浮物可提高
测量模式切换（远近距离模式）	部分型号支持	按实际空高范围选择对应档位，避免量程不匹配引入量化误差

四、特殊工况校准对策

工况	影响	校准/设置对策
水面漂浮物/杂草碎屑	回波来自漂浮物而非水面本体，读数偏高	清理安装点上游漂浮物；调整安装位置至上岸突出段；增大阻尼；必要时加导流罩
强风浪/湍急水流	瞬时水位波动大，标准差增加	延长阻尼时间；统计输出改为滑动平均值；记录波动幅度作为不确定度分量
泡沫层（污水/曝气池）	微波部分被泡沫吸收或散射，信号减弱甚至丢失	提高增益；启用泡沫抑制算法（部分固件支持）；若持续失锁，须考虑降低安装高度或更换接触式辅助方案
结冰/雪覆盖天线面	微波被冰层阻挡或折射，测量失效	加装天线加热套或防冰罩；结冰期前后各做一次校准；冰融后复校
安装高度变更/支架改造	天线高程基准改变，全部历史数据偏移	必须重新进行空高设定与多点验证，不可仅沿用旧参数

五、校准周期与记录归档

5.1校准周期建议

应用场景	建议校准/比对周期
重要水文站、防汛关键节点	每3个月进行一次现场人工比对
一般河道/水库监测	每6个月一次
排水管网/箱涵	每6～12个月一次，汛前必检
设备安装位置变动、撞击、雷击更换主板后	立即重新校准

5.2校准记录内容

每次校准应形成书面/电子记录，至少包括：

设备编号/型号/安装地点

校准日期、天气、水面状态

天线安装高程（引测依据及基点编号）

使用的标准器具及检定有效期

各校准点的：人工水位真值、雷达显示值、误差δi

最终写入的空高/偏移量/量程参数截图

虚假回波抑制是否执行（是/否，附回波曲线截图）

校准结论（合格/限用/不合格需送检）

操作人签字

六、常见问题排查速查

现象	优先检查项
读数持续偏高（固定偏移）	空高/安装高程设定错误→重测并修正空高
读数跳变剧烈	阻尼过小、波束照到渠壁/树枝→增大阻尼、清理干扰物、重新虚假回波抑制
信号强度极低/无回波	天线面脏污或被遮挡、安装高度超出量程、水面有厚泡沫→清洁面板、降高度、提增益
雨后突然偏差	天线面上有积水薄膜或泥渍改变介电特性→断电清洁后复校
通信正常但水位值冻结不变	仪表卡死在故障安全值/固件异常→重启、若反复出现联系厂家
