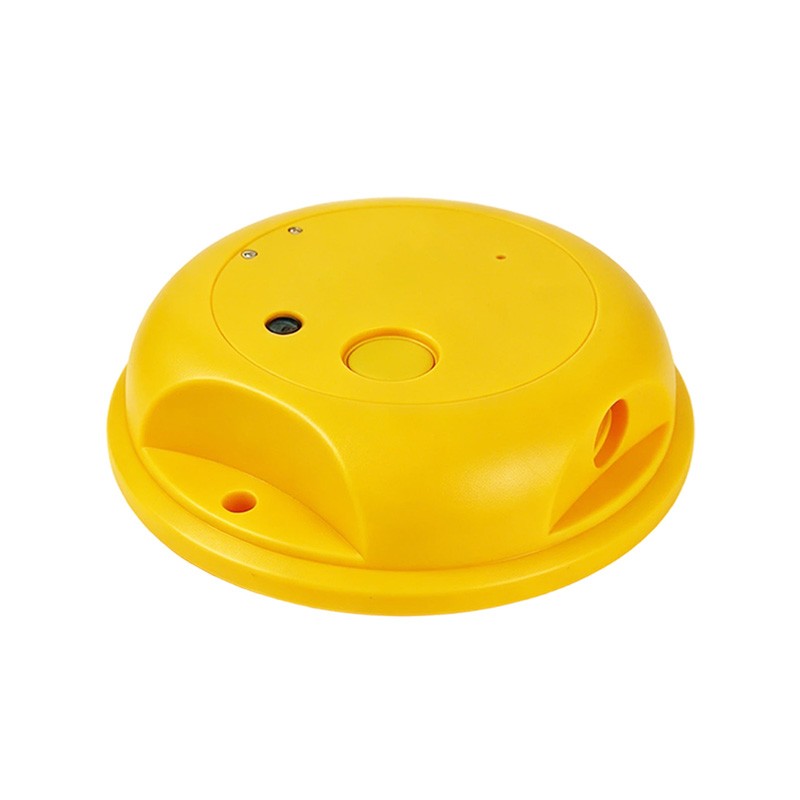

井盖在线监测仪校准
1. 适用范围
本文适用于市政道路、小区、电力井、通信井、燃气阀井等场景下安装的井盖在线监测仪（又称智能井盖终端、井盖状态监测器）。这类设备通常集成倾角、位移/开盖、水位、水浸、加速度、电池电压、NB-IoT/LoRa 信号等传感与通信功能。
说明：目前井盖监测仪多按“非强制检定计量器具”管理，一般采用校准+证书溯源方式，不强制出具合格/不合格结论。
2. 校准前准备
| 项目 | 要求 |
|---|---|
| 技术资料 | 设备型号、出厂编号、量程、报警阈值、原厂说明书、上次校准证书 |
| 标准器 | 标准角度块或电子倾角仪（误差≤±0.1°）、激光测距/钢直尺、标准液位装置、万用表、计时器、配气装置（带气体监测时） |
| 标准器溯源 | 所有标准器应在有效溯源期内，量值可溯源至国家基准 |
| 环境 | 温度 15℃~30℃、相对湿度 ≤85%RH、无强风、无重型机械振动、井内无积水或已排空 |
| 设备状态 | 电量充足、外壳无变形、安装螺栓无松动、蓝牙/串口可正常通信 |
3. 主要校准项目与方法
3.1 倾角（倾斜）传感器校准
将监测仪固定在倾角发生器或标准平板上，先调零。
按 0°、5°、15°、30°、60°、90°（或按实际报警点）逐点加载。
每点正反向各测 2 次，记录终端上报角度。
计算示值误差：Δθ = 显示值 − 标准值。
通用允许误差：±0.5°~±2°（具体按设备规格，电力井盖类常要求报警误差≤±2°）。
同时检查：达到设定倾角（如 15°或30°）时，平台是否触发报警、响应时间是否≤90s。
3.2 开盖/位移传感器校准
用钢直尺或激光测距仪测量井盖与井圈间隙：0mm、10mm、30mm、50mm。
同步读取终端开盖状态与位移值。
验证“开盖阈值”（常见 30mm 或 15°倾角）是否准确动作。
磁簧/霍尔开关型：用标准磁体模拟开闭，检查消抖时间和误触发情况。
3.3 水位/水浸传感器校准
水浸电极：在干燥状态记零位，再用导电液模拟满溢，检查开关量报警。
液位探头：在标准液位罐中取 0、0.2m、0.5m、1.0m、满量程点，比对示值误差（通用要求≤±1%FS 或 ±1cm）。
浮球开关：手动抬升浮球，确认报警点位置和回差。
3.4 加速度/震动（防砸防跳）校准
用振动台或人工轻敲模拟井盖跳动。
检查终端是否能正确识别“重击、移位”事件，不应把车辆正常碾压全部误报为盗窃。
3.5 电池与低电压报警
用可编程电源模拟满电、标称电压、欠压点。
记录终端上报电量百分比和欠压告警是否准时触发。
3.6 通信与定位功能检查（辅助项）
在井内实测 NB-IoT/4G 信号强度、心跳包周期、告警上报时延。
带 GPS/北斗模块时，比对坐标偏差（一般≤0.5m~3m）。
3.7 绝缘与防护确认（出厂/年度保养时做）
外壳防护等级核查 IP68 标识与密封圈状态。
用 500V 兆欧表测带电端子对外壳绝缘（按厂家指标，通常≥20MΩ）。
4. 校准数据处理
对每个校准点计算平均值、示值误差、重复性（标准偏差）。
给出每一项的测量不确定度（如倾角 U=0.3°，k=2）。
若误差超出允许值，可提供修正系数或建议返厂标定。
校准证书至少包含：
被校设备信息、标准器溯源信息
校准依据（JJF 相关规范、厂家技术条件或自编校准作业指导书）
环境条件、校准日期、各项误差与不确定度
“结果仅对本次收到样品有效”声明
5. 校准周期与复校时机
| 场景 | 建议周期 |
|---|---|
| 普通市政路段 | 12 个月 |
| 主干道、重车碾压区 | 6~12 个月 |
| 污水/燃气井（腐蚀、硫化氢环境） | 液位与气体类 6 个月，倾角类 12 个月 |
| 更换主板、传感器、电池后 | 立即校准 |
| 暴雨/台风后、频繁误报时 | 提前安排现场复核 |
校准本身不强制固定周期，由使用方根据稳定性、环境恶劣程度自定。
6. 现场快速自检（运维人员可用）
手机蓝牙连终端，看实时倾角是否为 0°（井盖平放）。
人工撬起井盖 30°，平台 90 秒内是否收到报警。
倒少量盐水到水浸探头，开关量是否翻转。
看电量、信号强度是否在正常区间。
以上任一项异常，再送实验室做全套校准。
7. 通用校准记录表（简化版）
| 序号 | 校准项目 | 标准值 | 实测值 | 误差 | 允许误差 | 结论 |
|---|---|---|---|---|---|---|
| 1 | 倾角 15° | 15.0° | 15.2° | +0.2° | ±0.5° | 合格 |
| 2 | 开盖位移 30mm | 30mm | 32mm | +2mm | ±5mm | 合格 |
| 3 | 水位 1.00m | 1.000m | 0.995m | -5mm | ±1cm | 合格 |
| 4 | 欠压报警 | 3.30V | 3.28V | -0.02V | ±0.05V | 合格 |
8. 注意事项
校准不等于检定，不要在校准证书上写“合格”，只给数据和不确定度。
室外零点容易受安装歪斜影响，每次拆装后必须重新做“平盖零位标定”。
带防爆认证的机型，校准时不得私自拆卸密封腔，需由具备资质单位操作。
所有修正值如果要写入终端，需同步在平台更新基线，避免两端判断逻辑不一致。
