农田灌溉智能闸门校准

一、概述

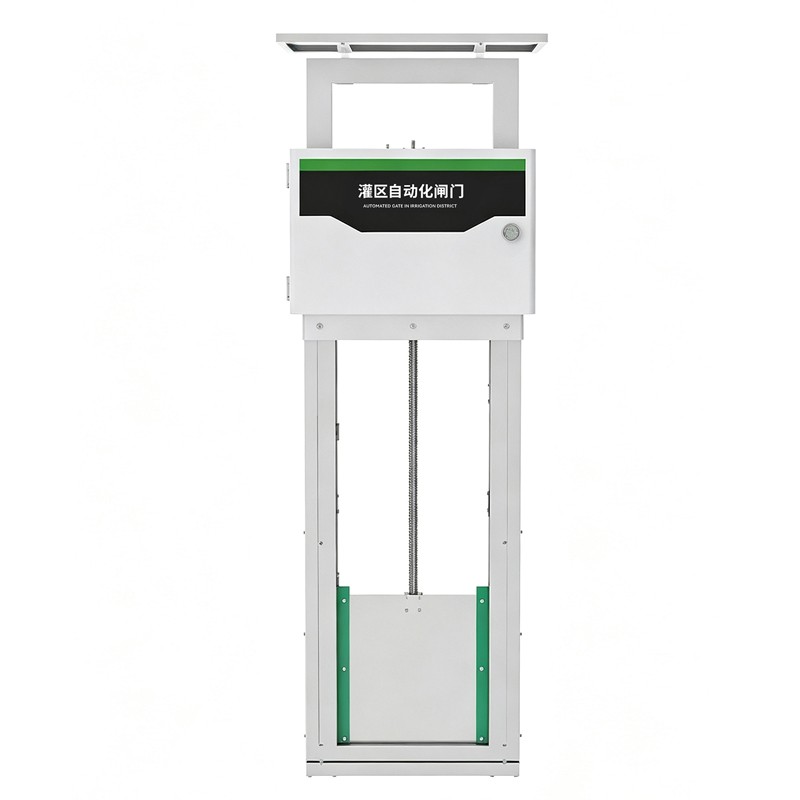

农田灌溉智能闸门是智慧灌区建设中的核心执行设备，集成了水位传感器、流量传感器、电机驱动模块、控制器及通信单元，能够根据预设策略自动调节闸门开度，实现精准配水。智能闸门在长期使用过程中，受泥沙磨损、水流冲击、温度变化及电气元件老化等因素影响，其机械零位、开度反馈、流量系数等参数会发生偏移，导致控制精度下降、水量计量失准。因此，建立科学、规范的校准流程，对保障灌溉调度指令准确执行、提升水资源利用效率具有重要意义。

二、校准前准备

1.资料与工具准备

收集闸门出厂参数表、安装图纸、历史校准记录及控制逻辑说明。

准备校准工具：高精度水位计（或测深仪）、便携式流量计（如超声波流量计）、万用表、角度传感器（或拉线式位移计）、校准软件（含参数读写功能）。

确保通信链路畅通，调试终端（笔记本电脑或手持仪）可与闸门控制器正常连接。

2.现场安全与环境确认

校准应在渠道停水、闸门断电状态下进行机械部分作业；若需带水校准，须做好防水、防触电措施，并安排专人监护。

检查闸门周边有无杂物卡阻，清理门槽泥沙，确认丝杆、导轨润滑良好。

记录校准时的环境温度、渠道水位等背景数据，供后续数据修正参考。

三、校准项目与步骤

1.机械零位校准

目的：确保闸门全关位置时控制器内部计数与物理零位一致。

步骤：

手动将闸门降至全关位置，确认门板与门框完全贴合、无漏水间隙。

在控制器中进入"零位设置"菜单，执行"清零"或"设为0%"操作，保存参数。

缓慢提升闸门至10%开度，用钢直尺或位移传感器测量实际提升高度，与控制器显示值比对，误差应不超过正负2毫米。

2.开度传感器校准

目的：保证闸门开度反馈信号线性准确。

步骤：

选择5个以上均匀分布的开度点（如0%、25%、50%、75%、100%）。

逐点提升闸门至目标位置，用拉线式位移计测量实际开度，同时记录控制器显示的百分比和模拟量输出（如4至20毫安对应0至100%）。

对比各点实际开度与显示开度，若偏差超过允许范围（通常为正负1%满量程），在软件中进行分段线性修正或重新标定传感器满量程。

3.水位与流量系数校准

目的：使闸门根据水位差计算的流量接近实际过流量。

步骤：

静水校验：在渠道无流动状态下，用高精度水位计测量闸门上下游水位，与闸门自带水位传感器数据比对，修正传感器零漂和增益。

动水校验：选择大、中、小三种典型灌溉流量工况，利用便携式超声波流量计在闸门下游平直段测量实际流量，同时记录闸门控制器根据水位差和开度计算的流量值。

计算修正系数：将实际测量流量除以控制器计算流量，得到流量修正系数，将该系数输入控制器，更新流量计算参数。

重复校验，直至各工况下流量误差不超过正负5%（或符合当地灌区管理标准）。

4.控制逻辑与响应测试

目的：验证校准后闸门能否按指令准确动作。

步骤：

在自动模式下，给定不同开度设定值（如30%、60%、90%），观察闸门实际到达位置与设定值的偏差，应不超过正负2%。

测试远程启闭、急停、过载保护等功能，确认限位开关、扭矩保护动作可靠。

模拟通信中断、断电重启等异常场景，检查参数是否丢失、闸门是否保持原位或按预设安全策略动作。

四、校准后工作

数据记录与标签：填写校准报告，包括校准日期、环境参数、各点偏差、修正系数、操作人员等，张贴校准合格标签于闸门控制箱。

参数备份：将校准后的参数文件导出存档，便于后续恢复或批量部署。

试运行观察：恢复通水，在典型灌溉周期内跟踪闸门运行状态，记录水量计量数据，与田间实际用水情况比对，必要时进行微调。

纳入维护计划：根据渠道水质、使用频率，制定下一次校准周期（通常建议每年灌溉季前或累计运行2000小时后进行一次全面校准）。

五、注意事项

校准过程中应避免剧烈振动和强电磁干扰，防止传感器信号失真。

若闸门长期未使用，首次校准前应先手动全程升降数次，排除机械卡滞。

流量系数受闸门型式（平板门、弧形门等）、门槽条件、水流状态影响较大，不同灌区应结合实际水力模型确定修正方法。

校准工作宜由具备自动化或水利量测经验的人员执行，确保数据可靠性和设备安全。
