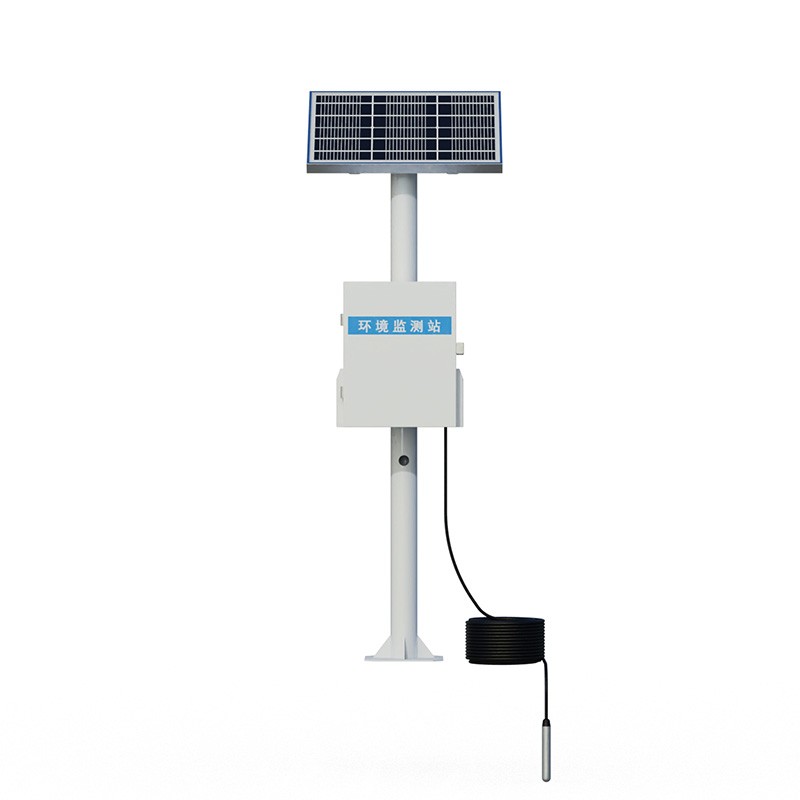

地下水位自动监测仪使用指南

地下水位自动监测仪是获取地下水动态数据的关键设备，其测量精度与运行稳定性直接影响水文地质资料的可靠性。本指南适用于投入式压力水位计配合遥测终端（RTU）的通用型自动监测系统，涵盖安装、调试、数据核查与日常维护等环节，旨在为现场操作与运维人员提供规范化的作业参考。

一、安装前准备与现场勘查

安装前的准备工作是否充分，直接决定设备投运后的数据质量。操作人员应先完成设备自检与现场条件确认。

设备与配件核查：开箱后核对水位探头、遥测终端主机、传输天线、供电模块（锂电池或太阳能板）、铠装电缆及配重块是否齐全。用万用表检测电缆通断，观察探头压力感应膜片有无凹陷或划伤。若配备便携式电测水位计，需一并携带用于后续校准。

现场勘查要点：探头安装位置应选在监测井过滤器段以下1至2米处，且需远离抽水泵体至少3米，避开水流紊流区域，防止动态水压干扰静水压力读数。采集仪或RTU主机应固定在井口保护箱内或附近干燥通风处，远离高压线，并确认4G或NB-IoT信号强度不低于3格。对于深井作业，还需检查绞车或下放绳索的承重安全性。

二、探头安装与线缆处理

探头安装的核心是确保压力膜片与水体充分接触，同时避免机械损伤与信号漂移。

配重与下放：在探头尾部加装不锈钢配重块（通常不低于500克），使探头能垂直下沉并稳定悬停在目标深度。下放过程中应缓慢匀速，深井宜用绞车控制，浅井可人工操作，严禁抛掷或让电缆在井壁摩擦。探头到达预定位置后，轻提轻放两至三次以排空膜片周围残留气泡，这一步对投入式压力计尤为关键，气泡滞留会导致读数偏低且响应迟缓。

电缆固定与密封：井口处用卡箍将电缆固定在支架上，预留1至2米余量以应对水位大幅波动时的拉伸应力。电缆穿越井口保护装置的位置须加装防水接头并涂抹密封胶，确保井下部分长期处于IP68防护状态。若线缆沿地面敷设，应穿PVC管埋地保护，埋深不小于30厘米，防止紫外线老化或人为碾压。

三、系统调试与参数配置

设备通电后需完成通信链路验证与量程参数设置，确保采集数据能正确上传至平台。

通电自检：接通电源后观察RTU指示灯状态——电源灯常亮、通讯灯闪烁表示设备运行正常。使用本地调试软件或手机APP读取实时水位与水温值，数值应稳定无跳变。若信号微弱，可调整天线位置或加装外置天线延长线至井口非金属盖板下方。

关键参数设置：在采集仪或远程平台中准确录入探头安装深度（即井口固定点到探头的电缆长度）。水位埋深值由公式H=L-h计算得出，其中L为探头下放线长，h为探头在水面以下的深度（由压力换算）。若L值录入偏差1米，所有水位数据将系统性偏移1米，因此下放时务必同步记录电缆刻度或使用卷尺复核。采样频次通常设为每日1次（如08:00），在暴雨或干旱等特殊时段可加密至每小时1次。

四、数据核查与误差校正

自动监测数据需定期与人工实测值比对，以发现探头漂移或淤埋等问题。

定期比测：每月至少进行一次现场比测。先通过平台读取当前水位埋深，再用便携式电测水位计在监测井中实测同一时刻的水位埋深，连续测量三次取平均值。当自动值与人工值的差值超过探头深度的1‰时，应检查探头是否被泥沙部分淤埋或电缆长度因固定松动发生变化，并现场调整后重新读数；若调整后误差仍超标，需联系供应商进行传感器校准或更换。

异常数据识别：平台巡查中若发现水位过程线出现台阶状跳变、断崖式下跌或长时间恒定不变，应结合周边取水活动与降雨记录判断原因。抽水灌溉时段的水位骤降属于正常干扰，可标记备注；无外部诱因的突变则需现场排查探头是否倾斜、膜片是否被异物覆盖。

五、日常维护与故障处置

自动监测仪的长期可靠性依赖于周期性的巡检与及时的故障响应。

例行维护周期：每半年至少对水位水温传感器进行一次全面巡检，内容包括：清洁探头外壳附着物（用软布蘸清水轻拭，禁用硬物刮擦膜片）、检查电缆护套有无破损或鼠咬痕迹、测量电池电压（锂电池低于标称电压70%时应更换）、确认防水接头无松动或进水迹象。太阳能供电站点还需擦拭光伏板表面灰尘，检查充电控制器工作状态。

常见故障处置：若平台连续四天未收到数据，应按以下顺序排查：供电是否正常（电池亏电或太阳能板遮挡）→天线是否折断或接头松脱→SIM卡是否欠费或信号盲区→采集仪主板是否死机（断电重启可恢复多数临时故障）。现场无法解决的，应在第五天启动人工补测，并联系供应商维修，避免数据序列出现永久性空缺。

档案管理：每次巡检、校准、维修均应填写记录表，注明日期、操作人、设备状态、比测误差及处理措施。更换探头或变更安装深度时，须在档案中更新L值，确保后续数据解释的基准一致。

六、安全注意事项

井下作业存在有限空间风险。打开井口前应静置通风不少于10分钟，并用气体检测仪确认无甲烷、硫化氢等有害气体积聚。深井探头下放或提取时，操作人员须佩戴安全帽与防滑手套，绞车支架应稳固锁定。雷雨天气禁止在井口进行金属电缆操作，若站点位于开阔地带，采集仪接地线须可靠连接至接地体，接地电阻不大于4欧姆。
