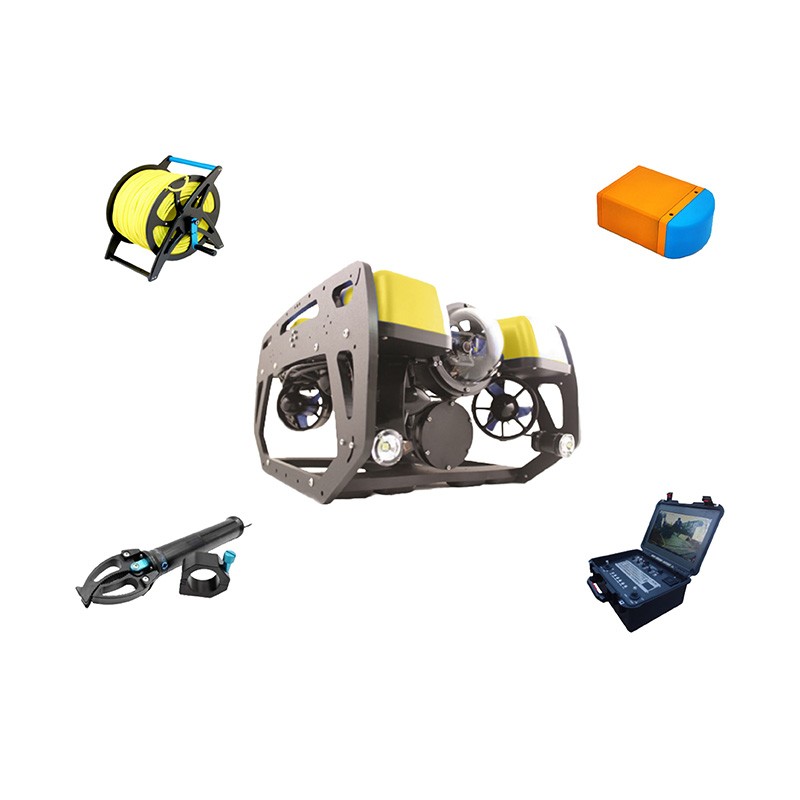

水下搜救(声呐)机器人校准
一、校准概述
水下搜救声呐机器人作为水下目标探测、定位与识别的核心装备，其测量精度直接决定搜救任务的成败。声呐系统通过发射声波并接收回波来感知水下环境，但受水下声速变化、传感器安装误差、电子器件漂移及机械振动等因素影响，声呐数据常存在系统误差。校准是通过标准化流程消除或修正这些误差，使机器人声呐系统输出符合搜救任务精度要求的关键环节，是保障水下搜救作业可靠性、提升目标定位与识别准确性的基础。
二、校准前准备
（一）环境与设备准备
校准场地：选择开阔、水流平缓、水深适宜的水域（如专用校准水池或水下环境稳定的开放水域），确保水域内无杂物、无强声学干扰源（如其他声呐设备、水下爆破作业），且水域底部平坦，便于布置校准靶标。
校准设备：准备标准校准靶标（如已知尺寸、形状的金属靶、角反射器）、高精度定位设备（如水下GPS、超短基线定位系统USBL）、声速剖面仪（测量水下不同深度的声速）、数据采集与分析终端、校准专用线缆及固定装置。
机器人状态检查：检查机器人本体结构完整性，确保声呐探头安装牢固、无破损；检查电源系统、通信系统、控制系统工作状态正常；清理声呐探头表面的附着物、气泡，避免影响声波发射与接收。
（二）参数预设与初始化
根据校准场地水深、水温、盐度等环境参数，通过声速剖面仪测量并输入水下声速数据，初始化声呐系统的声速参数。
启动机器人控制系统与声呐系统，进行自检，确认各模块工作正常，记录初始状态数据（如传感器零位、信号增益、发射频率等）。
布置校准靶标，通过高精度定位设备确定靶标的精确位置与姿态，建立校准参考坐标系，确保靶标位置与机器人运动路径匹配。
三、校准核心内容
（一）声呐测距校准
原理：声呐测距基于声波在水中传播的时间差（TimeofFlight,ToF），即距离=声速×传播时间/2。测距误差主要源于声速测量误差、时间测量误差及声波传播路径偏差。
步骤：
将机器人置于校准场地，调整姿态使声呐探头对准校准靶标，保持不同距离（如1m、3m、5m、10m等，覆盖机器人搜救作业常用距离范围）。
启动声呐系统，采集每个距离下的声波传播时间数据，结合预设声速计算测距结果。
对比计算测距结果与靶标实际距离（通过高精度定位设备获取），计算测距误差。
若存在系统性误差，通过调整声呐系统的时间补偿参数、声速修正系数或距离校准曲线，修正测距结果，直至误差控制在搜救任务允许范围内（通常≤5cm或测距的1%，根据任务需求调整）。
（二）声呐测角校准
原理：声呐测角通过接收阵列的相位差或振幅差确定目标方位，误差主要源于阵列安装偏差、通道一致性误差及多途效应。
步骤：
在校准场地布置多个靶标，分布在机器人声呐探测范围内的不同方位角（如0°、30°、60°、90°等）和俯仰角（如-30°、-15°、0°、15°、30°）。
机器人保持固定位置，依次探测各靶标，记录声呐系统输出的目标方位角与俯仰角数据。
对比声呐输出角度与靶标实际角度（通过高精度定位设备获取），计算角度误差。
通过调整声呐阵列的安装参数（如阵元位置补偿）、通道增益与相位平衡参数，或采用角度校准算法（如最小二乘法拟合校准曲线），修正角度误差，确保方位角误差≤1°，俯仰角误差≤0.5°（根据任务需求调整）。
（三）声呐成像校准
原理：声呐成像通过声波回波的强度、相位信息构建水下目标图像，误差主要源于声波传播衰减、散射及传感器灵敏度不一致。
步骤：
使用标准成像靶标（如具有不同形状、尺寸、材质的靶标，模拟水下搜救目标如人体模型、沉船部件等），布置在机器人声呐探测范围内不同距离与角度。
启动声呐成像功能，采集靶标图像数据，记录图像的清晰度、对比度、目标轮廓完整性及尺寸测量值。
对比成像结果与靶标实际特征（如尺寸、形状、材质反射特性），评估成像质量。若存在图像模糊、目标变形、尺寸测量偏差等问题，通过调整声呐发射功率、接收增益、动态范围、波束形成参数及图像增强算法，优化成像效果，确保目标尺寸测量误差≤10%，图像可清晰识别目标轮廓与关键特征。
（四）多传感器融合校准（若机器人配备其他传感器）
原理：水下搜救机器人常配备惯性导航系统（INS）、深度传感器、摄像头等，多传感器融合可提升目标定位精度，但需确保各传感器坐标系统一、时间同步。
步骤：
坐标系校准：通过标定板或已知位置的靶标，确定声呐坐标系与INS坐标系、摄像头坐标系之间的转换关系（旋转矩阵、平移向量），建立统一的世界坐标系。
时间同步校准：调整各传感器的数据采集频率与触发时间，确保声呐数据与其他传感器数据在时间上对齐（时间偏差≤10ms），避免数据融合时因时间不同步产生误差。
融合精度验证：在动态环境下（如机器人缓慢移动），同步采集声呐、INS、深度传感器等数据，通过融合算法（如卡尔曼滤波）计算目标位置，对比融合结果与高精度定位设备的参考值，调整融合参数，确保融合定位误差≤15cm（根据任务需求调整）。
四、校准后验证与记录
（一）验证测试
在校准完成后，进行重复性测试：在相同环境条件下，多次测量同一靶标的距离、角度与成像特征，评估校准结果的稳定性（重复测量误差≤校准允许误差的50%）。
进行动态测试：控制机器人在校准场地内以不同速度、轨迹运动，探测移动或静止靶标，验证声呐系统在动态环境下的测量精度与成像稳定性，确保满足水下搜救作业的动态需求。
对比测试：若条件允许，使用其他高精度测量设备（如水下激光扫描仪）同步测量靶标，对比声呐系统的测量结果与高精度设备的测量结果，进一步验证校准效果。
（二）记录与归档
详细记录校准过程数据，包括校准环境参数（水温、盐度、水深、水流速度）、校准设备型号与精度、校准步骤、各参数调整值、误差数据及修正方法。
整理校准结果报告，明确声呐系统的校准精度（测距误差、测角误差、成像误差、融合定位误差等），标注校准有效期（通常根据机器人使用频率与环境，建议每3-6个月校准一次，或在机器人经历剧烈碰撞、维修后及时校准）。
将校准记录与报告归档保存，作为机器人后续使用、维护及再次校准的参考依据。
五、注意事项
校准过程中需避免声呐探头受到碰撞、挤压，防止探头损坏或安装位置偏移，影响校准精度。
校准场地需远离强声学干扰源，避免其他声波信号干扰声呐数据采集，导致校准误差。
声速是影响声呐测量精度的关键参数，需定期测量校准场地的声速剖面，确保声速数据准确，尤其在温度、盐度变化较大的水域作业时，需实时更新声速参数。
校准人员需具备专业的声呐技术与机器人操作知识，严格按照校准流程操作，避免因操作不当导致校准失败或机器人损坏。
若校准过程中发现声呐系统存在硬件故障（如阵元损坏、电路故障），需先修复故障再进行校准，确保校准结果的可靠性。
