河道水位监测系统使用指南

河道水位监测系统是防汛抗旱决策与水资源调度的重要技术支撑。本指南适用于常见自动水位监测站（含雷达式、压力式、气泡式及图像识别式）的日常操作与维护，旨在帮助一线人员规范使用设备、准确读取数据并快速处置常见异常。

一、系统组成与核心设备

一套完整的河道水位监测系统通常由水位传感单元、数据采集传输单元、供电单元及中心接收平台构成。

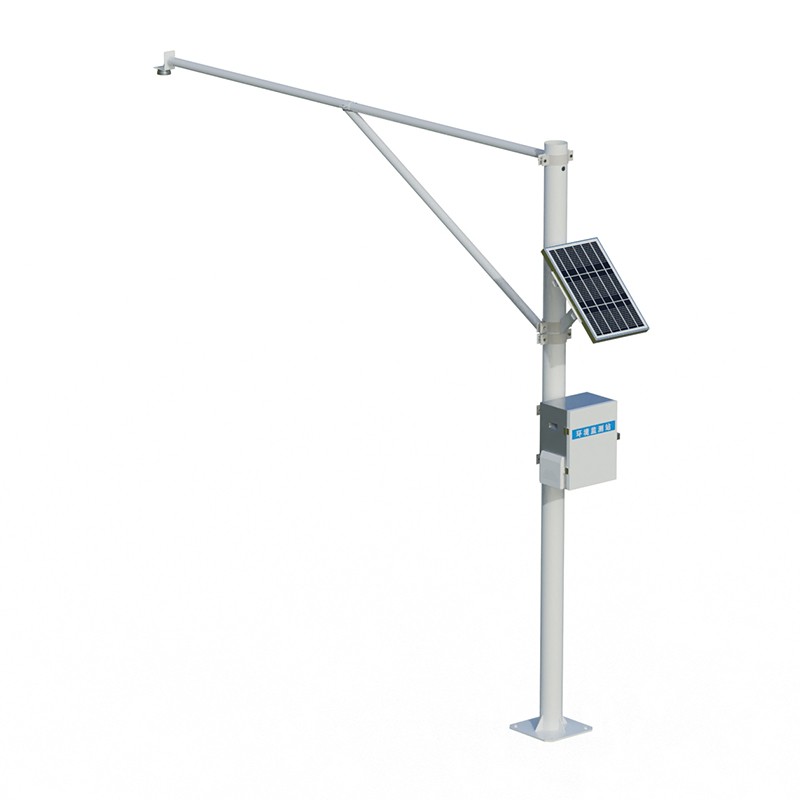

常见水位传感器分为两类：非接触式（雷达水位计、超声波水位计）安装于河道上方桥梁或立杆，不与水体直接接触，受泥沙、漂浮物影响较小；接触式（压力式水位计、气泡式水位计、浮子式）需部分或全部浸入水中，需重点防范淤积与缠绕。图像识别水位监测系统则通过摄像头拍摄水尺或参照物，经算法换算水位值，兼具直观性与数据双重保障。

二、开机与参数配置

（一）首次启动或更换电池后

以常见的压力式/雷达式水位计配合RTU使用为例：打开设备箱，确认供电电压正常（通常为DC12V或DC24V）。使用专用配置线缆或蓝牙连接至RTU，进入参数设置界面。需核对的关键参数包括：采样间隔（通常设为5~10分钟）、上报间隔（通常与采样间隔一致或按需延长）、水位基准值（即传感器零点对应的绝对高程）。若为雷达水位计，还需录入安装高度（探头到渠底或警戒水位的垂直距离），设备据此将回波时间换算为实际水位。

（二）蓝牙调试要点

支持蓝牙的雷达或一体化设备，施工人员无需开盖即可通过手机APP现场配置。通电后观察指示灯状态，连接设备后先读取"原始水位"或"回波信号强度"数值。若信号强度过低或跳动剧烈，应检查探头是否对准水面、波束范围内是否有岸壁或杂物干扰。

三、数据查看与合理性判断

中心平台或手机端接收到的水位数据，需结合现场实况进行合理性判断。正常河道水位变化应呈连续、平滑趋势，涨落速率与降雨、闸门操作等实际工况吻合。

出现以下情况时，数据可疑，需现场核查：

水位值长时间完全不变：可能传感器被淤泥包裹或探头堵塞，常见于压力式水位计。

水位突变数米后恢复：多为水面波浪、船只经过或雷达波束被短暂遮挡所致，可查看同期视频或图像辅助判断。

数据间断缺失：优先检查供电（太阳能板是否被遮挡、蓄电池电压是否过低）与通信信号强度。

图像识别系统还应定期查看抓拍图片，确认水尺刻度清晰可读、镜头无起雾或污损。

四、日常巡检与维护要点

（一）传感器清洁

雷达水位计探头表面每月至少擦拭一次，去除灰尘、蜘蛛网；压力式水位计需检查探头是否被泥沙淤埋，必要时提出清洗，动作需轻缓以免损坏敏感膜片。气泡式水位计应检查气管是否漏气、管口是否堵塞。

（二）供电与防雷检查

太阳能供电站点每季度清洁太阳能板表面灰尘，检查蓄电池接线端子有无腐蚀。雨季前检查接地电阻与防雷模块状态，雷击多发区应确认电源避雷器指示窗颜色正常（通常绿色为正常，红色为失效）。

（三）参照物与安装支架

采用图像识别或水尺人工比对时，检查水尺是否倾斜、刻度是否模糊。雷达或超声波探头的安装支架应牢固无晃动，强风地区需检查抱箍螺栓是否松动。

五、常见异常与简易处置

若故障无法现场排除，应及时上报并启用人开水尺观测作为临时替代手段，确保水位数据不中断。

六、安全注意事项

雷电天气禁止在立杆、屋顶或开阔岸边进行设备操作。汛期水流湍急时，不得贸然下水检查接触式传感器，应利用桥梁或岸边延伸工具操作。更换电池或接线前，务必先断开太阳能板输入与蓄电池连接，防止短路打火。所有线缆接头须做好防水密封，严禁在箱内留有裸露铜线。
