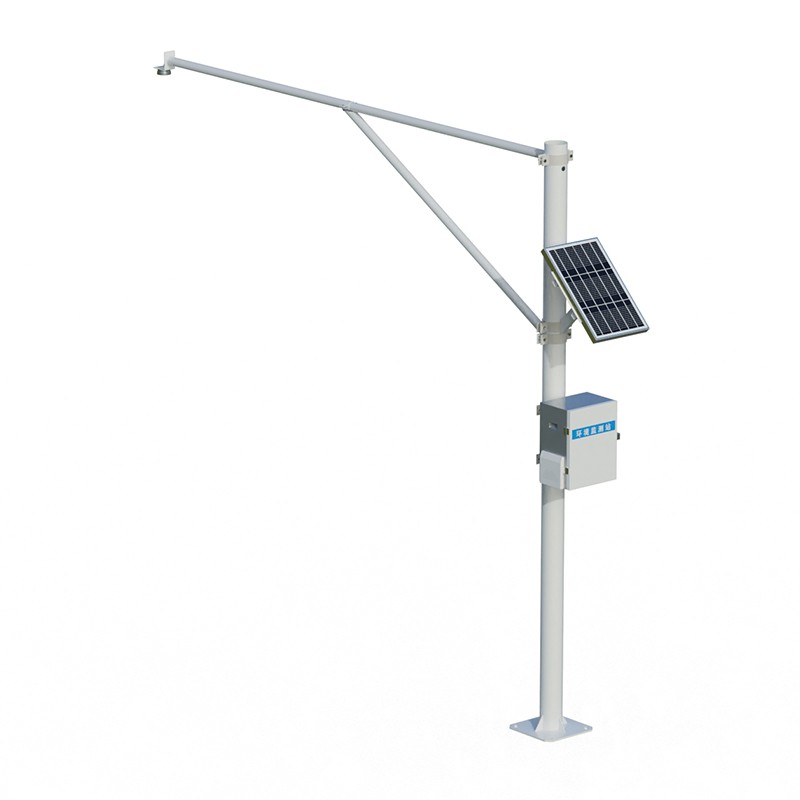

河道水位监测系统校准

一、引言

河道水位监测是防汛抗旱、水资源调度、水利工程运行管理及水文科学研究的基础性工作。水位数据的准确性直接关系到预警预报的可靠性与决策的科学性。受传感器老化、环境侵蚀、安装条件变化及电子漂移等因素影响，水位监测系统在使用过程中不可避免地会产生测量偏差。因此，建立并执行规范、定期的校准制度，是保障监测系统长期稳定运行和数据质量的关键环节。

二、校准目的与意义

消除系统误差：通过校准修正传感器零点漂移、量程偏差和温度影响，使测量值接近真实水位。

保障数据一致性：统一不同站点、不同类型设备的量值标准，实现数据可比与联网应用。

满足规范要求：符合《水文监测规范》《水位观测标准》等行业规程对设备检定/校准周期的强制性或推荐性规定。

支撑业务应用：为洪水预报、水库调度、生态流量监管等提供可信的数据底座。

三、校准前准备工作

1.资料收集

设备台账：型号、编号、安装日期、上次校准记录、历史故障信息。

技术文档：说明书、检定规程、校准方法、出厂检验报告。

现场信息：断面图、水准点成果、近三年水位变幅范围、周边干扰源（波浪、淤积、冰冻等）。

2.工具与标准器

经计量检定合格的水准仪、全站仪或GNSS RTK（用于高程传递）。

标准水位尺、检波器或高精度液位标定装置（实验室或现场标定用）。

多功能校准仪（模拟信号输出）、压力校验台（针对压力式水位计）。

标准温度计、气压计（用于环境参数补偿）。

3.现场安全与环境评估

检查测井、栈桥、爬梯等附属设施的安全性。

评估水流条件：避开急流、漩涡、强紊动区域作业；若条件允许，选择低水位、平水期进行。

制定应急预案，配备救生衣、防滑鞋等防护装备。

四、校准方法与步骤

方法一：现场直接比对法（最常用）

适用于浮子式、雷达、激光、电子水尺等具备现场人工比对条件的站点。

建立基准面：利用已知水准点，通过水准测量将高程引测至现场固定标志（如校核水准点），确保基准可靠。

人工读数：在设备测量点附近设置标准水尺，由两名观测员同步读取水位，取平均值作为“真值”。

数据采集：记录监测系统同时刻的输出值（包括原始电压/电流、RS485输出、显示屏读数等）。

多点校准：在设备量程范围内选取不少于5个水位点（一般包含20%、40%、60%、80%、100%量程），逐点比对并绘制误差曲线。

修正参数：根据误差分布，调整设备的零点偏移、量程系数或拟合公式（如线性插值、多项式修正）。

方法二：实验室标定法

适用于压力式水位计、气泡式水位计等可拆回传感器的校准。

将传感器送至具备资质的计量实验室。

在标准压力发生装置上，按递增和递减顺序施加标准压力，记录输出信号。

计算示值误差、回差、重复性，出具校准证书。

现场安装后，需再次进行单点核查或短距离比测。

方法三：原位自动校准（高级应用）

部分新型系统支持：

双传感器冗余：主备传感器实时互校，自动剔除异常值。

远程校准：通过平台下发校准系数，结合现场视频AI识别水尺刻度实现无人化校准。

模型自学习：利用历史大数据建立误差补偿模型，动态修正输出。

五、数据处理与结果判定

误差计算：

各测点误差 = 系统显示值 - 人工标准值

系统综合误差取各点误差的绝对值最大值或均方根值（视规范而定）。

合格判定（参考常见行业要求）：

一类精度站：综合误差 ≤ ±1 cm

二类精度站：综合误差 ≤ ±2 cm

三类精度站：综合误差 ≤ ±3 cm

具体指标以最新版《水文监测规范》或合同约定为准。

记录与报告：

填写《水位监测系统校准记录表》，内容包括：校准日期、天气、人员、标准器编号、各点数据、修正前后对比、结论及建议。报告需归档保存，保存期不少于5年。

六、常见问题与处理

七、校准周期建议

常规环境：每年汛前至少校准1次；汛期高水位运行后增加1次专项核查。

恶劣环境：多泥沙、强腐蚀、冰冻区，每半年或每季度校准1次。

关键站点：重要控制站、水库特征水位站，可安装自动校准装置实现实时/准实时校准。

设备维修后：任何涉及传感器、信号转换模块、安装位置的维修，均需重新校准。

八、质量控制与管理建议

制度化：将校准纳入年度运维计划，明确责任人与时间节点。

标准化：统一校准方法、记录格式和判定标准，避免人为随意性。

信息化：利用校准管理模块，自动提醒到期设备，生成电子档案。

人员培训：校准人员需经专业培训，熟悉仪器原理、测量误差理论和安全生产规程。

溯源管理：标准器应定期送上级计量机构检定，确保量值溯源至国家基准。
