二维雷达生命探测仪使用指南

一、设备概述与原理

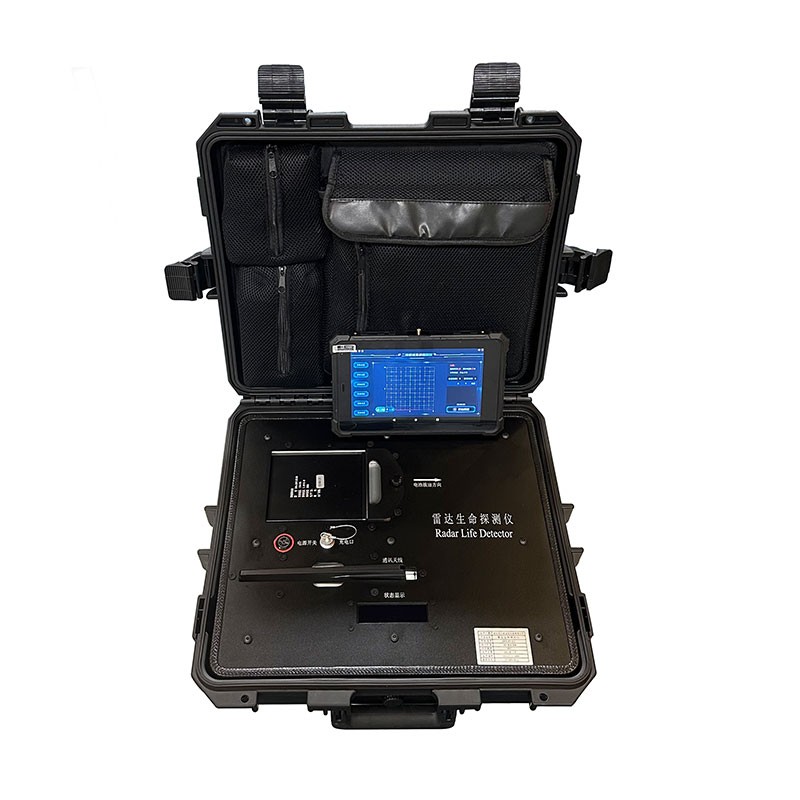

二维雷达生命探测仪是一种基于超宽带（UWB）雷达技术的非接触式搜救装备，主要用于地震、建筑坍塌、废墟掩埋等灾害现场，穿透墙体、混凝土、砖石、土层等非金属介质，探测被掩埋幸存者的呼吸、心跳等微弱生命体征信号。与音视频或热成像生命探测仪不同，雷达设备无需孔洞或视线通道即可工作，能够在不接触、不看见目标的情况下发现生命体存在。

该设备的核心价值在于二维定位能力。传统探测手段往往只能判断“某片区域有生命信号”，而二维雷达可将目标以横纵坐标形式显示在控制终端屏幕上，帮助救援人员判断挖掘方向与破拆位置，减少盲目开挖。设备通常适用于消防应急、地震救援、建筑坍塌处置等场景。

二、主要性能参数（通用参考值）

不同厂商型号的参数存在差异，使用前应以具体设备铭牌与说明书为准。以下为行业常见指标范围：

需注意：穿透效果受墙体材质、密实度、含水率影响显著，密实钢筋混凝土与空腔砖墙表现不同，参数值应在典型废墟结构上实地验证。

三、操作前准备

（一）人员与安全确认

操作人员应经过设备操作培训，熟悉开机自检、模式选择、目标判读等基本流程。进入救援现场前，须确认现场结构稳定性，必要时先进行支护或监测，避免在二次坍塌风险区域架设设备。雷达主机应放置在相对稳定的废墟表面或承重构件上，操作人员则应在安全距离外通过无线终端操控。

（二）设备检查

检查内容包括：雷达主机外观有无明显损伤、电池电量是否充足（建议携带至少两块可更换电池）、控制终端与主机无线连接是否正常、天线或探头部位是否清洁无遮挡。若设备刚从低温或潮湿环境移出，应待其温度接近现场环境后再开机，避免冷凝影响内部电路。

（三）现场评估与模式选择

根据探测介质选择对应模式。多数设备提供空气、废墟、穿墙三种模式：空气模式适用于空旷或半开放空间快速扫描；废墟模式针对砖石瓦砾堆积场景，可过滤部分杂波干扰；穿墙模式用于混凝土墙体、楼板等密实遮挡条件下的深层探测。选错模式可能导致虚警率升高或漏检，应在了解现场结构后慎重设定。

四、操作流程

第一步：架设主机。将雷达主机置于待探测区域表面，确保底面与介质接触良好。若地面不平整，可用少量沙土或软质材料垫平，但不得使用金属物体衬垫。主机指向应覆盖重点怀疑区域，利用≥120°的水平张角实现较大范围覆盖，减少反复搬移次数。

第二步：开机自检。开启主机与控制终端，等待系统完成初始化自检。检查无线连接状态、电池电量及信号基线是否正常。若终端显示异常噪声或连接中断，应排查周围是否存在强电磁干扰源，或缩短主机与终端距离。

第三步：扫描与数据采集。在终端上启动扫描，保持主机静止，避免人员在设备附近走动或产生振动。扫描过程中，终端屏幕上会实时显示回波信号。运动目标与静止目标通常以不同图形或颜色区分显示，部分设备支持同时探测多个生命体信号。操作人员应观察信号的稳定性：真实的呼吸/心跳信号通常具有周期性微动特征，而随机跳变多为杂波干扰。

第四步：二维定位判读。当屏幕出现疑似生命信号时，查看其横纵坐标位置。二维定位给出的是一定范围内的相对方位与距离估计，而非绝对精确的“点”。应结合现场结构（如原有房间格局、楼梯位置、承重墙走向）综合判断目标可能所在的空间，而非机械照搬坐标数值进行破拆。

第五步：复核与标记。对疑似目标区域可进行重复扫描或变换主机位置交叉验证。若多次扫描在同一坐标附近均出现稳定信号，可信度较高。确认后，用标记物在现场标注目标大致方位，并移交给破拆或营救组。若扫描结果为“无生命信号”，也应记录扫描区域与模式，便于后续与其他探测手段相互印证。

五、目标判读要点

区分运动与静止目标。运动目标信号强度较高、变化明显，较易识别；静止目标依赖呼吸引起的胸廓微动，信号微弱，需要设备具备足够的灵敏度。被埋压者完全静止、无法呼救时，恰恰是雷达设备发挥优势的场景。操作人员应有耐心，单次扫描时间不宜过短，给设备足够时间积累信号。

排除常见干扰。现场的风吹晃动、水管流水、机械振动、人员走动均可能产生类似生命的微动信号。判读时应关注信号的周期性与持续性：人体呼吸具有相对稳定的节律，而多数环境干扰缺乏这种规律性。设备本身的智能滤波功能可抑制部分杂波，但不能完全替代人工判断。

理解二维定位的局限。二维坐标反映的是目标相对于天线的方位与距离，在多层废墟或复杂结构中，信号可能经过反射折射，导致坐标出现偏移。应将定位结果视为“重点排查区域”而非“精确点位”，结合建筑结构信息缩小范围后再实施破拆。

六、维护与保养

每次使用后，应清洁主机表面灰尘与泥渍，检查散热孔是否堵塞、接口有无进水或异物。电池应按照说明书要求充电与存放，长期不用时保持约50%电量，避免满电或亏电存放。设备存放于干燥、通风、无腐蚀性气体的环境中。若设备经历过雨淋或潮湿环境使用，应取出电池，待整机充分干燥后再通电测试。定期按厂商建议进行功能自检，发现探测距离明显下降或信号异常时，及时送修或校准。

七、安全注意事项

雷达主机虽具备IP67防护等级，但不得浸泡于水中或在暴雨中长时间暴露。设备属于精密电子仪器，应避免摔落、剧烈撞击或擅自拆解。无线遥控功能减少了人员靠近危险区域的需要，但主机架设位置本身仍可能处于不稳定结构上，放置与取回时应做好安全防护。雷达发射功率较低，正常使用条件下对人体无害，但仍应避免长时间将天线近距离对准同一部位。若现场存在易燃易爆气体环境，应确认设备具备相应防爆认证后方可投入使用。
