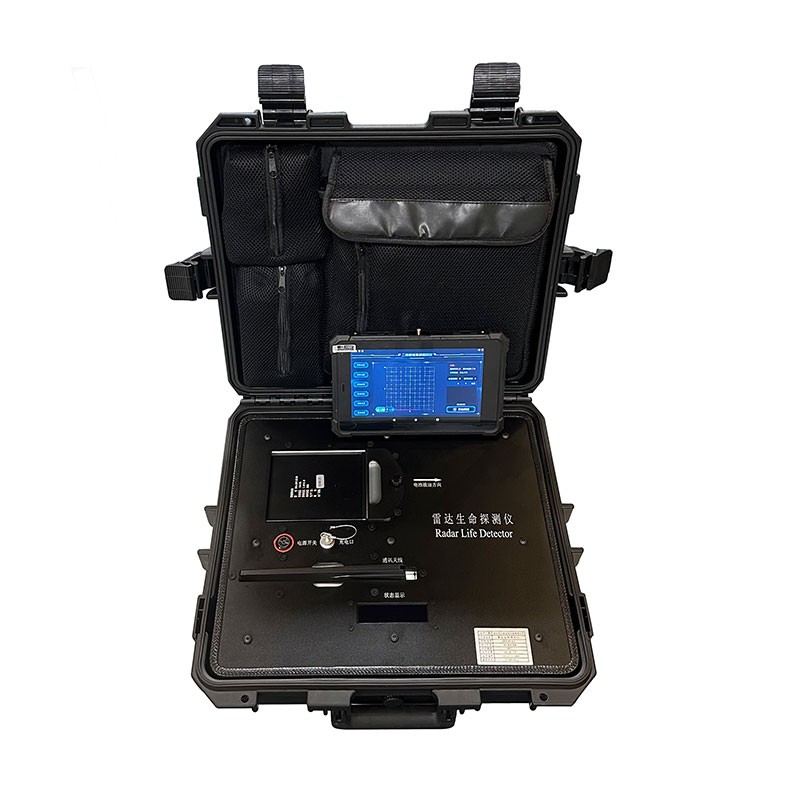

二维雷达生命探测仪校准
1.目的与适用范围
二维雷达生命探测仪基于超宽带/微波雷达原理，通过发射电磁波并接收人体呼吸、心跳、体动等引起的微多普勒回波，实现对障碍物后或废墟中生命体的存在判别、距离—方位二维定位及生命体征识别。
校准目的：
验证探测距离、方位角、测距误差、生命体征识别能力是否符合出厂指标或适用标准；
发现天线老化、接收链路增益漂移、杂波抑制异常、算法参数偏移等问题；
为消防、地震、坍塌救援等场景的出队前检查、周期校准、验收试验和返修后确认提供依据。
适用于：二维/多维雷达生命探测仪、穿墙雷达生命探测仪、废墟搜救雷达的现场核查与实验室校准。
2.校准依据（通用）
可结合设备型号引用：
XF3010—2020《消防用雷达生命探测仪》
GB/T37283《应急雷达生命探测仪》相关技术要求
GA/T1293《生命探测仪通用技术条件》
设备出厂说明书、标称性能指标
实验室校准管理体系文件[JJF1071等]
3.校准环境与条件
温度：15℃～30℃，受控环境优先23℃±5℃
相对湿度：≤75%RH，无凝露
场地：空旷场、半暗室或电磁屏蔽室；探测方向5m内无大功率电台、对讲机、变频设备、旋转金属体
地面：弱反射环境，避免金属网、钢筋密布区域
电源：标称电压±5%，电池电量≥60%或外接稳压电源
穿透试验介质：标准砖墙、预制板、木板、混凝土试块等
4.校准设备与标准装置
雷达生命探测仪主机+显控终端
人体生命信息信标仪/生命信号模拟器：可模拟呼吸、心跳、体动
呼吸：0.1～0.5Hz（6～30次/min）
心跳：0.8～2.5Hz（48～150次/min）
胸壁位移：毫米级甚至亚毫米级
标准距离标尺、激光测距仪、角度仪、三脚架
计时器、温湿度计
砖墙/木板/预制板/混凝土等穿透介质试块
干扰源（对讲机、手机、发电机等，用于抗干扰核查）
5.校准前检查
外观无破损，天线无变形，防水盖、接口、紧固件完好；
开机自检通过，软件版本、序列号、上次校准日期可查；
电池/电源电压正常，主机与终端通信稳定；
界面可显示距离、方位、信号强度、生命概率、运动/静止目标；
清空探测区，做“无目标背景测试”：正对空场或墙壁运行若干周期，不应报出虚假生命目标。
6.主要校准项目
6.1无目标虚报率
雷达正对墙壁或空场，连续运行10次，每次持续规定时长。
判定：无生命体时误报次数占比满足标准或厂家指标；
XF3010中无生命目标重复试验虚报率通常有上限要求。
6.2最小可探测生命体征
用信标仪/仿生系统设置：
最小呼吸幅度（如1mm）
低呼吸频率（如5～10次/min）
低心跳幅度/频率
在标称最小探测距离内测试，要求仪器能稳定识别“有生命”，不漏报。
6.3探测距离与测距误差
在开阔无遮挡条件下，将目标置于1m、3m、5m、10m、最大标称距离等点位，每点重复3次。
测距误差=显示距离−真实距离
通用参考：
5m内测距误差≤±0.5m；
更大距离按厂家或标准指标执行；
XF3010中不同探测距离等级对应±0.5m/±1.0m/±2.0m等要求。
6.4二维定位与方位角误差
二维雷达应输出“距离+方位角”。将目标置于0°、±30°、±45°等方位。
角度误差=显示方位角−真实方位角
通用参考：定位角度误差可参照±10°或±15°等级要求，具体按设备等级执行。
6.5穿透探测能力
在雷达与目标间加入砖墙、预制板、木板等介质，核查：
能否探测到生命信号；
测距是否发生偏移；
响应时间是否明显变长；
静止/运动目标是否可区分。
结果记录为：可探/不可探+显示距离+置信度+介质类型及厚度。
6.6多目标分辨能力
同距离不同方位，或同方位不同深度放置两个目标，检查仪器是否能分别标记，不合并、不丢失。
记录最小可分辨间隔。
6.7响应时间
从目标开始动作或雷达开始扫描，到终端给出稳定“生命存在”提示。
连续测试10次取平均。搜救场景通常要求数十秒内给出可用结果。
6.8抗干扰核查（建议项）
对讲机、手机、柴油发电机、金属门开合、风吹物体晃动等干扰下，观察是否误报、信号跳变、算法卡死。
救援队入库复测建议开展。
7.校准结果处理
校准结论分为三类：
合格：各项指标符合说明书或标准，可直接执行任务；
限用：近距离正常，远距离或穿墙性能下降，标注“仅限浅层搜救/开阔场地使用”；
不合格：漏报、虚报高、测距严重偏差、无法识别呼吸心跳，应停用、维修或返厂。
校准记录至少包含：
设备型号、序列号、软件版本
标准装置编号及有效期
环境参数（温湿度、场地条件）
各距离/角度原始数据
重复次数、平均值、误差
穿透介质条件与结果
结论与建议
校准人、审核人、日期
8.校准周期与维护
周期校准：一般12个月一次；
高频出动、摔碰、浸水、返修、长期存放后，应立即校准；
每次出队前做开机自检和无目标背景测试；
天线面、接口、防水盖每次使用后检查；
固件升级后若影响探测算法，应重新进行关键项目核查。
