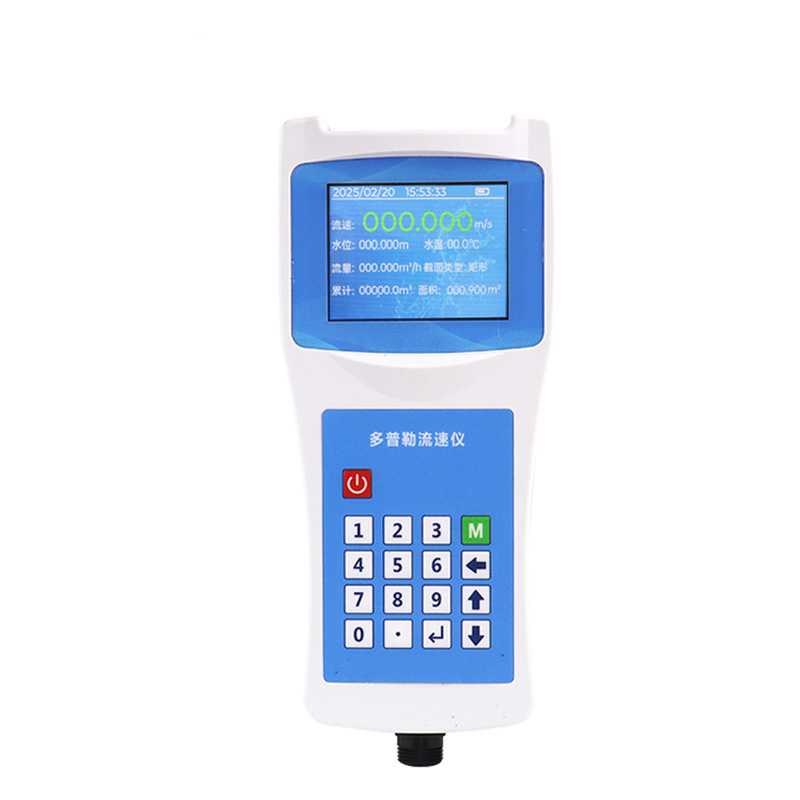

声学多普勒流速剖面仪校准
1. 概述
声学多普勒流速剖面仪（ADCP）是利用声学多普勒效应测量水流速度剖面及水深的设备，广泛应用于河流水文测验、河道输沙监测及海洋流场观测。受换能器晶体老化、声速剖面粉化、罗经偏差及安装倾斜度影响，ADCP的测量数据会产生系统误差。校准旨在通过实验室标定与现场比测，修正仪器误差，确保流速、流向及水深数据的量值统一与准确可靠。
2. 校准前准备
2.1 设备检查
检查换能器表面有无划痕、凹坑、气泡附着或生物污染。
检查电缆及水密接头，确认密封圈完好无损，插头针脚无弯曲或氧化。
检查内部传感器（倾斜传感器、罗经、温度传感器）的自检状态。
确认设备固件版本，备份原始配置文件。
2.2 标准器与工具
实验室标准：
消声水池或标准水槽（配备拖车系统）。
高精度激光测距仪或钢卷尺（用于几何尺寸标定）。
标准罗经校准台。
标准温度计（分辨率0.01℃）及盐度计。
现场标准：
经检定合格的走航式ADCP或旋桨式流速仪（作为比测基准）。
GPS全球定位系统（RTK级，用于底跟踪校验）。
辅助软件：ADCP配套配置软件、数据处理及后处理分析软件。
2.3 环境要求
实验室：水温恒定，无强水流、气泡及悬浮物干扰；电磁屏蔽良好。
现场：选择顺直、水流平稳、断面形态规则的河段；避开进出水口、桥梁及障碍物；风速小于3级。
确保设备电池电量充足或外接电源稳定。
3. 校准项目与方法
3.1 换能器几何参数校准
在消声水池中，使用激光干涉仪或精密测角仪测量各波束的实际发射角度。对比实测角度与标称角度，计算偏差。若偏差超过±0.1°，需在配置文件中更新波束角参数。
3.2 声速校准
实验室：测量标准水槽内的实际水温与盐度，计算标准声速。将此值输入ADCP，对比仪器内置温度传感器的读数偏差。
现场：施测前测量表层及底层水温，计算平均声速并输入仪器。检查声速偏差对流速剖面的影响。
3.3 底跟踪校准
在静止状态下，启动底跟踪功能。记录ADCP输出的位移和速度数据。理想状态下，静止底跟踪速度应为0。若存在非零漂移，记录漂移量。在移动拖车试验中，对比拖车标准速度与底跟踪速度，计算误差。
3.4 流速校准（拖车法）
将ADCP固定在消声水池的拖车上。设定多个拖车运行速度点（覆盖0.2m/s至量程上限）。在每个速度点稳定运行后，采集ADCP流速数据。通过最小二乘法拟合拖车标准速度与ADCP测量速度的关系曲线，得出标定系数。
3.5 罗经与倾斜传感器校准
罗经校准：在消声水池中，将ADCP分别朝向正北、正东、正南、正西四个方向，记录罗经读数。计算航向偏差，并进行硬铁和软铁校正。
倾斜校准：使用精密倾斜台改变ADCP的姿态（横摇±5°，纵摇±3°），记录倾斜传感器读数，修正倾斜误差。
3.6 现场比测校准
在天然河流中，采用走航式ADCP与定点式ADCP（或旋桨式流速仪）进行同步测量。选取垂线上的多个点，对比两者测量的流速、流向数据。计算系统偏差和标准差。
4. 数据处理与结果判定
4.1 误差计算
流速偏差： B v = v adcp − v std
流向偏差： B d = d adcp − d std
底跟踪误差： E bt = v ref ∣v bt −v ref ∣ × 100%
4.2 校准模型修正
依据拖车试验数据，建立流速修正模型：
v corrected = a ⋅ v measured + b
式中， a为尺度因子， b为偏移量。
4.3 结果判定
流速测量误差应不大于±1.0%±0.5cm/s（或符合仪器技术指标）。
流向测量误差应不大于±2°。
底跟踪速度与标准速度的相对误差应小于1.0%。
倾斜传感器测量误差应小于±0.2°。
4.4 校准报告
报告应包含：
ADCP型号、序列号、频率、波束配置。
各换能器波束角的实测值与标称值。
罗经偏差曲线及校正参数。
流速标定方程及相关系数。
现场比测数据统计表及偏差分析。
校准结论及建议下次校准日期。
5. 现场安装与施测要求
安装：确保换能器表面与水流方向平行，避免气泡吸附。使用水平仪校准安装支架的水平度。
参数设置：根据现场水深设置合适的单元厚度、盲区距离及发射频率。
比测验证：正式测验前，应进行至少500米长度的往返测，验证数据一致性。
6. 维护与周期管理
日常维护：每次使用后，用清水冲洗换能器；长期存放前需晾干并置于干燥箱。
校准周期：实验室全面校准周期为24个月。现场作业前必须进行现场自查（如底跟踪测试）。
期间核查：每季度或在重要任务前，使用标准声速计核查温度传感器精度。
7. 安全注意事项
严禁在换能器表面无水的情况下开机发射，防止烧毁晶体。
吊装设备时，检查吊索具强度，防止设备坠落。
涉水作业时，穿戴救生装备，注意通航安全。
处理电池组时，防止短路起火；废弃电池需按环保要求回收。
