GNSS位移监测站使用指南

一、概述

GNSS位移监测站是利用全球导航卫星系统（GNSS）技术，对地面或构筑物的三维位移变化进行连续、自动监测的系统。它广泛应用于地质灾害（滑坡、崩塌、地面沉降）、矿山尾矿库、水库大坝、桥梁隧道、高层建筑、铁路路基等领域的表面位移监测。

与传统人工测量相比，GNSS位移监测站具备全天候、自动化、高精度（毫米级至亚毫米级）、无需通视等突出优势，能够实时掌握监测点的位移速率和累积位移量，为安全预警和稳定性评估提供可靠数据支撑。

本指南适用于GNSS位移监测站的设备组成、安装调试、数据采集、日常维护及常见故障处理。

二、系统组成与功能

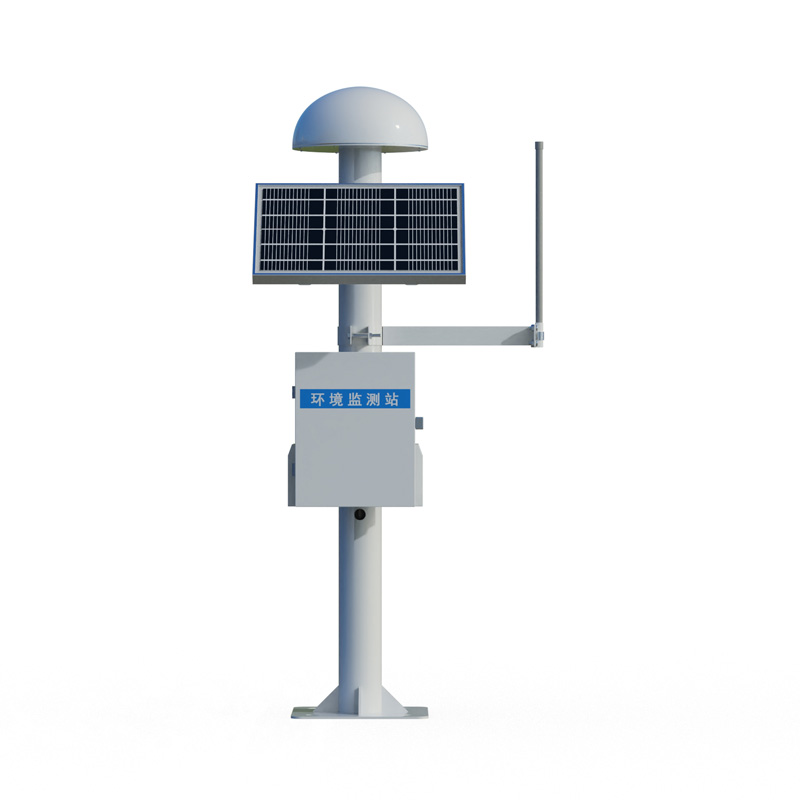

一套完整的GNSS位移监测站通常由以下部分组成：

1. GNSS接收机

是监测站的核心，负责接收卫星信号并解算坐标。常用的一体化GNSS接收机集成了高精度定位板卡、存储单元、通讯模块和电源管理单元，具有低功耗、高可靠性、适应野外恶劣环境等特点。支持多系统（北斗、GPS、GLONASS、Galileo）多频点信号接收。

2. GNSS天线

用于接收卫星信号，通常为测量型扼流圈天线或小型化抗多路径天线。天线需安装在观测墩或专用支架上，保证对天空视野开阔。部分一体化监测站采用内置天线或外置天线设计。

3. 太阳能供电系统

包括太阳能电池板、太阳能控制器、蓄电池（通常为胶体电池或锂电池）。用于为监测站提供长期稳定的电力，保证无市电区域的连续运行。太阳能板功率和蓄电池容量根据监测站功耗和当地日照条件设计。

4. 数据传输模块

负责将监测数据实时传输至数据中心。常用方式包括：

4G/5G无线通信：适用于有公网信号的区域，数据实时上传至云平台。

电台通信：用于短距离点对点或点对多点传输。

北斗短报文通信：适用于无公网覆盖的偏远地区。

有线网络：具备光纤或网线条件时使用。

5. 避雷与接地系统

包括避雷针、接地极、浪涌保护器等，用于防止雷击和感应过电压对设备的损坏。

6. 安装基础设施

包括混凝土观测墩、钢结构支架、标志盘、防护箱（机箱）等，用于稳固安装接收机和天线，保护设备免受环境影响。

7. 数据中心与软件平台

包括数据接收服务器、数据库、监测预警软件。软件平台具备数据解算（静态差分解算或RTK解算）、位移曲线展示、阈值预警、报表生成、远程控制等功能。

三、监测原理

GNSS位移监测站一般采用相对定位原理，即在监测区附近稳定基岩或不受变形影响的区域设置一个或多个基准站，在待测位移点设置监测站。基准站和监测站同步观测卫星，通过差分技术消除或削弱卫星轨道误差、钟差、大气延迟等公共误差，获得监测站相对于基准站的高精度三维坐标变化。

数据处理方式可分为：

静态后处理：按一定采样间隔（如30秒、1分钟）记录原始观测数据，定期下载后进行高精度基线解算，获得亚毫米级位移精度。

实时动态差分（RTK）：基准站实时发送差分改正数，监测站实时解算厘米级坐标，适用于需要实时预警的场景。

实时动态后处理（RTK后处理）：结合实时与事后处理，兼顾时效性与精度。

四、安装步骤

（一）选址与勘察

基准站选址：应选择在监测区域以外、地质结构稳定、不会发生位移的基岩或稳固建筑物基础上。要求视野开阔（高度角15°以上无遮挡），远离大功率无线电干扰源（如高压线、通讯基站、强电磁设备），便于供电和通信。

监测站选址：布设于待测位移体（如滑坡体、边坡、大坝坝体）的特征位置，如裂缝带、潜在滑动面、关键变形部位。每个监测点应根据工程地质条件和监测要求合理布设，形成监测网。

卫星可见性测试：使用GNSS规划软件或手簿在现场进行卫星星空图测试，确保卫星数量不少于6颗，PDOP值小于4。

（二）基础设施施工

观测墩浇筑：基准站和监测站均应建造钢筋混凝土观测墩。观测墩埋入原状土或基岩中，露出地面高度0.5～1.5米。墩顶预埋强制对中螺栓或安装天线连接盘，保证天线相位中心与墩心精确对中。

机箱与支架安装：在观测墩旁或墩顶安装防护机箱，用于放置GNSS接收机、控制器、通讯模块等。机箱应具备防水、防尘、防盗、防腐蚀性能。太阳能板支架朝向正南（北半球）并调整倾角（一般为当地纬度±10°）。

避雷接地施工：在观测墩附近埋设接地极（镀锌角钢或铜包钢，深度≥1.5米），焊接接地母线，将天线支架、机箱、避雷针等可靠接地。接地电阻应小于10Ω（或按设计要求）。

（三）设备安装

安装GNSS天线：将天线通过强制对中螺杆固定在观测墩顶部，天线定向线（若有）指向正北。用水平尺校准天线底座水平，紧固螺母。安装天线保护罩（视需要）。

安装接收机与通讯模块：将一体化GNSS接收机或分体式接收机主机安装在机箱内，连接天线馈线、电源线、通讯线。馈线应穿管保护，弯曲半径不宜过小。

安装太阳能供电系统：将太阳能板固定在支架上，将控制器、蓄电池安装在机箱内，按说明书连接线缆（先连接蓄电池，后连接太阳能板，最后连接负载）。设置控制器参数（浮充电压、欠压保护等）。

连接数据传输模块：插入SIM卡（4G/5G方式），或连接电台天线、北斗终端等。确保天线朝向信号最优方向。

（四）系统调试

通电与自检：接通电源，观察接收机指示灯状态，确认卫星信号锁定、数据存储与传输正常。

参数设置：通过手簿或电脑软件连接接收机，设置以下参数：

采样间隔（如1Hz、0.2Hz，静态度量常用15秒～30秒）

高度截止角（10°～15°）

数据记录格式（RINEX、自定义二进制）

通讯协议（TCP/IP、MQTT、Ntrip等）

数据中心IP地址和端口

基准站坐标初始化：通过长时间静态观测（如连续观测24小时以上）或已知控制点测量，精确测定基准站坐标（CGCS2000或地方坐标系）。坐标成果应保持长期不变。

监测站测试运行：连续运行24～72小时，检查数据回传的连续性和完整性，计算初始位移基准值。

五、数据采集与处理

1. 数据采集方式

实时采集：监测站按设定的采样频率连续观测，通过无线网络实时将原始观测数据或解算后的坐标发送至服务器。

定时采集：为降低功耗和流量，可设定每天固定时段（如整点）上传一次数据。

事件触发采集：当位移速率或加速度超过阈值时，自动加密采样并报警。

2. 数据处理流程

数据解码与预处理：服务器接收原始观测数据后，进行解码、格式转换、周跳探测与修复。

基线解算：采用高精度GNSS解算软件（如GAMIT、Bernese、Panda或商业软件）进行静态差分解算，获得监测站相对于基准站的三维坐标序列。实时RTK模式则由接收机板卡直接输出坐标。

位移计算：将各历元坐标与初始坐标比较，计算X（东向）、Y（北向）、Z（高程）方向的位移量及合成位移，绘制位移-时间曲线。

滤波与平差：应用卡尔曼滤波、小波去噪等方法剔除粗差，提高位移序列的平滑度和精度。

3. 预警阈值设定

根据监测对象的变形特征和工程安全标准，设定位移速率阈值和累积位移量阈值。通常分为蓝色预警（注意级）、黄色预警（警示级）、橙色预警（警戒级）、红色预警（警报级）。当位移超限时，系统自动通过短信、APP推送、声光报警等方式发出预警。

六、日常维护与保养

1. 定期巡检

每月一次：检查太阳能板表面清洁度，清除灰尘、鸟粪、落叶；检查天线及馈线连接是否牢固；查看蓄电池电压是否正常；检查机箱密封条、锁具是否完好。

每季度一次：测量接地电阻，检查避雷器状态；清理机箱内积尘；测试数据传输的连续性。

每半年一次：对基准站和监测站进行坐标校核，利用已知点或重复观测检验系统稳定性；更新固件（如厂家发布新版本）。

2. 季节性维护

雨季前：加强防雷接地检查，确保馈线接头防水密封良好，机箱排水孔畅通。

冬季：检查蓄电池在低温环境下的容量，必要时增加保温措施；清除太阳能板上的积雪。

3. 数据质量检查

定期登录数据平台，检查数据丢包率、解算成功率、位移曲线是否合理。若发现数据异常（如突变、长时间缺失），应立即排查原因。

七、常见故障与排除

1. 监测站无法上线（数据不回传）

可能原因：SIM卡欠费或信号差；4G模块故障；APN设置错误；服务器地址或端口变更；电源供电不足。

解决方法：检查SIM卡资费和信号强度；重启通讯模块；核对服务器参数；测量蓄电池电压，检查太阳能充电是否正常。

2. 位移数据波动过大或跳变

可能原因：天线安装松动；多路径效应严重；卫星星历或钟差问题；解算软件参数不当。

解决方法：检查天线紧固情况；改善天线周边环境（如加装扼流圈或移除反射物）；延长观测时段或增加卫星截止角；调整解算策略。

3. 长时间无卫星信号

可能原因：天线损坏或馈线断路；接收机通道故障；天线被遮挡（如植被生长覆盖）。

解决方法：用频谱仪或替换法检查天线及馈线；清理或修剪遮挡物；重启接收机。

4. 太阳能供电系统故障

表现：蓄电池电压过低，夜间或连续阴雨天停机。

解决方法：测量太阳能板开路电压，检查控制器是否正常；更换老化蓄电池；增加太阳能板功率或蓄电池容量。

5. 雷击后设备损坏

预防为主：必须确保接地系统合格，安装防雷浪涌保护器。雷击后应检查接收机、通讯模块、电源模块，更换损坏部件。

八、注意事项

基准站一旦建成，应避免任何扰动，严禁随意移动天线或接收机。确需维护时，应记录变动前后坐标差异。

监测站安装后应进行不少于一周的测试运行，确认数据稳定可靠后方可投入正式监测。

严禁在雷雨天气靠近天线及机箱进行操作，防止雷击伤人。

数据平台应设置多级权限管理，防止误操作或数据篡改。

长期运行的监测站应每年进行一次系统精度检定，比对位移量与人工测量结果。

废弃或拆除监测站时，应妥善回收蓄电池、电子器件，避免环境污染。

九、技术发展趋势

随着北斗三号全球组网完成和毫米级GNSS解算算法的进步，GNSS位移监测站正朝着更低功耗（微瓦级）、更高集成度（芯片级）、更智能化（边缘解算与AI预警）方向发展。融合多传感器（如加速度计、倾角仪、雨量计、裂缝计）的立体监测系统成为主流，结合物联网与大数据平台，实现地质灾害“人防+技防”的精准预警。未来，星基增强、星地一体化通信及视觉辅助定位等技术将进一步拓展GNSS位移监测的应用边界。
