大坝安全监测站使用指南

一、什么是大坝安全监测站

大坝安全监测站是部署在大坝主体及其周边区域，用于实时监测大坝变形、渗流、应力、环境等因素的综合自动化系统。它通过布设各类传感器和数据采集设备，连续获取反映大坝运行状态的关键指标，为安全管理、风险评估和应急处置提供科学依据。

大坝安全监测站通常采用GNSS、静力水准仪、测斜仪、渗压计、量水堰、温度计、气象站等设备，并通过自动化采集单元将数据远程传输至监测中心。根据大坝类型（混凝土坝、土石坝、拱坝等）和重要性等级，监测站的配置和精度要求有所不同。

二、监测站组成与工作原理

2.1 系统组成

一套完整的大坝安全监测站通常包括以下部分：

变形监测子系统：包括GNSS接收机及扼流圈天线、静力水准仪、引张线仪、垂线坐标仪、测斜仪等，用于监测坝体及坝基的水平位移、垂直位移和挠度。

渗流监测子系统：包括渗压计、量水堰、温度计等，用于监测坝基扬压力、坝体浸润线、绕坝渗流及渗流量。

应力应变监测子系统：包括钢筋计、应变计、锚索测力计、土压力盒等，用于监测坝体内部应力变化及支护结构受力状态。

环境量监测子系统：包括雨量计、气温计、水位计、风速风向仪等，用于记录库水位、降雨、温度等环境因素。

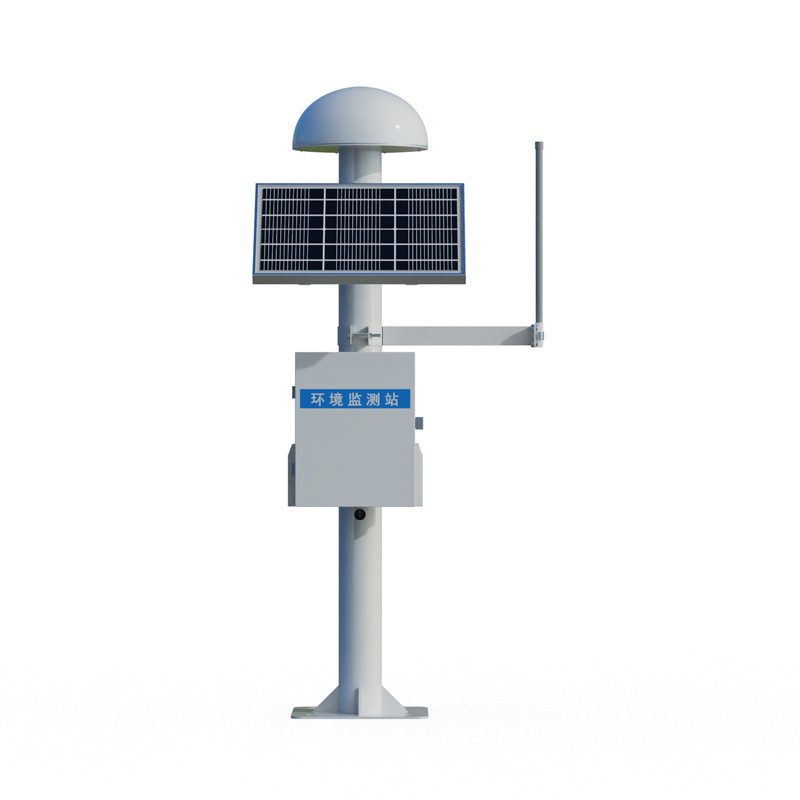

数据采集与传输单元：包括自动采集装置（MCU）、通信模块（4G/5G/北斗/光纤）、供电系统（太阳能或市电）及防雷接地设施。

监测中心平台：包括数据接收服务器、数据库、分析软件及预警发布系统。

2.2 工作原理

传感器按照设定的采样频率（如每小时一次或更高频次）自动采集物理量变化，通过电缆或无线方式将信号传输到数据采集单元。采集单元进行模数转换和初步处理，经通信网络发送至监测中心。监测平台对数据进行存储、分析、建模和比较，当监测值超出预设阈值时自动触发预警，提示管理人员采取相应措施。

三、选型指南

3.1 选型基本原则

针对性：根据大坝类型、结构特点、运行环境和历史病害确定监测项目和传感器类型。

可靠性：选用工业级、耐水压、耐腐蚀、宽温工作的传感器，防护等级不低于IP68（水下部分）。

精度匹配：变形监测精度宜达到毫米级或亚毫米级，渗压精度优于0.1%FS。

可维护性：优先选择自校准、低功耗、长寿命的设备，减少后期更换频率。

兼容性：同一监测站的传感器信号类型、通信协议应尽量统一，便于集成和扩展。

3.2 关键设备参数参考

设备类型	推荐精度/量程	防护等级	适用场景
GNSS接收机	水平≤2mm+1ppm，垂直≤5mm+1ppm	IP67	坝体表面水平/垂直位移
静力水准仪	0.1mm	IP68	坝顶或廊道沉降监测
测斜仪	±0.02°/1.5m	IP68	坝体深层水平位移
渗压计	0.1%FS，量程0.35~2MPa	IP68	坝基扬压力、绕渗
量水堰计	0.1mm	IP67	渗流量测量
钢筋计/应变计	1μɛ	IP68	混凝土/钢筋混凝土应力
雨量计	0.2mm分辨率	IP65	库区降雨量
水位计	0.1%FS	IP68	库水位、下游水位

四、安装要求

4.1 测点布设原则

代表性：选择能反映大坝整体和局部变形、渗流、应力特征的关键部位，如最大坝高断面、地质复杂段、伸缩缝、坝基接触带等。

对称性：横断面和纵断面应形成网格状测点，便于分析空间分布规律。

冗余性：关键部位可设置备用测点或对比测点，避免单点失效导致数据中断。

基准点稳定：变形监测基准点应设在坝址下游或两岸不受坝体变形影响的基岩上，并定期联测校核。

4.2 各子系统安装要点

（1）GNSS变形监测点

观测墩应建在坝体实心混凝土或牢固基岩上，采用钢筋混凝土墩柱，顶部强制对中装置。

天线应安装扼流圈或抑径板，四周仰角10°以上无遮挡。

观测墩与坝体应有可靠的电气连接，并做好防雷接地。

基准站应选择离坝体至少200米外的稳定基岩，且与监测点通视。

（2）静力水准仪与引张线

安装底座应水平、牢固，传感器罐体保持垂直。

连通管应避免气囊和局部凹陷，坡度不小于1%以利于排气。

引张线线体需张紧，两端固定墩同高，线体不得与任何物体接触。

（3）渗压计

钻孔埋设时，渗压计周围填充透水砂或砾石，上部用水泥封孔。

坝体填筑过程中埋设的渗压计应分层压实，引出电缆不得受拉或折断。

所有渗压计安装前需浸泡饱和，并记录初始频率和温度值。

（4）量水堰

堰口应为矩形或三角形，堰板垂直，堰槽平直，堰前设置消能设施。

堰计安装位置应在堰口上游3～5倍堰口高度处，测量水位变化。

（5）应力应变计

钢筋计应与结构主筋对焊或绑扎，方向与受力方向一致。

应变计应埋设在无应力筒内，并同向埋入混凝土。

锚索测力计需在张拉前完成安装，并记录零点。

4.3 供电与通信

监测站宜采用双路供电（市电+太阳能），太阳能板功率应根据当地日照条件和设备功耗计算。

蓄电池推荐使用胶体或锂电池，容量应满足连续阴雨7天的供电需求。

通信优先选择光纤或4G/5G，无信号区域可采用北斗短报文或LoRa中继。

所有外露电缆应穿金属管或PVC管保护，接头处做防水处理。

4.4 防雷与接地

监测站必须设置直击雷防护（避雷针）和浪涌保护（SPD）。

系统接地电阻应≤4Ω，独立接地体与防雷接地极间距不小于5米。

传感器电缆屏蔽层应在数据采集单元处单点接地。

五、日常运行与维护

5.1 自动化采集配置

设定合理的采样频率：常规监测期可设为1次/小时，汛期或特殊时期加密至1次/15分钟。

设定预警阈值：一级阈值（注意值）、二级阈值（警戒值）、三级阈值（行动值），并明确对应处置措施。

每日检查数据完整率，对缺测或异常数据及时补测或重采。

5.2 现场巡检内容

周检：检查采集箱密封、太阳能板清洁、天线稳固、电缆无破损。

月检：进行人工比测（如用水准仪校核GNSS测点，用测深尺校核水位计），计算系统误差。

半年检：清洗量水堰槽，清除渗压计孔口淤积，校验传感器零点漂移。

年检：整体校准变形、渗流传感器，进行接地电阻测试，更新防雷器件。

5.3 传感器维护要点

GNSS天线：保持扼流圈无积灰、鸟粪，定期检查同轴电缆接头是否锈蚀。

静力水准仪：检查连通液有无渗漏、气泡，补充防冻液（冬季）。

渗压计：若读数异常波动，需用压力校验仪现场打压测试。

量水堰计：定期清理堰口杂物，防止堰流阻塞。

5.4 数据管理与分析

建立测点台账，记录每支传感器的出厂编号、埋设位置、初始读数、校准系数。

每季度进行监测数据整编，绘制过程线（时间-变形/渗压/渗流量等）。

当变形速率突变、渗压异常升高或渗流量剧增时，应立即启动加密观测并组织专家会诊。

六、常见故障与排查

6.1 无数据或数据中断

可能原因：

采集单元断电（蓄电池老化、太阳能板损坏、市电跳闸）

通信模块故障或SIM卡欠费

传感器损坏或电缆断路

处理建议：

检查采集箱内电源指示灯、电压表，测量蓄电池端电压（应≥11.5V）。

查看通信模块信号强度，重启设备，检查APN设置。

用万用表测量传感器输出端电阻（振弦式传感器一般为300~500Ω），若无穷大则电缆断路。

6.2 数据异常跳变或漂移

可能原因：

传感器零点漂移（长期运行导致）

电缆接头进水或受潮

电磁干扰（附近有强无线电发射源）

大坝局部出现裂缝或滑动

处理建议：

对传感器进行现场人工比测或校准，记录零点偏移量。

打开接线箱检查是否有凝露或氧化，更换防水密封胶。

观察跳变是否与附近设备开关机时间吻合，必要时加装滤波或屏蔽。

若同时多个相邻测点出现同向异常，应立即进行现场巡视，检查坝体有无明显变形或渗漏。

6.3 通信频繁中断

可能原因：

信号覆盖弱（4G/5G）

天线方向或位置不佳

供电不稳定导致模块重启

处理建议：

更换高增益天线或加装信号放大器。

将通信天线引至高于坝顶的立杆上。

检查供电电压波动范围，增加稳压模块。

6.4 预警误报或漏报

可能原因：

阈值设置过于敏感或过于宽松

传感器未及时校准，系统误差累积

软件参数被误修改

处理建议：

根据历史监测数据和设计文件重新校核阈值。

对触发预警的测点进行现场复查和人工验证。

查看系统操作日志，恢复备份的配置文件。

七、典型应用场景

混凝土坝监测：重点监测坝体水平位移、垂直位移、坝基扬压力、坝体温度、伸缩缝开合度。

土石坝监测：重点监测坝体浸润线、坝后渗流量、表面沉降、内部水平位移、坝基孔隙水压力。

拱坝监测：重点监测坝体径向位移、切向位移、坝肩岩体变形、基础渗流。

老旧病险坝加固后监测：对比加固前后的变形和渗流变化，验证加固效果。

库区滑坡体监测：在坝址上游潜在不稳定边坡布设GNSS和测斜仪，预警滑坡涌浪风险。

八、注意事项总结

安装前必须详细阅读各传感器说明书，严格按照设计图纸和规范定位。

埋设过程中全程记录初始读数、埋设坐标、电缆走向，并拍照存档。

施工期应做好传感器保护标识，防止机械碾压和人为破坏。

运行初期连续监测不少于一个完整水文年，以建立基准模型。

不得随意更改自动化采集频率和预警阈值，确需调整需经技术负责人批准。

每次巡检和故障处理应填写记录表，内容包括时间、人员、现象、处理措施、结果。

遇库水位骤升骤降、强降雨、地震等特殊情况，立即启动加密观测。

监测站设备应设置备品备件库，包括传感器、采集模块、电源模块等。

所有传感器应按检定周期（一般1~2年）送检或现场校准。

长期停运重新启用前，必须进行全面检查和人工比测。
