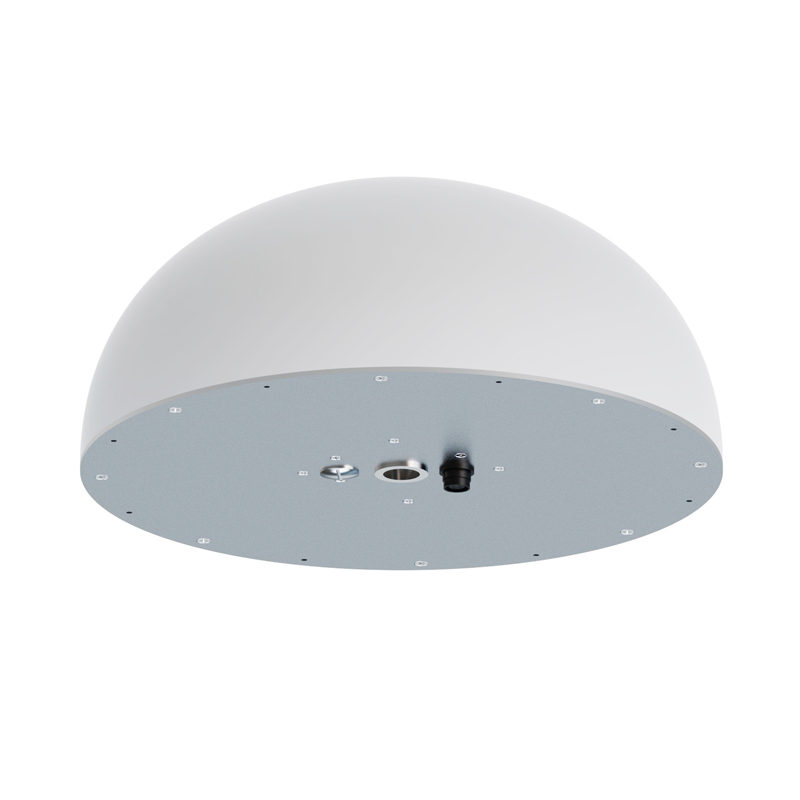

扼流圈GNSS传感器校准

概述

扼流圈GNSS传感器是高精度卫星导航定位系统的核心组件，广泛应用于测绘、地壳形变监测、精准农业及大型结构物健康监测等领域。其通过特殊的扼流圈结构有效抑制多路径效应，提高观测数据质量。为确保其达到毫米级至厘米级的测量精度，必须按照标准流程进行周期性校准与检核。

校准前准备

环境选择：选择开阔、无遮挡的室外场地，确保卫星几何分布良好。避开高压线、雷达站及大面积水域，减少电磁干扰与反射信号。

设备检查：

检查扼流圈天线相位中心是否稳固，无物理损伤。

确认GNSS接收机工作正常，数据记录功能完好。

准备高精度全站仪或激光跟踪仪（用于几何校准法）及标准校准基座。

气象参数：记录校准期间的气温、气压和湿度，用于电离层和对流层延迟修正。

校准项目与方法

1. 天线相位中心偏差（PCO）与变化（PCV）校准

天线相位中心并非物理固定点，其电气中心随信号入射高度角和方位角变化。

绝对校准法：将待校准扼流圈天线置于微波暗室或室外转台，通过精密机器人控制天线姿态，在不同仰角和方位角下测量相位中心偏移量，建立PCV改正模型。

相对校准法：将待校天线与已知PCO/PCV参数的参考天线进行零基线或短基线对比观测。通过分析双差残差，计算待测天线的相位中心偏差。

2. 天线参考点（ARP）归心元素测定

归心元素是连接天线物理标记点与测量基准点的几何关系参数。

使用高精度全站仪或工业摄影测量系统，测量天线强制对中托盘中心与扼流圈物理参考点（ARP）之间的三维坐标偏差。

精确量取天线托盘上表面至ARP的垂直距离，用于高程归算。

3. 多路径抑制性能验证

在静态观测模式下，连续采集4小时以上数据。

利用TEQC软件分析观测值的多路径效应（MP1、MP2）指标。

合格的扼流圈传感器应将L1频段多路径误差控制在0.5米以内，L2频段控制在0.6米以内。

4. 观测数据质量检核

信噪比（SNR）：检查各频点载噪比，确保在低高度角下仍保持较高水平。

周跳比（CSR）：统计观测时段内的周跳与观测值比率，CSR值应小于300。

伪距残差：检查双差解算后的伪距残差，均方根（RMS）应小于1米。

数据处理与分析

基线解算：采用精密单点定位（PPP）或网络RTK技术处理观测数据。

参数估计：在解算过程中引入天线相位中心改正文件（ATX格式），估算天线对中误差及剩余偏差。

结果评定：对比校准结果与出厂标称值。若水平方向偏差超过3毫米或高程方向超过5毫米，需重新标定或评估天线稳定性。

校准周期与维护

周期：建议每12个月或在经历剧烈震动、撞击后进行一次全面校准。

存储：校准报告及改正参数应存档，并在GNSS数据处理软件中正确加载。

日常维护：定期清理天线盘面上的积雪、鸟粪及杂物，防止介电常数变化影响信号相位。
