压电动能式雨量计使用指南

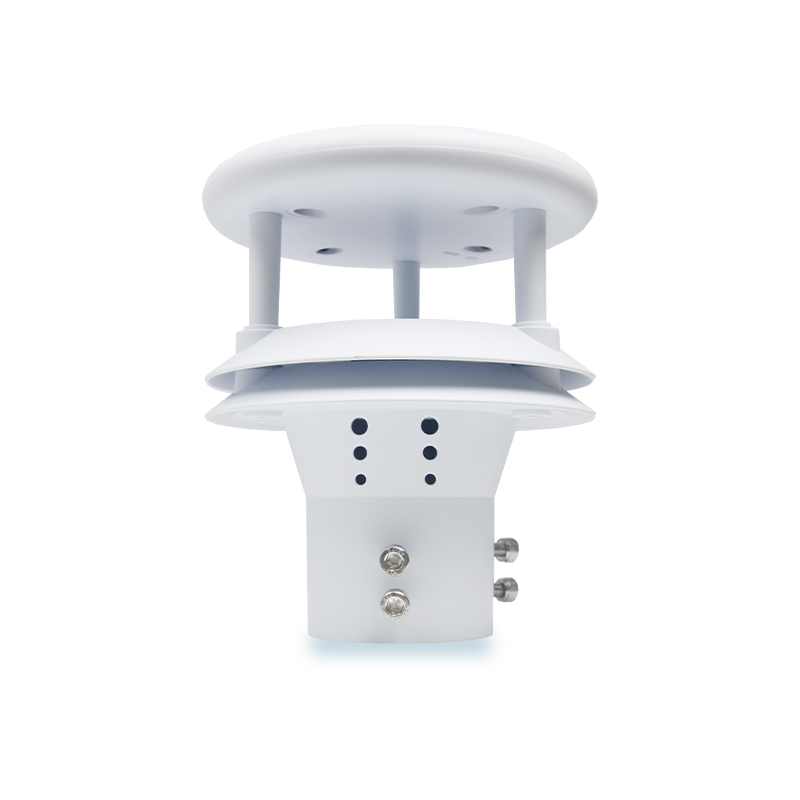

压电动能式雨量计（又称压电式雨量传感器、压电雨量计）是一种基于压电效应测量降雨量的新型雨量监测设备。与传统的翻斗式、称重式雨量计不同，压电雨量计采用压电陶瓷动能式雨量监测技术，根据雨滴滴打传感器表面所产生的冲击力进行识别和测量，能够同时监测降雨量、降雨强度和降雨起止时间，从毛毛细雨到磅礴大雨均可覆盖。

该设备凭借安装简单、数据准确、监测范围大等优势，已被纳入自然资源部普适型地质灾害示范设备名录，在四川、湖北、广东、甘肃等多地进行了测试应用。本指南旨在为用户提供压电动能式雨量计从安装部署到日常维护的全流程标准操作指引，帮助用户充分发挥设备的测量性能。

一、工作原理简述

压电动能式雨量计的核心测量原理基于压电效应与动量守恒定律。

设备内部采用压电振子（或称压电陶瓷片、PVDF压电薄膜）作为感雨核心元件。当雨滴以一定速度落下并撞击传感器表面时，雨滴的动能转化为机械振动，压电元件将这种机械变形（振动）实时转换成电信号。输出的电压波形幅值与雨滴的冲击力成正比，设备内部微处理器通过对电压波形的变化频率和幅值进行解析，实现对单个雨滴重量的测算，进而计算累计降雨量和降雨强度。

从理论层面来看，雨滴在降落过程中受到重力和空气阻力的共同作用，到达地面时速度趋于恒定。根据动量公式 P=mv（动量=质量×速度），测量雨滴撞击传感器表面时产生的冲击动量，即可反推雨滴的质量，从而得到单次雨滴的排水量，并通过连续监测实现总降雨量的精确计算。

与传统翻斗式雨量计相比，压电雨量计无任何活动机械部件，采用全固态一体化设计，从根本上消除了因机械磨损、堵塞或异物卡滞导致的测量误差和频繁维护问题。设备通常采用弧形表面设计，雨水不会在感应面上停留和积累，雨停后可快速恢复初始状态，特别适合在无人值守的野外环境下长期稳定运行。

值得注意的是，压电雨量计在大部分正常降雨情况下的测量值与翻斗式雨量计接近，但在短时强降雨等极端天气条件下可能存在一定偏差，用户应根据实际应用场景合理评估设备的适用性。

二、安装指南

2.1 安装位置选择

科学合理的安装位置是确保测量数据有效性的前提，应遵循以下原则：

开阔无遮挡：传感器水平方向周围1米半径内不得有任何遮挡物（如建筑物、树木、广告牌等），确保雨滴能够不受干扰地直接滴落在传感器感应面上。

避开振动源：传感器安装位置应避开强机械振动源，如大型风机、发动机、交通主干道沿线等，避免外部振动对压电感应元件产生干扰，引发误触发。

保证直接滴落：传感器安装区域上方应为开阔区域，雨滴应直接滴落至传感器表面，避免因屋檐滴水、树木枝叶遮挡等造成的二次滴落和连续水流冲击。

安装高度：建议将雨量计水平安装在支架上，距离地面500 mm以上。如需在立杆上安装，通常可固定在50 mm外径立杆上，配套M6螺丝孔固定。

其他注意事项：安装时应远离空调出风口、烟囱排烟口等热源或气流扰动区域，避免温湿度变化对测量稳定性产生影响。

2.2 安装前检查

安装前应仔细核对设备清单，通常包括传感器主体、安装螺丝及配套紧固件、通信线缆（如有）、产品合格证及说明书等。检查传感器外观是否完好，感应面光滑无划痕、无裂痕，确认压电元件和电路部分无可见损伤。建议在安装前进行简单通电测试：将传感器接入电源（如DC 12V），通过RS485接口读取传感器数据，确认设备能正常响应返回测量值。

确认设备无误后，按产品手册规定的接线图连接电源和通信线缆：

电源要求：常见供电电压范围为5~24 V DC，部分型号支持9~30 V DC，典型功耗约0.12 W。接电前务必核对电压规格，防止误接高压烧毁设备。

通信接口：主流产品采用标准RS485接口搭配Modbus-RTU协议，可直接接入常见的自动化采集系统。

2.3 安装步骤

固定传感器：将传感器通过配套螺丝牢固固定在预安装位置。传感器底部通常预留有M6螺纹孔或标准安装座，可直接匹配50 mm外径立柱。使用不锈钢螺丝进行紧固，确保在强风等外力条件下设备不会产生晃动。

调整水平：使用水平仪放置在传感器顶部圆弧感应区最平坦处（或使用专用水平基准面），确保传感器保持绝对水平。大多数压电雨量计内置自动水平校准功能，安装后无需人工校准，通电后设备会自动完成水平校准。但如果设备安装严重倾斜，仍可能影响雨滴落点的一致性，因此建议依然进行粗略调平。

连接线缆：将RS485信号线和电源线连接至传感器，确保接线牢固可靠。接口处须做好防水处理，建议使用热缩管或防水接线盒进行封装。若采用无线型结构（内置4G、LoRa等模块，带太阳能供电），则无需外接电源和通信线缆，仅需固定好设备主机，确保太阳能板朝向正南（北半球）且无遮挡即可。

系统上电：完成所有接线并复查无误后接通电源。观察设备指示灯状态（如有）或通过数据监测平台确认传感器能够正常发送数据。对于部分型号，需要在首次上电后设置初始参数，如上报间隔（通常为1分钟至24小时可设置）、采集周期等。

2.4 不同供电和通信方式的注意事项

有线（本地RS485 + DC供电） ：需注意电源和通信线分开布线，信号线应选用屏蔽双绞线，降低电磁干扰。

无线（4G/GPRS/LoRa + 太阳能电池） ：安装前需检查无线覆盖信号强度（尤其是NB-IoT和LoRa），确保安装位置在基站覆盖范围内。太阳能板应安装牢固，遮阴面尽量少，以保障持续阴雨天仍能正常供电。

三、调试与数据验证

3.1 初始化设置

设备上电后，首次运行需要进行必要的参数配置。用户可根据实际监测需求设置以下参数：

上报间隔：设置数据上传至中心平台的频率，可在1分钟至24小时范围内灵活配置。在有降雨情况下，设备可自动转为加密上报模式，提高实时性。

采集周期：设置传感器对雨滴信号的扫描频率，常见范围为10秒至600秒（默认300秒，即5分钟），采集间隔最小单位1秒。

累计雨量初始值：若设备为替换或更新安装，可将累计降雨量寄存器清零或设置为历史累计值（详见第六节数据输出说明）。

3.2 功能验证

安装调试完成后，在实际投入使用前应进行基本的功能验证：

模拟测试：使用喷壶在传感器上方约1~2米高度进行人工喷洒，模拟不同雨强的自然降雨，观察监测平台或串口调试软件上的雨量数据是否正常更新。

注意：请勿直接将一杯水等大量水一次性倾倒在传感器感应面上，因为这种行为与自然降雨的冲击动能特征完全不同，无法等效验证测量精度，测试结果无意义。

系统对比：在有自然降雨时，将压电雨量计与高精度雨量筒放在同一位置，待降雨结束后对比两者测量结果，评估是否存在较大偏差。

3.3 数据校准

压电动能式雨量计出厂前已按标准条件进行了基本标定，通常自带自动校准功能，一般的安装和使用无需用户现场校准。但长期使用后，由于压电元件老化、环境温湿度影响等因素，可能会导致测量精度下降。为保证长期可靠性，建议：

定期对比校准：每年或每两年将设备与标准雨量筒进行对比测试，记录系统偏差，如有必要可通过上位机软件或平台API进行小幅修正。

专业计量校准：对于精度要求较高的应用场景（如水文预报、科研气象等），建议将设备送至具备资质的计量检测机构进行专业标定，依据GB/T 21978.2-2014《降水量观测仪器》等相关标准执行。

四、日常维护与保养

压电动能式雨量计无活动机械部件，采用弧形防积水设计和不锈钢一体化结构，日常维护工作量远低于传统翻斗式雨量计。然而，定期的规范检查和清洁仍然是保障长期稳定运行的必要措施。

清洁感应面：与光电式同理，灰尘、树叶、鸟类排泄物等污染物覆盖在感应面表面会明显降低传感器对微小冲击的检测灵敏度。建议每1~3个月检查一次，用软布蘸取少量清水或中性清洁剂轻轻擦拭感应面，待彻底风干后再通电运行。严禁使用高压水枪直接冲洗传感器，也请勿使用酒精、油类、有机溶剂擦拭，以免损伤压电陶瓷表面或影响抗污涂层。

检查电气接口：每月检查传感器供电和通信接口紧固度，确认无氧化松动，线缆无破损、断裂或被动物啃咬的迹象。

检查密封状况：确认传感器壳体与底座之间的密封圈无老化、龟裂，防止雨水渗入内部电路造成短路或腐蚀。

低温防结冰检查：在寒冷地区使用的设备，若选配了加热模块，应在入冬前检查加热器是否正常工作，防止传感面结冰覆盖影响数据采集。可采用手动加温测试或监听控制信号接触器运行来判断加热模块性能是否完好（各型号略有差异，具体参照产品手册）。

供电系统检查（仅适用于无线机型） ：对系统采用太阳能+锂电池供电的设备，应每半年检查一次太阳能板表面有无污渍、灰尘，清理干净以提高充电效率。同时检查锂电池连接，保持清洁以防氧腐蚀，确保在连续阴雨天气中有足够后备电量。

五、常见故障及排除

5.1 设备无数据输出或通信异常

检查供电：确认电源是否正常，使用万用表测量传感器输入端电压是否在额定工作范围内。压电雨量计通常支持4.5 V~24 V宽电压供电，但仍需确认电压不低于下限。对于太阳能+电池系统，检查电池电量是否充足。

检查接线：对于RS485接口，核实A（+）、B（-）线是否接反，检查Modbus通信地址和波特率是否配置正确。

常规重启：尝试断开传感器电源5秒后重新上电，观察是否能恢复正常通讯。

5.2 晴天出现异常雨量数据

排查外部振动干扰：压电传感器对机械振动非常敏感，检查传感器附近是否有强机械振动源（如风机、水泵、交通主干道、振动电机等），如有则调整安装位置或加装减震措施。

检查大风天气引起的虚假信号：如在大风天气时数据异常，排查传感器是否安装在强风高频扰动区（如高层建筑间风口）。部分型号内置AI神经网络滤波算法，可分辨雨滴与砂砾、灰尘、振动的信号差异，若故障频发且超出正常工作范围，可考虑更新固件或联系厂家调试算法参数。

电网噪声检查：某些型号在高阻抗压电信号放大时对工作电源波动敏感，必要时可测量供电开关电源纹波，尝试外接线性电源或加装DC电源滤波器以验证是否为电源噪声干扰。

5.3 降雨时数据偏小

检查感应面是否清洁：灰尘、杂物、油污等会吸收部分冲击能量或降低信号传导效率，需要彻底清洁传感受光面。

检查设备是否水平安装：安装倾斜会导致雨滴未能以垂直方向冲击传感面，使冲击能量测量产生偏差，需重新调整水平。

检查传感器老化情况：压电元件在长期使用后可能会因材料老化而导致灵敏度缓慢下降。如果已使用超过5年且精度偏差持续增大，则考虑送修或更换。

5.4 与翻斗式雨量计数据不一致

压电雨量计和翻斗式雨量计的测量原理不同，两者之间存在系统差异。用户在使用前需要理解这种差异并非故障。若数据偏差在±4%以内，属于正常技术规范允许范围。若偏差超出此范围：

检查双方雨量筒或感应面是否处于同一开阔区域，保证采集位置无遮挡。

对压电雨量计实施降尘清洁和临时零点校准（若设备支持）。

5.5 使用仿真脉冲输出时的常见误区

如果用户想利用压电雨量计的仿真脉冲输出来取代旧翻斗雨量桶，以下问题容易忽略：

确保给传感器供电：翻斗式雨量桶无需外部供电，但压电替代时仍须为压电传感器接入电源，否则脉冲输出将无法工作。

正确配置仿真脉冲比例：仿真脉冲默认输出0.2 mm/脉冲，如果原先的翻斗雨量计是0.5 mm/脉冲，默认情况下会出现对应系统不匹配，需要利用命令（参照手册Modbus写特殊寄存器）将脉冲输出量纲调整到0.5 mm或以单脉冲对应默认测量值，否则会导致上位机计数错乱。

六、数据采集与遥测管理

压电动能式雨量计支持多种输出方式和灵活的采集配置，能够适应不同用户的应用需求。

6.1 标准Modbus RS485协议输出

这是压电雨量计最常见的工作模式（有线型、无线型均可支持）。通过Modbus-RTU协议可直接读取多个雨量参数，主要寄存器地址及功能含义通常如下（因各厂家稍有不同，请参考具体产品手册）：

累计雨量量程：自设备上电工作以来或截至当前时刻的总降雨量（分辨率0.01 mm）。

本场雨量：一次降雨事件的总雨量，雨停后保持到最后值，下一场雨开始时自动归零。

本场降雨持续时间：从当前降雨开始至今已持续的时间（单位通常为秒或5秒）。

雨强：本场降雨期间降雨速率，单位mm/min，范围通常为0.3~10 mm/min。

前一分钟雨量：最近1分钟的降雨量，等效于分钟降雨速率，可反映雨强的短期波动，常用于水务系统和预警分析。

本场最强分钟雨量：本次降雨过程中出现的峰值分钟雨量。

此外，还可选配空气温度、相对湿度、大气压力等环境参数，便于综合分析降雨条件。

6.2 仿真脉冲输出（用于无缝替代翻斗雨量计）

为了兼容传统脉冲计数采集系统，部分压电雨量计内置干接点脉冲输出电路（干接点形式，兼容一般输入电平），每积累一定雨量（默认0.2 mm），即可输出一个脉宽可设定的脉冲信号。此功能无需改动现有的采集器软硬件，接线和测点扫描程序也无需变更，极大地降低了翻斗式替换升级的成本和复杂性。

当用户将该功能与压电传感器仿真脉冲输出配合使用须注意给传感器额外供电和脉冲系数匹配（如上5.5所述）。

6.3 无线传输与云平台管理（遥测型）

对于压电雨量传感器与太阳能供电、4G/GPRS/LoRa等模块集成在一起的无线一体机，设备可以实现自动监测、储存和传输，自动将数据发送至物联网云数据中心，实现无人值守和全天候自动采集。支持配置远程参数和升级固件，解决了野外大面积布设监测网络的后期维护难题。

同时，设备可能具备三级加密采集和上报功能：首次检测到不同大小的降雨后，设备会自动更改采集间隔时间和上报频率，优先满足突发暴雨时段的监测密度（如小雨5分钟一次、中雨改为1分钟一次）。

6.4 离线存储与报警功能

部分型号支持离线存储功能，在网络中断或设备断电的极端情况下，仍可存储最低30天的降雨数据，待通信恢复后自动补传。此外，还可选配声光蜂鸣报警装置，当短时雨量超过用户预设的预警阈值时，发出本地报警，强化地质灾害防灾自动化预警。

七、安全注意事项

接线安全：接线或拆线前务必断开电源，涉及AC220V交流供电或连接大容量电池时，应由专业电工进行操作以防触电。

防雷保护：对于安装在户外高处的设备，应对传感器支架进行接地处理或加装防雷保护器，避免雷击造成设备损坏。

恶劣天气作业防护：遇雷雨、大风、冰雹等恶劣天气时，严禁进行登高安装或检修作业，以防人身安全事故发生。

严禁使用化学溶剂冲洗：清洁传感器感应面时严禁使用高压水枪直接喷冲，严禁使用酒精、丙酮等有机溶剂擦拭，否则会破坏表面抗污涂层和信号传递层。

压电元件和敏感检测电路不可私自拆卸：压电陶瓷或PVDF薄膜相对脆弱，非厂家人员私自拆装可能导致传感器永久失效。
