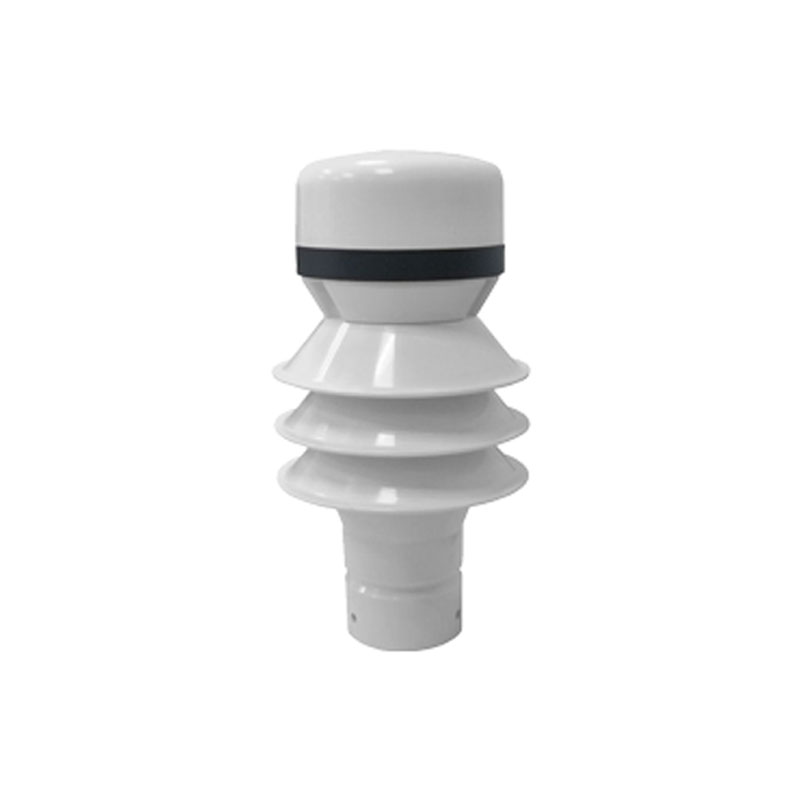

雷达雨量传感器校准

雷达雨量传感器作为现代气象观测和水文监测的重要设备，通过先进的雷达技术实现对降水的高精度、大范围监测。与传统的翻斗式雨量计相比，雷达雨量传感器具有非接触式测量、空间覆盖广、实时性强等优势，但其测量精度同样依赖于科学规范的校准流程。本文将系统介绍雷达雨量传感器的校准原理、方法、标准及实施要点。

一、雷达雨量测量原理与校准重要性

1. 测量原理

雷达雨量传感器主要基于微波雷达技术，利用多普勒效应测量雨滴的垂直下落速度。当雨滴穿过由发射和接收天线定义的等相位面时，回波信号的频率变化与雨滴速度成正比。通过分析回波信号的特性，可以反演出降水强度、雨滴谱分布等关键参数。

2. 校准的重要性

气象雷达标校是对气象雷达系统进行校准和校验，减少雷达系统中的误差，确保其能够准确测量大气中的降水或其他气象目标。准确的气象雷达数据是气象预报的关键因素之一，通过标校可确保气象雷达系统准确测量降水，提高定量降水估测的准确性，从而提高预报的精准度。

二、校准标准与规范

1. 国际标准

BS EN 18097:2025《水文测量 降水强度的测量 非集水型雨量计的计量要求和测试方法》为雷达雨量传感器的校准提供了权威的技术规范。该标准详细规定了：

雷达测量技术的计量要求

实验室校准设备的技术要求

标准雨滴发生器的技术特性

计量溯源证书要求

2. 国内规范

中国气象局《地面气象观测规范》对雷达式高端设备的校准周期提出了明确要求，超声波或雷达式设备可延长至半年进行一次校准。校准需采用省级计量院认证的标准器具，并生成包含误差曲线、修正系数等参数的检测报告。

三、主要校准方法

1. 基于地面雨量计的校准方法

这是最常用的雷达降水校准方法，通过雷达观测值与地面雨量计实测值的对比分析，建立校准关系。

(1) 平均校准法

对于雷达覆盖范围内的每个格点，选取其周围局地范围内一定数量雨量计进行平均校准。局地平均校准因子F的计算公式为：

 F =     i=1 ∑ n  R i     i=1 ∑ n  G i

其中G_i为雨量计观测值，R_i为雷达估测值。

(2) 变分校准法

将同时有雷达回波和雨量计值的点上的实测校准因子，内插到各网格点上，然后通过对校准因子进行拟和而获得一个最优的校准因子分析场。这种方法要求地面上有一定分布密度的雨量计网，以保证有一部分质量好的值可以作为校准值用。

(3) 两步校准法

先采用雷达反射率因子和地面雨量计观测数据实时拟合出反射率因子和雨强(Z-R)关系，在时间域上对雷达—雨量计的平均偏差场进行校准，然后再利用反距离插值校准法在空间上做第二次校准。

2. 基于微波链路的校准方法

利用商业微波链路测量路径上的降水衰减来校准天气雷达降水场。

(1) 平均校准因子法

令R_ML(t)和R_R(t)分别为t时刻某位置处微波链路反演的路径平均雨强和天气雷达反演的雨强，则乘性平均校准因子C(t)为：

 C(t) =    R R (t)   R ML (t)

(2) 卡尔曼滤波校准法

将校准因子C(t)视为随机变量，其值可由两个独立估计值C_1(t)和C_2(t)加权平均得到，权重的最优选择要使加权平均后的C(t)方差最小，可通过卡尔曼滤波方法实现。

3. 实验室标准校准

根据BS EN 18097:2025标准，实验室校准设备必须能够产生可追溯的参考雨滴，并详细规定了三种标准雨滴发生器的技术特性：

发生器类型	开发机构	技术原理	不确定度要求
DTI发生器	丹麦技术研究所	压电驱动毛细管滴落	直径不确定度≤2%，速度不确定度≤3%
UNIGE发生器	热那亚大学	电磁阀控制液滴分离	直径不确定度≤1.5%，速度不确定度≤2.5%
SMD发生器	比利时国家计量院	声表面波雾化重组	直径不确定度≤1%，速度不确定度≤2%

所有发生器必须提供完整的计量溯源证书，符合EN ISO/IEC 17025:2017要求。参考雨滴的直径范围应覆盖0.5-6.0mm，至少包含5个不同的直径等级。

四、Z-R关系校准

1. Z-R关系基本原理

雷达反射率因子Z与雨强R之间的关系是雷达定量估测降水的基础，一般表达式为：

 Z =  AR b

对两边取对数得：

 log Z =  log A +  b log R

其中，Z为雷达反射率因子，单位为mm⁶·m⁻³；R为雨强，单位为mm·h⁻¹。

2. 实时拟合方法

通过雷达资料和雨量计资料经过简单的质量控制，形成雷达—雨量计对。利用雷达—雨量计对，通过最小二乘拟合得到Z-R关系的A、b值。如果相关系数大于0.7，则输出A、b值；否则，将大于2倍标准差的雷达—雨量计对去除，重新拟合。

五、双偏振雷达校准技术

双偏振雷达通过测量降水粒子的形状、取向等信息，能够更准确地估测降水。其校准过程包括：

数据匹配：利用空间一致性质量控制后的雨量计观测数据与雨量计上空雷达定量降水估测值形成匹配数据对。

订正因子计算：匹配数据对中的降水数据均非零，其比值作为订正因子。

空间插值：利用薄板样条法对比值进行内插，得到整个雷达观测范围内的订正因子。

校准实施：雷达定量降水估测值乘以订正因子，得到校准后的雷达定量降水估测值。

六、校准实施要点

1. 校准周期管理

新设备安装后需进行首次全面校准

常规校准周期为半年一次

在极端天气事件后或发现数据异常时应及时校准

设备大修或关键部件更换后必须重新校准

2. 校准场地要求

避免周围有高大建筑物、树木等遮挡物

地面平整，确保雷达波束传播路径畅通

远离强电磁干扰源

具备稳定的电源和通信条件

3. 参考标准要求

地面雨量计需经过计量检定，精度等级符合要求

雨量计分布密度应满足校准方法要求（如变分校准法要求雨量计平均站距不足8km）

参考雨量计应代表不同类型的降水观测环境

七、校准后的验证与质量控制

1. 验证方法

独立样本验证：使用未参与校准的雨量计数据验证校准效果

交叉验证：采用交叉验证方法评估校准模型的稳定性

时间序列分析：分析校准前后雷达估测降水的时间一致性

2. 质量控制指标

平均相对误差：评估系统偏差

均方根误差：评估总体误差水平

相关系数：评估雷达与雨量计数据的一致性

探测概率和误报率：评估降水探测能力

3. 观测一致性质量控制

针对经过空间一致性质量控制后被认为是可疑的雨量计站点数据，建立可疑雨量计数据与雷达定量降水估测值之间的配对关系，通过分析雨量计观测值与雷达估测值之间的统计误差对可疑自动雨量计进行二次判定。

八、校准记录与文档管理

1. 校准记录内容

校准日期、时间、地点

校准人员信息

使用的校准方法和标准

参考仪器信息及溯源证书

原始观测数据

校准系数和修正值

不确定度评估结果

校准结论和建议

2. 文档管理要求

建立完整的校准档案，保存期限不少于5年

实施电子化文档管理，确保数据可追溯

定期备份校准数据和记录

建立校准记录查阅和借阅制度

九、发展趋势与挑战

1. 技术发展趋势

人工智能校准：利用深度学习技术提高校准精度和效率

多源数据融合：融合卫星、雷达、地面观测等多源数据

实时动态校准：实现基于实时数据流的动态校准

自动化校准系统：开发全自动的校准平台

2. 面临挑战

复杂地形影响：山地、城市等复杂地形下的校准难题

降水类型差异：不同降水类型（对流性、层状云降水）的校准差异

时空尺度匹配：雷达观测与地面雨量计观测的时空尺度匹配问题

极端天气条件：暴雨、冰雹等极端天气条件下的校准困难

十、结语

雷达雨量传感器的校准是确保降水观测数据准确可靠的关键环节。随着BS EN 18097:2025等国际标准的实施和校准技术的不断发展，雷达降水观测的精度和可靠性将不断提升。在实际工作中，应根据设备类型、观测环境和应用需求，选择合适的校准方法，并严格按照标准规范执行，建立完善的校准质量管理体系。

未来，随着人工智能、大数据等新技术的应用，雷达雨量传感器的校准将向智能化、自动化、实时化方向发展，为气象预报、水文监测、防灾减灾等领域提供更加精准可靠的数据支撑。同时，需要不断加强校准技术研究，解决复杂环境下的校准难题，推动雷达降水观测技术的持续进步。
