GNSS边坡监测系统使用指南
一、系统概述
GNSS边坡监测系统是基于全球导航卫星系统(GNSS)的高精度、全天候、自动化地表位移监测解决方案,主要用于对滑坡、崩塌、路基、矿山边坡等地质体进行长期连续监测。系统通过布设于稳定区域的基准站和位于边坡关键部位的监测站,实时解算各监测点的三维坐标变化,结合后台软件实现数据自动采集、传输、存储、分析与预警。

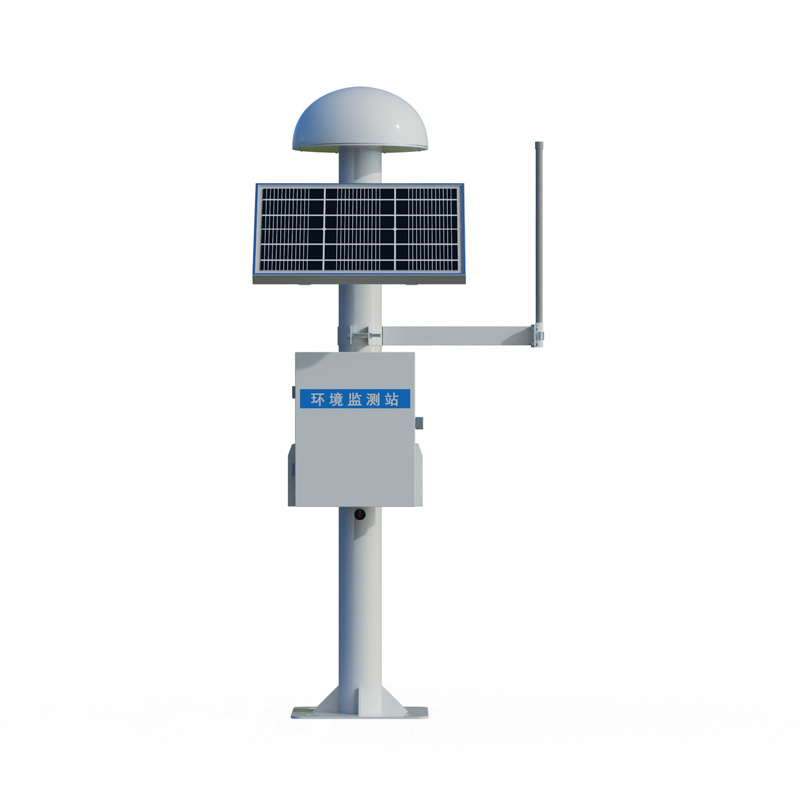

GNSS边坡监测系统通常由以下部分组成:
GNSS接收机(一体机) :用于接收卫星信号并解算原始观测数据。
天线及防护罩:保证信号稳定并适应野外恶劣环境。
供电单元:通常采用太阳能板+蓄电池的独立供电方式。
数据传输单元:4G/3G/2G、NB-IoT、LoRa或北斗短报文等通信模块。
监测平台(云平台或本地服务器软件) :用于数据展示、分析、报警及报表输出。
附属设施:安装立杆、地笼、防雷接地、机箱等。
本指南适用于系统现场部署、日常操作、数据应用及维护管理。
二、系统安装与部署
2.1 站点选址原则
基准站:必须建在边坡影响区以外、地质长期稳定、无显著形变的区域。要求视野开阔(卫星高度角15°以上无遮挡),远离强电磁干扰源(高压线、基站、大功率发射塔等),便于供电和通信。
监测站:布设于边坡关键断面、裂缝密集带、潜在滑体前缘及后缘、已有变形迹象点等位置。监测点应覆盖主滑方向,形成网状或线状监测剖面。
2.2 硬件安装步骤
立杆基础施工:按设计位置浇筑混凝土基础,预埋地脚螺栓或地笼,保证立杆垂直稳固,并做好防雷接地网(接地电阻≤10Ω)。
安装立杆及机箱:将立杆固定于基础上,安装设备机箱(建议离地1.5米以上,防潮防尘)。在杆顶安装GNSS天线支架。
安装GNSS天线:天线应水平安装,天线相位中心与立杆轴线对中偏差小于2mm。安装避雷针,天线应处于避雷针保护角内(保护角≤45°),但避雷针不得遮挡卫星信号。
连接接收机:将GNSS一体机主机固定于机箱内,通过低损耗同轴电缆连接天线(电缆走线需加套管保护,接头做防水处理)。连接电源线、通信天线(4G/电台天线)。
供电系统安装:安装太阳能板(朝向正南,倾角约当地纬度±5°,无遮挡),连接控制器和蓄电池。确保阴雨天续航能力不低于7~15天。
接地与防雷:所有金属设备均需可靠接入防雷地网;电源及信号线端口应安装防雷器(SPD)。
2.3 通电与初始检查
完成安装后,依次接通蓄电池开关、负载开关,观察GNSS接收机指示灯状态:电源指示灯常亮,卫星锁定指示灯闪烁(表示搜星正常),通信指示灯按数据传输频率闪烁。使用手簿或电脑连接接收机,检查原始数据输出是否正常。
三、系统配置与参数设置
3.1 接收机基本配置
通过接收机自带的Web界面、配置软件或手机APP,设置以下基本参数:
工作模式:基准站设为“静态基准站”模式,监测站设为“静态监测站”或“移动站”模式。
采样间隔:根据监测要求设定,一般为15秒、30秒或1分钟;滑坡活跃期可加密至5秒或1秒。
高度截止角:通常设为10°~15°,以抑制多路径效应。
数据存储:设置原始观测数据(O文件)及星历数据存储路径和自动清理规则(如保留最近30天)。
设备时间:与NTP时间服务器同步或手工校时。
3.2 数据传输设置
系统采用定时上传或实时流式传输两种方式:
定时上传:接收机按设定周期(如每小时)将原始数据或解算坐标压缩包通过FTP/MQTT协议上传至服务器。
实时流式传输:通过TCP/UDP/Ntrip协议实时推送RTCM差分数据或解算后的坐标流。
配置内容包括:服务器IP地址、端口、协议类型、设备ID、传输间隔、数据格式(如RTCM3.2、SBF等)。若使用4G通信,需设置APN、拨号参数及SIM卡鉴权信息。
3.3 基准站坐标初始化
基准站坐标是监测系统坐标基准的核心。对于小型边坡,可采集长时间(≥24小时)静态数据后通过在线PPP服务或已知控制点联合解算获得高精度坐标(平面精度±5mm,高程±10mm)。也可采用强制对中桩直接引入已知国家大地坐标(如CGCS2000)或独立施工坐标系坐标。初始化完成后的坐标值需固定写入接收机参数中,不允许动态更新。
3.4 监测点数据处理软件配置
监测平台软件(如专业GNSS自动化监测系统)需进行如下设置:
数据流接入:建立各监测站的数据接收通道,绑定设备ID与物理点位编号。
解算策略:选择基线解算模式(如静态相对定位),基准站对应各监测站独立解算基线。设置解算间隔(可10分钟一次或整点解算)。
坐标转换:如需要,设置WGS84至工程独立坐标系的转换参数(七参数或四参数+高程拟合)。
滤波与粗差剔除:启用阈值滤波(如单次位移大于50mm作为粗差剔除),或采用卡尔曼滤波平滑序列。
四、监测平台操作指南
4.1 登录与界面概览
使用管理员账户登录监测云平台或本地服务器Web端。主界面通常包含:
GIS地图:展示基准站、监测点分布及各点当前状态(正常/预警/离线)。
位移时序曲线:显示各监测点北向、东向、垂向位移变化过程。
报警列表:按时间展示已触发的预警记录。
设备管理:查看在线状态、信号强度、电池电压、存储容量等。
报表中心:生成日报、周报、月报及变形曲线图。
4.2 实时数据查看
在“实时监测”模块中,可查看各监测点最新解算的坐标、位移量(相对于初始值)及变形速率。平台支持动态刷新(刷新频率可设,如5秒/次)。
4.3 历史数据查询与导出
选择时间段、监测点及数据分量(N/E/U),可查询位移时序数据。数据支持导出为CSV、Excel、图形(PNG/JPEG)等格式,用于进一步分析或编写监测报告。
4.4 报警阈值设置
报警管理是边坡监测的核心功能。进入“报警策略”页面,可为每个监测点或每个方向设置三级预警阈值(预警、报警、紧急):
累计位移阈值:例如黄色预警累计位移30mm,橙色报警50mm,红色紧急80mm。
单日位移速率阈值:例如黄色预警速率5mm/d,橙色10mm/d,红色20mm/d。
持续时间:连续N个解算周期超过阈值才触发报警,以减少误报。
触发报警后,系统可通过短信、邮件、微信推送、现场声光报警等多种方式通知责任人。同时,平台自动生成报警事件记录。
4.5 现场巡检与人工复核
当系统发出红色报警或数据出现异常跳变时,需组织现场巡检,利用全站仪或裂缝计进行人工复核测量,并检查边坡地表裂缝、渗水、掉块等迹象,确认报警真实性。
五、数据分析与变形趋势判断
5.1 位移曲线判读
正常的边坡变形曲线呈现稳定或缓慢蠕变特征(近似线性或指数收敛型)。若曲线突然出现拐点或加速段(速率持续增大),表明边坡进入加速变形阶段,存在滑塌风险,应立即预警并采取应急措施。
5.2 相关性分析
可结合降雨量数据、地下水位、地震活动等多源数据,分析边坡变形与外界因素的关联性。常见规律:强降雨后24~72小时位移速率峰值出现。
5.3 预警等级响应
根据报警等级,启动对应的应急预案:
黄色预警:加密监测频率(如从每小时一次加密至每10分钟一次),加强现场巡视。
橙色报警:实时通报项目方及监理单位,准备应急物资,必要时封闭危险区。
红色紧急:立即撤离人员设备,启动抢险预案,并上报上级主管部门。
六、系统日常维护
6.1 定期巡检内容
每月一次:检查太阳能板表面清洁度,清除鸟粪、灰尘、积雪;测量蓄电池端电压和充放电状态;检查天线接头及电缆有无松动、老化、进水;检查立杆及基础是否倾斜、沉降。
每季度一次:测试防雷接地电阻(不应大于10Ω);清洁机箱内部灰尘;检查4G信号强度及数据传输成功率;比对基准站坐标是否发生人为变化。
每半年一次:备份接收机内部存储数据;对系统时间进行校核;检查报警推送功能是否正常(通过模拟触发测试)。
6.2 数据维护
定期清理平台历史数据(可保留完整原始数据2年,过程数据5年),释放存储空间。
对缺失数据进行补传或重算(若接收机本地有原始文件,可手工导入再解算)。
如基准站发生位移(非正常沉降或人为触动),需重新进行基准站初始化,并使用新基准对所有历史监测数据进行重解算。
6.3 常见故障处理
| 现象 | 可能原因 | 处理措施 |
|---|---|---|
| 监测点离线无数据 | 4G信号差、SIM卡欠费、太阳能供电不足 | 检查信号强度,更换SIM卡或运营商;测量电池电压,更换蓄电池 |
| 位移数据跳变大 | 天线松动、多路径干扰、基准站坐标变化 | 紧固天线;检查测站附近是否有新增反射体;复核基准站坐标 |
| 报警频繁误报 | 阈值设置过小、粗差未剔除 | 提高滤波强度;调大持续时间参数;检查解算模式参数 |
| 解算结果一直不收敛 | 基准站与监测站基线过长(>10km)、观测数据质量差 | 增加观测时长,采用更长解算间隔,或增设中间参考站 |
七、安全与注意事项
安装及维护时务必确认太阳能及蓄电池已断开,避免触电。
野外作业应配备安全帽、反光衣、防滑鞋,雷雨天气禁止进行设备操作。
基准站坐标一经初始化完成,严禁随意修改接收机内“固定坐标”参数。
所有通信参数(IP、端口、账号密码)应妥善保管,定期更换弱口令。
系统初次运行或发生重大变更(如更换接收机、迁移基准站)后,应连续运行7天以上并对比人工监测数据,确认系统精度满足要求后方可正式投入日常监测。
报警阈值应根据边坡地质条件和监测阶段动态调整,不可一次设置终身不变。建议每半年由地质工程师联合评估一次阈值合理性。
八、结语
GNSS边坡监测系统实现了对边坡形变的“非接触、全天候、高精度、自动化”监测,是地质灾害防治和智慧矿山、公路边坡、水利库岸等工程安全管控的重要技术手段。正确安装、科学配置、持续运维是系统发挥预警效能的关键。操作人员应熟练掌握本指南内容,定期开展巡检与数据分析,确保系统稳定可靠运行,为边坡安全提供坚实保障。
