城市内涝监测预警系统校准

1. 概述

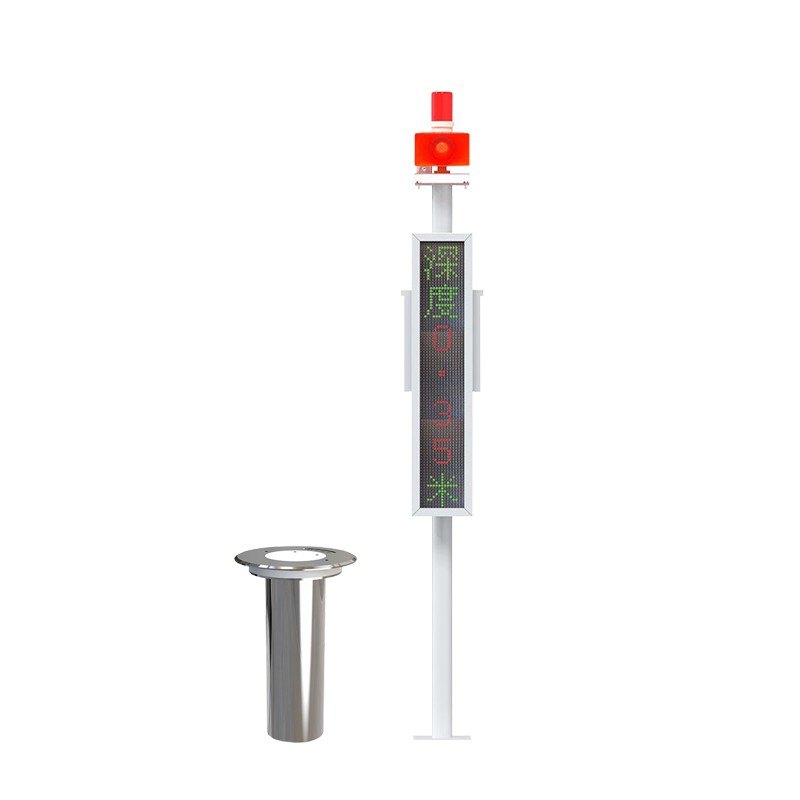

城市内涝监测预警系统通过集成雨量监测、液位监测、视频采集及数据传输模块，实现对城区易涝点的实时状态感知与风险预警。受传感器漂移、环境干扰、设备安装条件变化及模型算法时效性影响，系统监测数据与预警阈值可能发生偏差。校准是通过标准量值溯源、现场比对及模型参数优化，保障系统监测准确性与预警有效性的必要技术手段。本文件规定系统校准的技术流程、指标要求及判定规则，适用于已建或在建城市内涝监测预警系统的定期维护与验收校准。

2. 校准前准备

2.1 环境条件

现场校准：天气晴朗，无降水，现场无大型机械作业及强电磁干扰源；环境温度-10℃~45℃，相对湿度≤90% RH。

实验室校准：温度20℃±5℃，相对湿度45%~75% RH，电源电压220V±5%，接地良好。

水位校准需选择低潮位或管道非满流时段进行。

2.2 标准设备与工具

雨量校准：标准雨量计（翻斗式，精度±0.1mm）、精密雨量模拟器（雨强控制误差≤1%）。

液位校准：标准液位计（静压式/雷达式，精度±0.1%FS）、钢卷尺（精度Ⅰ级）、标准量块、水准仪。

流量校准：便携式超声波流量计（精度±0.5%）、标准流速仪（旋桨式，精度±0.01m/s）。

辅助工具：数据采集终端校验仪、万用表、通信信号测试仪（支持4G/5G/NB-IoT）、温湿度记录仪、校准软件平台。

模型验证数据：历史内涝事件实测数据（含降雨量、积水深度、退水时间）。

2.3 系统预检

核查各监测终端（雨量计、液位计、摄像头）的安装稳固性，确认立杆垂直度偏差≤1°，传感器探头无遮挡、无附着物。

检测供电系统：太阳能板输出电压≥12V，蓄电池容量≥标称值80%；市电供电电压波动范围≤±10%。

验证通信链路：数据包传输成功率≥95%，端到端时延≤30s。

调取近7天历史数据，排查是否存在异常跳变、持续零值或通信中断记录。

3. 校准项目与方法

3.1 感知层设备校准

3.1.1 雨量监测单元

零点检查：在无降水条件下连续采集1h，输出值应为0mm，允许误差±0.05mm。

灵敏度标定：采用标准雨量模拟器，分别以10mm/h、30mm/h、50mm/h、100mm/h雨强输出，每个雨强持续10min。按公式计算修正系数： K r  =    P meas    P std  （ P std 为标准雨强， P meas 为系统测量值）。

一致性比对：选取3个相邻监测点（间距≤500m），同步采集1h自然降雨数据，各点雨强偏差应≤5%。

3.1.2 液位监测单元

零点校准：排空检查井或调蓄池，确认传感器读数为0m，偏差超过±1cm时需重新设定零点偏移量。

量程校准：在满量程20%、50%、80%处进行三点校准。采用钢卷尺人工测量实际液位，与系统显示值对比，误差应≤±2cm（量程≤5m时）或≤±0.5%FS（量程＞5m时）。

淤积影响修正：向检查井注入已知体积水量（如100L），对比理论液位上升值与实际测量值，修正因底部淤积导致的截面积变化参数。

3.1.3 视频监测单元

图像清晰度校验：使用分辨率测试卡，确保摄像机能识别距离≥30m处的5mm×5mm标识物。

水位标尺校准：在视频画面中叠加电子标尺，与现场物理标尺比对，刻度偏差应≤1cm。

场景覆盖验证：检查监控视角是否覆盖整个易涝区域，无树木、广告牌等遮挡。

3.2 数据传输与处理校准

3.2.1 通信性能测试

丢包率测试：连续发送1000个数据包，统计接收端有效数据量，丢包率应≤1%。

时钟同步校准：通过NTP协议对时，系统各节点时间偏差应≤1s。

数据存储完整性：随机抽取72小时历史数据，检查数据连续性，缺失率应≤0.1%。

3.2.2 数据预处理验证

滤波算法验证：输入含高斯噪声的模拟液位信号（信噪比20dB），验证系统滤波后数据标准差降低幅度≥60%。

异常值剔除规则校验：人为注入3倍标准差以上的异常脉冲，系统应在1个采样周期内识别并标记。

3.3 预警模型与决策支持校准

3.3.1 产汇流模型参数优化

参数敏感性分析：调整不透水面积比例、综合径流系数、管道糙率等关键参数，分析其对积水深度预测值的影响程度。

历史数据反演：输入过去3年内至少3场典型降雨事件（含不同重现期）的实际监测数据，对比模型模拟积水过程线与实测数据，纳什效率系数NSE应≥0.7。

参数率定：采用遗传算法或SCE-UA算法优化模型参数，使模拟峰值流量误差≤10%，峰现时间误差≤5min。

3.3.2 预警阈值复核

临界水位验证：结合道路积水警戒水位（通常20cm）、阻断水位（通常30cm）及地下空间入口标高，复核各级预警（蓝色、黄色、橙色、红色）对应的液位阈值。

降雨阈值修正：根据本地暴雨强度公式及管网排水能力，修正不同历时（1h、3h、6h）的预警降雨量阈值。

联动规则测试：模拟触发红色预警条件，验证系统是否在30s内自动推送告警信息至指定终端，并联动开启排水泵站。

4. 数据处理与结果判定

4.1 数据记录规范

原始记录应包含：校准时间、地点、标准设备编号、环境条件、测量原始值、修正后值、操作人员。

对校准过程中出现的异常数据（如通信中断、传感器失效），需记录现象、持续时间及处置措施。

4.2 校准结果计算

单项设备误差： δ i  =    X std,i    X meas,i −X std,i    ×  100%（ X meas,i 为第i次测量值， X std,i 为标准值）。

系统综合误差：采用均方根误差（RMSE）评估： RMSE =     n   1   ∑ i=1 n (X meas,i  − X std,i ) 2   。

模型精度指标：计算确定性系数（ R 2）、相对误差（RE）、平均绝对误差（MAE）。

4.3 合格判定标准

校准项目	技术指标	判定依据
雨量计测量误差	≤±3%（雨强≤50mm/h）；≤±5%（雨强＞50mm/h）	GB/T 21978.2-2014
液位计测量误差	≤±2cm（量程≤5m）；≤±0.5%FS（量程＞5m）	CJJ/T 286-2018
数据传输丢包率	≤1%	SL 651-2014
模型纳什效率系数	NSE≥0.7	《城市内涝防治系统技术标准》
预警响应时间	≤30s	地方智慧水务建设规范

5. 校准后处理

参数固化：将校准后的传感器修正系数、模型参数写入系统数据库，执行备份操作。

校准报告编制：报告需包含系统概况、校准项目、数据图表、结果判定、存在问题及整改建议，附校准人员签字与单位盖章。

标识管理：在校准合格的监测终端张贴合格证，注明校准日期与有效期（常规校准周期为12个月，易淤积区域缩短至6个月）。

系统试运行：校准后连续运行72小时，监测数据稳定性与预警功能正常方可投入使用。

6. 注意事项

井下作业时严格遵守有限空间操作规程，先通风、再检测、后作业。

液位校准期间需协调排水部门配合，避免管网水位剧烈波动。

模型校准所用历史数据应覆盖不同季节、不同降雨类型（锋面雨、对流雨、台风雨）。

若系统硬件更换（如传感器、通信模块）或排水管网发生改扩建，需重新执行相关项目校准。

每年汛期前必须完成全系统校准，汛期后进行一次补充校准。

7. 附录

附录A：城市内涝监测点校准记录表

附录B：内涝预警模型参数率定流程

附录C：常见故障代码及处理方案

附录D：相关技术标准目录（GB、CJJ、SL系列）
