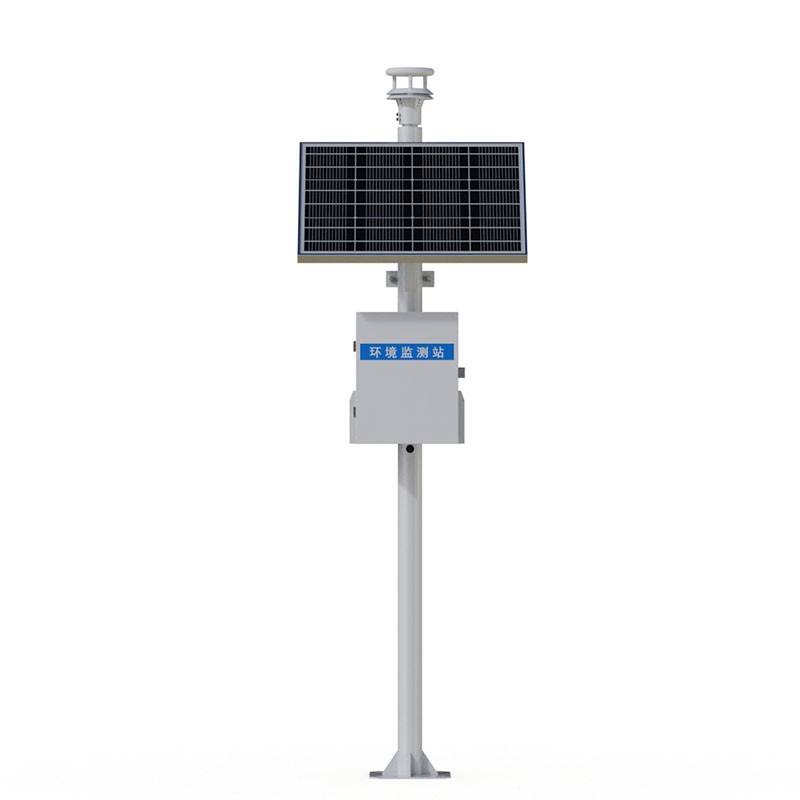

压电雨量监测系统使用指南
一、引言
压电雨量监测系统是一种基于压电效应原理的新型降水监测设备,通过捕捉雨滴撞击传感器表面产生的机械应力并转换为电信号,实现对降雨量的实时、精准监测。与传统的翻斗式、称重式雨量计不同,压电雨量计采用压电陶瓷动能式雨量监测技术,根据雨滴滴打传感器表面所产生的冲击力进行识别和测量,无机械翻斗、无集水桶等可动部件。
该系统凭借安装简单、数据准确、监测范围大等优势,已被纳入自然资源部普适型地质灾害示范设备名录,在多个省份得到了测试应用。本指南旨在为用户提供压电雨量监测系统从安装部署到日常维护的全流程标准操作指引。
二、工作原理
压电雨量监测系统的核心是压电传感器(如压电陶瓷、PVDF薄膜等)。其工作过程如下:
雨滴撞击感应:雨滴落在压电敏感元件表面时,产生瞬时机械冲击力。
压电效应转换:压电材料在受力时产生与冲击能量成正比的电荷或电压信号。输出的电压波形幅值与雨滴的冲击力成正比。
信号处理与反演:系统采集电压脉冲的幅度、频率、持续时间等特征,通过算法将这些特征反演出降雨强度(mm/h)或累计雨量(mm)。
从理论层面来看,雨滴在降落过程中受到重力和空气阻力的共同作用,到达地面时速度趋于恒定。根据动量公式 P=mv,测量雨滴撞击传感器表面时产生的冲击动量,即可反推雨滴的质量,从而计算降雨量。
三、系统组成
一套完整的压电雨量监测系统通常包括以下部分:
| 组成部分 | 功能说明 |
|---|---|
| 压电传感单元 | 暴露于雨中的压电片,直接感应雨滴冲击 |
| 信号调理电路 | 放大微弱电信号、滤除噪声、整形脉冲 |
| 数据处理单元 | MCU对脉冲进行计数、特征提取、雨强估算 |
| 通信模块 | 支持RS485/LoRa/NB-IoT/4G/GPRS/北斗等,上传雨量数据 |
| 电源管理 | 可搭配电池+太阳能供电,部分型号支持超低功耗运行 |
| 数据采集主机 | 记录信号并转换为降雨量数值,具备数据存储功能 |
| 数据传输平台 | 云端软件或本地监测中心,用于数据接收、显示、分析和预警 |
部分型号采用一体化设计,所有元器件集成于产品内部,无外露部件连接线,杜绝了树叶、尘土、虫子等杂物对数据准确性的影响。
四、技术参数(通用参考)
不同型号的压电雨量传感器在技术参数上略有差异,下表汇总了常见产品的通用技术指标范围:
| 参数项目 | 常见指标范围 |
|---|---|
| 测量范围(雨强) | 0~4mm/min 或 0.3~10mm/min |
| 测量精度 | ≤±4%(日累积降雨量) |
| 分辨率 | 0.01mm |
| 采样频率 | <1秒 |
| 通讯接口 | RS485、RS232、SDI-12 |
| 通讯协议 | MODBUS、ASCII |
| 供电电压 | DC 7-30V(常见12V) |
| 工作功耗 | 0.12W~0.5W(不含加热) |
| 工作温度 | -40℃~85℃ |
| 工作湿度 | 0~100%RH |
| 防护等级 | IP65~IP67 |
五、安装指南
5.1 安装位置选择
科学合理的安装位置是确保测量数据有效性的前提,应遵循以下原则:
开阔无遮挡:传感器水平方向周围1米半径内不得有任何遮挡物(如建筑物、树木、广告牌等),确保雨滴能够不受干扰地直接滴落在传感器感应面上。
避免二次滴落:传感器上方应为开阔区域,雨滴应直接滴落至传感器表面,避免因屋檐滴水、树木枝叶遮挡等造成的二次滴落和连续水流冲击。
避开振动源:安装位置应远离强机械振动源(如大型风机、发动机、交通主干道等),防止外部振动对压电感应元件产生干扰。
安装高度:建议将雨量计水平安装在距地面500mm以上的支架上,推荐1m左右。
避开干扰源:远离高压电塔、大功率无线电基站、空调出风口、烟囱排烟口等热源或气流扰动区域。
信号覆盖:对于无线传输型号,确保安装位置处于运营商信号覆盖范围内。
5.2 安装前检查
安装前应仔细核对设备清单,通常包括传感器主体、安装螺丝及配套紧固件、通信线缆(如有)、产品合格证及说明书等。检查传感器外观是否完好,感应面光滑无划痕、无裂痕,确认压电元件和电路部分无可见损伤。
建议在安装前进行简单通电测试:将传感器接入电源,通过RS485接口读取传感器数据,确认设备能正常响应返回测量值。
5.3 安装步骤
固定支架准备:根据选定的安装位置,安装稳固的支架。常见立杆规格有外径50mm和76mm两种。
传感器固定:将传感器牢固安装在支架顶部。对于50mm立杆,通常在立杆侧面开M6螺纹孔,使用M6螺丝固定。采用4个M6螺丝固定,使用随附的减震胶垫,每个螺丝拧紧到位。
电气连接:连接传感器的电源线和通讯线。供电电压一般为DC 12V(多数产品支持宽电压范围),注意正负极连接正确。常见接线定义如下:
| 线色 | 功能 | 说明 |
|---|---|---|
| 红色 | 电源正 | 供电电压9-12V或12-24V |
| 黑色 | 电源地 | GND |
| 黄色/蓝色 | RS485 A (+) | 接数据采集器A端 |
| 绿色/灰色 | RS485 B (-) | 接数据采集器B端 |
水平校准:多数压电雨量传感器具备自动水平校准功能,安装后无需现场手动校准。但安装过程中应尽量确保传感器大致水平,使用水平泡或外置水平仪确认感应面基本水平。
通电测试:完成安装连接后,通电并进行功能测试,确认传感器输出正常、通讯正常。观察设备指示灯状态(如有)或通过数据监测平台确认传感器能够正常发送数据。
参数设置:对于部分型号,需要在首次上电后设置初始参数,如上报间隔(通常为1分钟至24小时可设置)、采集周期等。
5.4 安装注意事项
安装角度:建议水平安装,倾斜会导致雨滴冲击力分解,影响信号。
安装高度:过高会导致风干扰增大,过低则可能受地面溅水影响。
线缆尽量布置于立柱管内,外部线缆绑扎固定,不得悬吊晃动。
信号线及电源线应选用屏蔽电缆。
野外安装需加装信号/电源防雷模块。
六、操作与配置
6.1 通讯协议
压电雨量传感器通常采用RS485接口,Modbus-RTU协议。常见通讯参数如下:
| 参数 | 缺省值 |
|---|---|
| 通讯方式 | RS485 |
| 通讯速率 | 9600, n, 8, 1 |
| 出厂站号 | 2号站 |
| 传送距离 | <1000m |
| 数据刷新间隔 | 约5秒 |
6.2 主要数据指标
设备测量和输出的主要数据包括:
| 数据项目 | 说明 | 单位 |
|---|---|---|
| 累计雨量 | 自上电工作以来的总降雨量 | 0.01mm |
| 本场雨量 | 本场降雨累计值,雨停后保持不变直到下场降雨自动清零 | 0.01mm |
| 本场降雨持续时间 | 单位5秒,可换算为分钟或小时 | 5秒/单位 |
| 雨强 | 当前降雨强度 | 0.01mm/min |
| 过去1分钟降雨量 | 过去的1分钟平滑递推值 | mm |
| 过去10分钟降雨量 | 过去的10分钟平滑递推值 | mm |
| 本场峰值分钟雨量 | 本场降雨内的峰值分钟雨量 | mm |
6.3 数据平台使用
对于配备无线传输功能的系统,通常通过以下方式查看和管理数据:
云平台登录:通过指定的网址进入系统登录界面,输入用户名和密码进入系统平台。
设备添加:通过平台账号或设备号添加设备。
数据查看:点击数据查看按钮,即可查看设备实时数据。
预警设置:在平台中设置和启用预警上下限值。当监测参数超过设置的上下限时,会收到微信等渠道的预警信息。
部分系统支持自定义日分界时间、设置雨量报警阈值,数据支持Excel导出用于科研分析。
七、日常维护
7.1 维护要点
压电雨量监测系统无机械运动部件,维护工作相对简单。日常维护主要包括:
定期清洁:灰尘、鸟粪覆盖会衰减信号,建议每季度擦拭传感面。传感器弧形表面设计使雨水不会停留和积累。
功能测试:一般情况下设备无需维护,建议每年进行一次功能测试。
检查通信:定期检查数据传输是否正常,确认设备在线状态。
电源检查:对于太阳能供电系统,定期检查太阳能板表面清洁度和电池状态。
7.2 注意事项
压电雨量计仅适用于液态降水,无法测量雪、冰雹、雨夹雪(固态降水无有效冲击信号)。
毛毛雨(<0.5 mm/h)可能无法触发有效信号。
冰雹、飞虫、落叶撞击可能造成误报。
若将一杯水直接倒在传感器感应面上,此动作并不能形成与相同水量的自然降雨所等效的冲击能量,因此这样的测试不具备任何意义。
最好与标准雨量计并行观测1–2个雨季,建立本地转换模型,以提高测量精度。
八、常见故障排除
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 设备无数据输出 | 电源未接通或接线错误 | 检查供电电压和接线是否正确 |
| 数据异常偏低 | 传感器表面有灰尘或遮挡物 | 清洁传感器感应面 |
| 数据异常偏高 | 存在振动干扰或误触发 | 检查安装位置是否靠近振动源 |
| 通信失败 | 通讯线缆松动或参数不匹配 | 检查接线,确认波特率等参数设置 |
| 无线传输中断 | 信号覆盖不佳或SIM卡问题 | 检查运营商信号,确认SIM卡状态 |
九、应用领域
压电雨量监测系统可广泛应用于以下领域:
城市内涝监测:在窨井盖、立交桥下密集部署,实现“网格化”降雨感知。
农业小气候站:与土壤墒情、气象站集成,提供田间降雨实况。
交通气象:安装在高速公路护栏、隧道口,实时监测路面降雨。
山洪/滑坡预警:在偏远山区布设,低功耗长续航,快速响应短时强降雨。
水文水利监测:用于防洪、供水调度、电站水库水情管理。
科研与教学:用于雨滴谱、降雨动能等研究。
十、总结
压电雨量监测系统凭借无机械部件、免维护、响应快、低功耗等优势,已成为现代雨量监测的重要技术手段。正确的安装位置选择、规范的操作流程和定期的维护保养,是确保系统长期稳定运行和测量数据准确可靠的关键。用户在使用过程中应结合具体型号的产品说明书,参照本指南进行规范操作,充分发挥设备的测量性能。
