GNSS观测站使用指南
一、概述
GNSS观测站是依托全球导航卫星系统技术建立的高精度地面固定观测设施,用于连续、自动地接收多频多系统卫星信号,获取站点的三维空间坐标及其随时间的变化信息。观测站广泛应用于地壳形变监测、板块运动研究、地震前兆跟踪、矿山沉陷观测、大坝及桥梁健康监测、测绘基准维持、气象水汽反演(大气可降水量)等领域。
GNSS观测站根据建设目的和观测模式可分为基准站和监测站两类。基准站布设在地质结构稳定区域,作为坐标参考框架的核心节点,长期连续运行;监测站布设在形变敏感目标上,用于捕捉位移变化。两类站点协同工作,构成高精度空间位置服务网络。
相比传统的大地测量手段,GNSS观测站具备全天候不间断运行、无需站点间通视、自动化程度高、精度可达毫米级至亚毫米级等显著优势。本指南旨在为用户提供GNSS观测站从建设到运维的通用操作指导。
二、工作原理
GNSS观测站的核心工作原理基于载波相位相对定位技术。观测站持续接收GPS、北斗、GLONASS、Galileo等导航卫星发射的L波段载波信号,通过高精度接收机记录载波相位观测值和伪距观测值。
在数据处理阶段,采用差分定位策略消除或削弱共同的系统误差。基准站和监测站同时观测同一组卫星,通过站间差分消除卫星钟差、轨道误差以及大气传播路径中高度相关的电离层延迟和对流层延迟。利用载波相位观测值的整周模糊度固定技术,可获得厘米级甚至毫米级的相对定位精度。
观测数据可采用两种处理模式:
静态后处理模式:站点按设定的采样率连续记录原始观测数据,定期将数据下载后使用专业基线解算软件进行高精度处理,获得站点在时间序列上的位移量。
实时动态处理模式:基准站实时生成差分改正数并通过数据链路播发,监测站接收后进行实时差分解算,适用于需要实时位移输出的应用场景。
观测站的长期连续运行使得通过时间序列分析可以识别出毫米级的地表缓慢运动趋势。

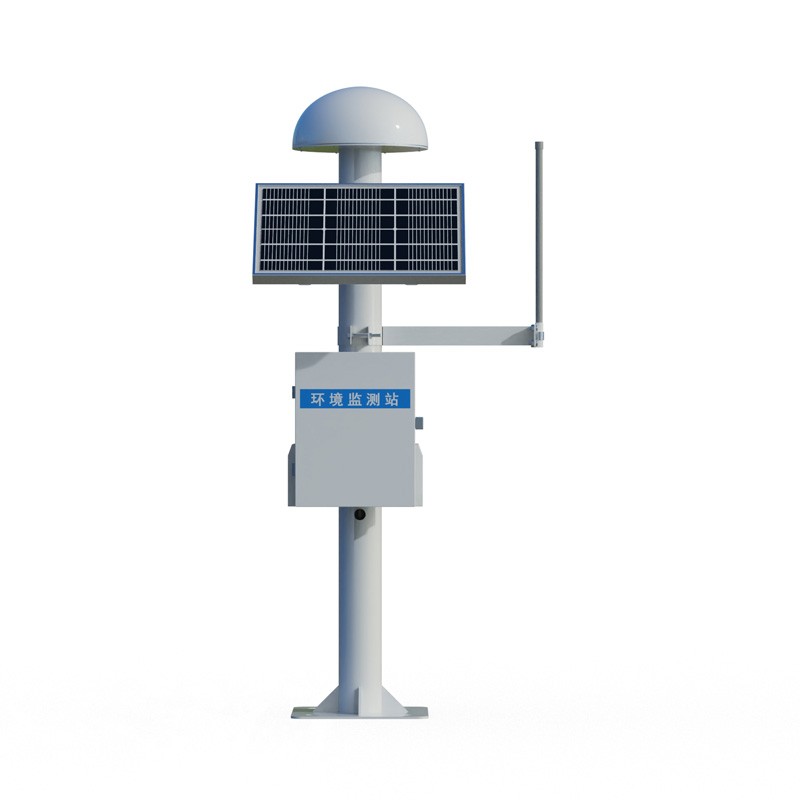

三、系统组成
一座标准GNSS观测站通常由以下部分组成:
| 组成部分 | 主要设备 | 功能说明 |
|---|---|---|
| GNSS接收机 | 多频多系统高精度板卡 | 接收卫星信号,记录载波相位和伪距观测值 |
| GNSS天线 | 测量型扼流圈天线/3D choke ring天线 | 接收卫星信号,有效抑制多路径效应 |
| 天线防护罩 | 专用透波防护罩 | 保护天线免受鸟粪、雨雪、沙尘侵蚀 |
| 观测墩/基座 | 钢筋混凝土现浇墩/钢结构强制对中基座 | 提供稳固的仪器安装平台,保证长期稳定性 |
| 数据采集与存储终端 | 嵌入式工控机/智能采集器 | 控制接收机运行,存储原始观测数据 |
| 数据传输模块 | 光纤、4G/5G、电台、北斗短报文 | 将观测数据实时或定时传输至数据中心 |
| 供电系统 | 太阳能光伏板+蓄电池组、市电稳压器 | 保障设备全天候不间断供电 |
| 气象辅助传感器 | 温湿度传感器、气压计(可选) | 采集气象参数,用于大气延迟修正 |
| 防雷与接地系统 | 避雷针、接地网、浪涌保护器 | 保护设备免受雷击和浪涌损坏 |
| 监控与处理软件 | 数据流监控软件、基线解算软件 | 设备状态监控、数据质量分析、坐标解算 |
四、安装与部署
选址要求
基准站选址:
位于观测区域以外,地质构造稳定,无滑坡、塌陷、冻胀、沉降等形变迹象。
地基坚实,能够保证长期稳定,最好建于基岩出露区域或稳固建筑物基础上。
视野开阔,天线高度角15°以上无遮挡物(树木、建筑物、山体等)。
远离大功率无线电发射源和高压输电线,距离不少于200米。
避开信号反射强烈的区域,如大面积水面、光滑金属面、玻璃幕墙等。
具备稳定的通信网络覆盖或具备光纤接入条件。
同一项目或区域内基准点数量不宜少于3个,形成检核条件。
监测站选址:
布置在形变敏感部位,如滑坡体主滑面、裂缝带两侧、矿山采空区上方、大坝坝顶、桥梁主跨、高层建筑顶部等。
天线安装位置应能真实反映被测对象的整体位移,避免安装在局部松动或易受振动干扰的结构部位。
视野相对开阔,尽量减少多路径效应。
沿主位移方向或按监测网格布设,并预留用于数据比对的参照点。
基础施工
观测墩施工:
开挖基坑至持力层或基岩面,尺寸不小于60cm×60cm×80cm。若建在基岩上,需将岩面凿平并植入锚杆。
浇筑C25或以上强度等级混凝土,预埋强制对中基座。强制对中基座为不锈钢材质,顶部加工有标准中心孔(5/8英寸或特定规格),用于与天线底座精确连接。
基座顶部应高出周围地面20~30cm,顶面水平度偏差不超过1°,浇筑时设置排水坡度防止积水。
若采用钢管立柱结构,立柱底部应预埋于混凝土基础内,立柱顶部焊接强制对中基座法兰。立柱应有足够的刚度和抗风强度。
混凝土养护期不少于7天,期间应防止扰动。
接地网施工:
在观测墩周围埋设接地极,接地电阻应≤10Ω。对于重要基准站,建议接地电阻≤4Ω。
接地极材料采用镀锌角钢或铜包钢,埋深不小于2.5米,接地线截面不小于16mm²。
设备安装步骤
安装GNSS天线:将天线底座与观测墩顶部的强制对中基座连接,使用专用螺栓紧固。用高精度水平仪校正天线基座水平,倾斜度偏差应小于0.5°。天线相位中心与对中基座标志中心的水平偏差应小于1mm。天线顶部加装透波防护罩。
安装避雷针:在观测墩旁或立柱顶部安装独立避雷针,避雷针高度应使天线处于其45°保护角范围内。避雷针与天线应保持1米以上间距,不得遮挡卫星信号。
安装GNSS接收机:将接收机主机固定于观测墩旁或立柱上的防护机箱内。机箱应具备IP67以上防护等级,通风散热良好,内部空间应便于操作和接线。
连接同轴电缆:使用低损耗同轴电缆连接天线与接收机,电缆型号根据长度选择(如RG-58、LMR-400等),长度不宜超过30米。电缆走线应套入PVC管或金属软管保护,拐弯处弯曲半径不小于电缆直径的10倍。所有接头做防水处理,缠绕防水胶带后加装热缩管。
布设供电系统:太阳能供电方式需将光伏板朝向正南方向(北半球),倾角按当地纬度±5°设定,确保冬季获得最大日照。连接光伏控制器和蓄电池组,蓄电池容量应保证连续阴雨天不少于7天。市电供电方式需安装稳压器和防雷插座,加装UPS不间断电源。
布设通信链路:根据站点条件选择光纤、4G/5G或电台方式。光纤需敷设光缆至最近接入点;无线方式需安装天线并调整至最佳信号方向。
连接气象传感器:若配置气象辅助观测,将温湿度传感器和气压计安装于天线附近1~2米处,避免阳光直射和雨水溅射,接入接收机气象接口。
防雷接地连接:将所有金属设备外壳(天线底座、接收机机箱、支架、避雷针引下线)可靠接入接地网。同轴电缆两端和电源线、信号线入口处安装浪涌保护器。
通电与初始检查
完成安装后,依次闭合蓄电池开关、负载开关和接收机电源开关。观察接收机前面板指示灯:
电源指示灯:常亮(供电正常)。
卫星锁定指示灯:闪烁频率随锁定卫星数增加而加快,锁定卫星数不少于8颗时为稳定闪烁。
数据记录指示灯:按数据记录间隔闪烁。
通信指示灯:在有数据传输时闪亮。
通过接收机内置Web管理界面、串口终端或专用配置软件连接设备,检查以下内容:
当前锁定卫星系统及卫星数(应包含至少两个系统,总数≥12颗)。
各卫星信噪比,良好值应≥40dB-Hz。
载波相位观测值连续无周跳。
数据存储是否正常写入。
时间是否与GPS时或UTC同步。
网络连接状态及数据上传是否正常。
初始坐标测定
新建基准站需进行不少于24小时的连续静态观测,使用高精度数据处理软件进行坐标解算,获得站点在CGCS2000坐标系或ITRF框架下的精确坐标。该坐标作为后续所有监测站相对定位的参考基准。
监测站初次解算的坐标值记录为初始零位移基准,后续各期解算结果与之比较得到位移量。
五、系统配置与参数设置
接收机基本参数配置
通过配置软件或Web管理界面进行以下设置:
| 参数 | 说明 | 典型值 |
|---|---|---|
| 工作模式 | 基准站设为“基准站模式”,监测站设为“监测站模式” | 根据站点类型 |
| 卫星系统启用 | 选择启用的卫星系统 | GPS+北斗+GLONASS+Galileo |
| 采样间隔 | 原始观测数据记录间隔 | 静态观测1~30秒,动态监测1~5秒 |
| 高度截止角 | 屏蔽低角度卫星以减少多路径 | 10°~15° |
| 数据记录格式 | 原始观测数据格式 | RINEX/自有格式 |
| 数据存储路径 | 内部存储及外置存储卡路径 | 按设备默认 |
| 自动清理规则 | 存储空间满时的清理策略 | 保留最近30~90天数据 |
| 系统时间同步 | 与标准时间源同步 | NTP/GPS授时 |
数据上传配置
定时上传模式:设置数据文件打包周期(如每小时、每6小时),通过FTP/SFTP或专用协议上传至数据中心。
实时流式传输模式:设置数据流格式和端口,通过TCP/UDP持续推送RTCM或自有格式差分数据。
数据质量监控阈值
在数据监控平台中设置以下质量告警阈值:
锁定卫星数低于8颗
数据中断超过设定时间(如30分钟)
多路径效应指标(MP1/MP2)超过0.5米
信噪比持续偏低
周跳频率过高
六、日常操作
监控平台操作
使用授权账户登录GNSS观测数据监控平台或本地管理系统。
查看各观测站运行状态总览,包括在线/离线状态、当前卫星锁定情况、数据接收情况。
查看站点坐标时间序列图和位移量变化趋势。
查看数据质量报告,包括周跳比、多路径效应指标、数据有效率等。
生成日、周、月监测报告。
当发现数据异常时,通过平台远程查看接收机详细运行日志。
数据下载
对于未配置实时传输或需要获取原始观测文件进行高精度后处理的站点,需定期执行数据下载:
每周或每月通过FTP、USB存储设备或专线下载接收机内部存储的原始观测数据文件。
下载完成后核对数据文件完整性,确认无缺失时段。
将数据归档至数据管理系统,并完成RINEX格式转换。
数据预处理与基线解算
使用专业GNSS数据处理软件对下载的原始观测数据进行质量检查(剔除多路径严重的卫星和时段)。
进行基线解算,获得各监测站相对于基准站的基线向量。
检查基线解算的残差和固定率,确保解算质量合格。
对于发现异常的时段,标记并分析原因(如设备故障、环境影响等)。
七、日常维护
现场外观巡查
每周巡查:
检查天线罩表面是否清洁,清理灰尘、积雪、鸟粪等遮挡物,确保信号接收不受干扰。
检查天线底座螺栓是否紧固,有无明显倾斜或松动。
检查同轴电缆外护套有无破损、老化或鼠咬痕迹,接头防水是否完好。
检查观测墩周边是否有植物生长遮挡视野,需及时修剪或清除。
检查太阳能板表面是否清洁,有无遮挡物。
每月巡查:
检查蓄电池组电压和容量(可通过控制器显示屏读取),低电压时应安排充电或更换。
检查通信设备运行状态,确认数据上传正常。
检查机箱密封条是否老化,机箱内是否有潮气或积水。
检查防雷接地系统外观完好性,接地线连接是否牢固。
检查避雷针是否锈蚀,引下线连接是否可靠。
每季度巡查:
用接地电阻测试仪测量接地电阻,确认不超过允许值。
检查设备内部电路板和连接线是否有老化、松动或锈蚀,清理内部积尘。
对历史数据进行整理和备份。
远程监控维护
通过平台每日查看各观测站数据上传状态和坐标变化趋势。
每周不少于2次远程巡检,检查卫星锁定数、信噪比和观测值连续性。
发现数据异常时,及时远程诊断(查看接收机日志、信号状态、通信状态等),必要时通知现场人员排查。
设备定期检定与校准
GNSS接收机及天线建议每1~2年送至有资质的计量机构进行检定,确保设备精度满足要求。
更换接收机或天线后,必须重新测定站点坐标并记录变更信息。
环境变化应对
若站点周边出现新建建筑物或树木生长导致遮挡,应及时评估影响,必要时迁站。
对受沉降或冻胀影响的观测墩,应重新进行坐标测定并更新基准数据。
故障应急响应
建立分级应急响应机制:
一般故障(如通信中断、数据丢包):24小时内修复。
严重故障(如设备死机、供电中断):12小时内响应并修复。
重大故障(如设备损毁、观测墩受损):48小时内完成临时恢复,尽快完成重建。
八、常见故障及处理
| 故障现象 | 可能原因 | 处理方法 |
|---|---|---|
| 卫星锁定数少或无卫星 | 天线遮挡、天线连接松动、天线故障、接收机通道故障 | 清理视野,紧固或更换线缆,更换天线或通道测试 |
| 设备无法开机 | 蓄电池亏电、市电断电、电源模块故障 | 检查供电线路和电源模块,充电或更换电池 |
| 数据无法上传 | 通信模块故障、SIM卡欠费、网络信号差、服务器端口变更 | 检查模块和SIM卡状态,调整天线位置,确认服务器配置 |
| 数据记录中断 | 存储卡满、存储卡损坏、接收机死机 | 清理存储空间,更换存储卡,重启接收机 |
| 坐标值出现跳变 | 天线受外力移动、多路径效应增强、卫星几何构型差 | 检查天线稳固性,分析环境影响,更换观测时段 |
| 多路径指标异常升高 | 天线附近新增反射面、天线罩污损 | 清理天线罩,排查新增干扰源 |
| 同轴电缆信号衰减大 | 电缆接头氧化、电缆弯折损伤 | 更换接头或电缆,规范走线 |
| 接收机频繁重启 | 供电电压不稳、机箱温度过高 | 检查供电稳定性,加强机箱散热 |
| 平台无法登录 | 网络故障、账号异常、服务器故障 | 检查网络连接,联系管理员 |
九、安全注意事项
设备安全
所有金属部件必须可靠接地,在雷雨季节前应全面检查接地系统。
电源线路应安装过流保护和防雷浪涌保护装置。
供电线路应穿管保护,防止鼠咬和外力损伤。
室外设备机箱应达到IP67防护等级,防水防尘密封良好。
定期检查安装固定件,防止大风等恶劣天气导致设备倾倒或移位。
天线防护罩应具备抗UV老化和抗冲击性能。
数据安全
定期备份原始观测数据和解算成果,实行异地备份存储。
严格管理登录账户权限,避免使用默认用户名和密码。
数据传输建议采用加密协议(如SSH、VPN等),防止数据在传输过程中被截获或篡改。
接收机调试端口和管理界面均应设置高强度密码。
人员安全
现场安装和维护作业时,高处作业须佩戴安全绳和安全帽。
在边坡、悬崖等危险地段作业时,应两人以上同行并做好安全保护措施。
雷雨天气禁止在户外进行设备操作和检查。
在交通道路旁的观测站作业时,须设置警示标志和路障。
在观测站周围设置醒目的保护标识,防止无关人员靠近或破坏设备。
十、附则
本指南为通用性操作指导,具体设备的详细操作以设备实际功能为准。
观测站运行过程中如遇重大问题,应及时联系设备供应商或技术支持人员。
各观测站应根据所处环境和项目要求,制定个性化的运维计划和应急预案。
