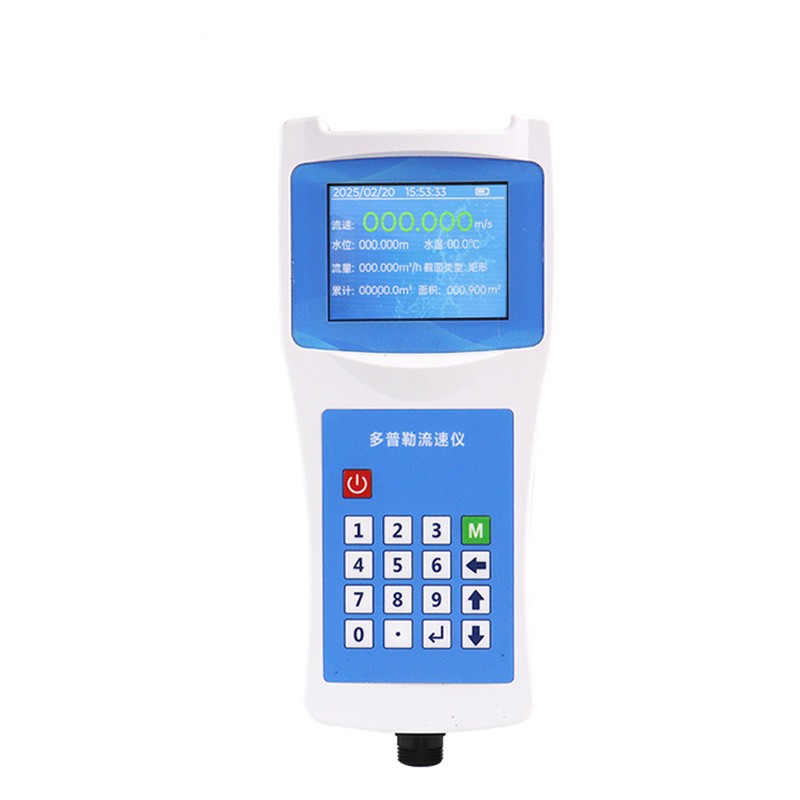

多普勒流速流量仪使用指南

一、概述

多普勒流速流量仪是一种基于声学多普勒效应原理的水流速度测量设备，广泛应用于河流、渠道、管道、明渠、河口及海洋环境中的流速和流量监测。设备可固定安装于河底、渠壁或测流断面上，也可搭载于测量船、无人船或缆道上进行走航式测量。与传统的转子式流速仪和机械式流量计相比，多普勒流速流量仪具备测量精度高、响应速度快、不受水体浑浊度影响、可同时获得多层流速分布等突出优势。

该设备通过发射声波并接收水中悬浮颗粒或气泡的反射回波，利用多普勒频移计算水流速度，结合水位和断面参数推算出断面流量。产品类型主要分为声学多普勒流速剖面仪和单点式多普勒流速仪两类。前者可获得流速垂向或水平分布，适用于大断面测流；后者适用于管道或小渠道的定点流速流量监测。本指南旨在为用户提供多普勒流速流量仪的通用操作与维护指导。

二、工作原理

多普勒流速流量仪利用声学多普勒效应进行流速测量。设备换能器向水体中发射特定频率的声波脉冲，声波遇到水流中运动的悬浮颗粒、泥沙、气泡等散射体后产生反射回波。由于散射体随水流运动，反射回波的频率与发射波频率之间产生多普勒频移。该频移量的大小与散射体沿声波束方向的速度分量成正比。

设备通过测量频移量计算出水流沿声束方向的速度分量，再结合仪器自身姿态角（俯仰、横滚、航向）和波束几何关系，通过矢量合成得到三维水流速度，进而获得沿流向的纵向流速。

对于声学多普勒流速剖面仪，设备采用多个波束（通常为三波束或四波束）同时发射，通过回波到达的时间差将水体沿声束方向划分为若干层（单元），每层回波的多普勒频移反映了该层水体的平均流速，从而获得流速垂向剖面分布。设备内置的磁罗经和倾斜仪用于校正仪器姿态，底跟踪功能用于测量仪器相对于河底的移动速度，走航时用以扣除船速获得绝对流速。

单点式多普勒流速仪通常采用单束或双束声波，仅测量特定水层的平均流速，结构相对简单。

三、系统组成

一套完整的多普勒流速流量系统通常由以下部分组成：

组成部分	主要设备	功能说明
流速流量传感器	声学换能器（探头）、电子仓	发射声波、接收回波，完成信号处理
数据采集终端	智能采集器	采集流速数据，计算流速、流量，存储原始数据
姿态传感器	倾斜仪、磁罗经、压力传感器	测量仪器姿态、航向、深度，用于校正
数据传输模块	4G/5G、电台、光纤、卫星通信	将数据实时或定时发送至中心
供电系统	太阳能板+蓄电池、市电适配器、电池组	保障设备持续运行
安装固定装置	底座、支架、导流罩、缆绳	固定设备于河底、渠壁或载体上
水位传感器	压力式水位计/雷达水位计	同步测量水位，用于流量推算
监控与处理软件	云平台/本地服务端	数据显示、流量计算、报表生成、预警

四、安装与部署

选址要求

测流断面应选择在顺直河道段，上游有足够的顺直长度，水流流态平稳，避免在回流区、漩涡区、死水区安装。

河床应相对稳定，避免强冲刷或淤积区域。

安装点水深应满足设备最小水深要求，确保换能器完全浸没。

避免声波发射路径上存在大型障碍物或强反射界面。

便于设备安装和日常维护。

安装方式

固定式安装（河底或渠底） ：

将设备底座固定在河床或渠道底部的混凝土基座上，换能器朝上或倾斜安装，确保声波束覆盖目标流速区域。

基座浇筑应稳固，避免水流冲刷导致移位。

设备顶部应与河底平齐或略低，避免影响行洪和航运。

电缆需穿管保护，沿河底敷设至岸上数据采集箱。

岸边倾斜安装：

将设备安装在岸坡或渠壁的支架上，换能器以一定俯角斜向照射水体，适用于中小型渠道。

需确保声波路径上无障碍物。

走航式安装（船载或无人船） ：

将设备安装在测量船侧舷或船底，换能器朝向水体。

走航时需开启底跟踪功能，以扣除船速。

安装时应避免船体气泡和湍流影响。

缆道悬挂：

将设备悬挂于水文缆道铅鱼上，可升降至预定水深进行测量。

设备安装步骤

固定安装底座：根据安装方式将底座牢固固定，确保设备在测量过程中不产生位移和振动。

安装换能器：将换能器与底座连接，按设计要求调整方向，确保波束指向正确。对于流速剖面仪，需注意波束与流向的夹角。

连接电缆：将换能器电缆连接至电子仓或数据采集终端，接头处做好防水密封，使用专用防水接头。

安装姿态传感器：若设备内置姿态传感器则无需额外安装；若外置，需安装于设备附近并校准。

布设供电系统：安装太阳能板或接入市电，确保蓄电池容量满足持续运行需求。

连接通信线缆：敷设通信线缆至数据采集箱，连接4G/5G或光纤模块。

防雷接地：所有金属部件接地，接地电阻≤10Ω。

通电与初始检查

完成安装后，接通电源，通过调试软件或手操器连接设备，检查：

设备自检是否通过，各传感器状态正常。

换能器发射功率和接收信号质量。

实时流速读数是否合理（静水中应为0附近）。

姿态传感器角度读数是否正常。

水位传感器读数是否准确。

通信链路是否正常。

现场校准

使用标准流速仪（如转子式流速仪）在设备附近进行同步比对测量，获取校正系数。若偏差较大，需调整仪器参数或重新安装。

五、系统配置与参数设置

基本参数设置

通过设备配置软件或平台远程设置以下参数：

参数	说明	典型值
工作频率	根据测量水深和范围选择	300kHz～3MHz
单元层数	流速剖面分层数	10～200层
单元层厚度	每层空间分辨率	0.1～2米
采样间隔	单次流速测量时间	1～5分钟
上报周期	数据发送频率	5～15分钟
声速设定	水中声速，根据水温和盐度修正	1450～1550m/s
底跟踪使能	开启/关闭底跟踪	走航时开启

断面参数设置

为计算流量，需在平台中设置断面参数：

断面形状（矩形、梯形、不规则）

断面尺寸或断面坐标点

水位-面积关系曲线

边界条件（岸边系数等）

流速方向设置

根据现场流向设置参考方向，通常定义顺流方向为正。

报警阈值设置

根据管理需求设置流速上限、水位上限等报警值。

通信测试

参数配置完成后，执行手动上报，确认平台能正常接收数据。

六、日常操作

监测平台操作

使用授权账户登录流速流量监测云平台。

主界面展示各测站实时流速剖面、流量、水位、设备状态。

查看流速剖面图，分析垂向流速分布。

查看流量随时间变化曲线。

生成日报、月报、年报等统计报表。

走航测量时，通过实时软件监控船速、流速和流量累积值。

数据查看与分析

重点关注：

表层、中层、底层流速变化

断面平均流速

累计流量

流速剖面形态变化（反映流态变化）

水位与流量的关系

走航测量操作流程

将设备安装于测量船侧舷，确保换能器浸没且无气泡附着。

开启设备，进行自检和底跟踪测试。

设定测量断面和起止点。

保持船速稳定，沿断面线匀速航行。

设备自动连续采集流速剖面，软件实时计算流量。

航行结束后，保存数据，检查流量结果合理性。

七、日常维护

定期现场巡查

每周检查：

清洁换能器表面，去除附着的水生物、泥沙或杂物。清洁时使用软布蘸清水，不可使用化学溶剂或硬物刮擦。

检查电缆接头是否防水完好，有无松动或腐蚀。

检查太阳能板表面清洁和遮挡情况。

每月检查：

检查蓄电池电压和容量。

检查通信模块运行状态和信号强度。

检查安装支架是否牢固，基座有无冲刷掏空。

检查姿态传感器角度是否有漂移。

每季度检查：

使用标准流速仪进行比对校验，验证测量精度。

检查设备内部密封性，防止水汽进入。

检查接地电阻。

对历史数据进行整理和备份。

汛后检查

汛期结束后应进行全面检查，重点查看设备是否受洪水冲击移位、电缆是否受损、基座是否稳固。

远程监控维护

通过平台定期查看数据连续性，发现异常及时排查。

八、常见故障及处理

故障现象	可能原因	处理方法
无流速数据	供电中断、设备死机、换能器故障	检查电源，重启设备，检查换能器
流速数据异常偏低	换能器表面附着物、声速设置错误、波束遮挡	清洁换能器，校正声速，检查安装角度
流速数据跳变	强水流湍流、气泡干扰、电磁干扰	检查安装位置，延长采样时间，屏蔽线缆
底跟踪丢失	河底反射弱、水深过大、底质松软	调整底跟踪参数，检查水深是否超限
流量计算结果偏差大	断面参数过时、水位误差、系数不当	更新断面资料，校正水位，调整系数
通信中断	模块故障、SIM卡欠费、信号弱	检查模块和SIM卡，调整天线
姿态数据异常	磁罗经受干扰、倾斜仪故障	避免强磁场环境，检查或更换姿态传感器
设备无法开机	蓄电池亏电、线路断路	检查供电线路和电池

九、安全注意事项

设备安全

所有金属部件可靠接地，防止雷击。

水下电缆需穿管保护，防止被水流或船只损坏。

设备安装应牢固，防止洪水冲走。

使用防水接头，确保水下部分密封等级满足IP68要求。

数据安全

定期备份数据，特别是走航测量原始数据。

使用加密传输，防止数据篡改。

设备调试端口需设置密码，避免非授权访问。

人员安全

涉水安装维护时，穿戴救生衣，使用安全绳。

船载作业时，遵守航行安全规定，穿戴救生设备。

高处安装时使用安全带。

雷雨天气禁止户外作业。

潜水安装时需由专业人员操作。

十、附则

本指南为通用性操作指导，具体设备的详细操作以设备实际功能为准。

系统运行过程中如遇重大问题，应及时联系设备供应商或技术支持人员。

各测站应根据现场水文条件和测量任务，制定个性化的维护计划和应急方案。
